Promag 53电流输出量程设置概述
Promag 53电磁流量计的电流输出量程设置是现场调试的关键环节，直接影响信号传输的准确性。正确的量程配置可确保4-20mA输出与流量值线性对应，避免上位机显示偏差。本文基于实际操作界面，分步讲解设置流程。
设置前的准备工作
在开始设置前，请确认以下条件已满足，以确保操作安全顺利。
- 流量计已正确安装并通电，处于测量模式。
- 已获取工艺要求的量程范围（如0-100m³/h对应4-20mA）。
- 准备HART手操器或通过本地显示模块操作。
- 记录当前参数，以便异常时恢复。
电流输出量程设置步骤

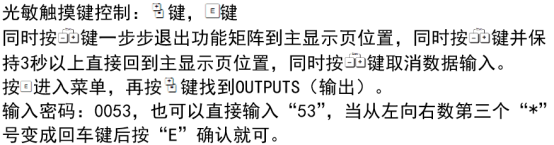

以下步骤以本地显示模块操作为例，HART手操器操作逻辑类似。

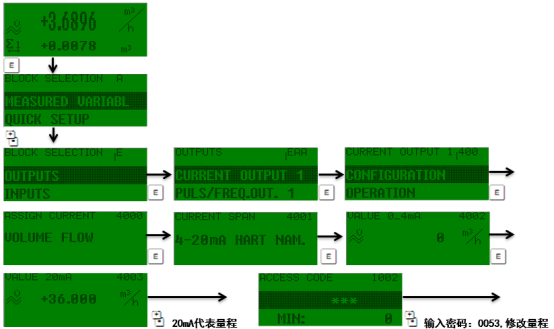

- 进入主菜单，选择“设置”→“输出”→“电流输出”。
- 选择“量程”选项，按确认键进入。
- 输入4mA对应的流量值（通常为0），按确认。
- 输入20mA对应的流量值（如100），按确认。
- 检查设置值，保存并退出。
参数说明与注意事项
- 4mA对应值：通常设为0，也可设为其他值以实现正负流量输出。
- 20mA对应值：必须大于4mA对应值，且不超过传感器满量程。
- 量程比建议在10:1以内，以保证精度。
- 设置完成后，可用万用表测量输出电流验证。
常见问题与排查
若设置后输出异常，可参考下表快速排查。
| 现象 | 可能原因 | 解决方法 |
|---|---|---|
| 输出始终4mA | 量程设置错误或流量为零 | 检查量程值，确认实际流量 |
| 输出超过20mA | 流量超过20mA对应值 | 调整量程或检查工艺 |
| 输出波动大 | 接地不良或干扰 | 检查接地，远离干扰源 |
总结
Promag 53电流输出量程设置需严格按步骤操作，并注意量程范围与工艺匹配。正确设置后，可确保4-20mA信号准确反映流量，为控制系统提供可靠数据。
