Promag 53用户界面概述
Promag 53 电磁流量计的用户界面设计直观，便于现场操作与参数配置。界面主要由显示模块和操作按键组成，支持多语言菜单和快速导航。以下内容将指导您完成基本设置。
显示模块与按键功能

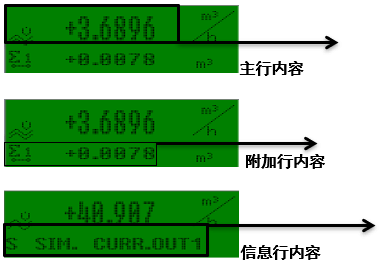

显示模块
显示模块采用背光液晶屏，可同时显示流量、总量和状态信息。在强光或黑暗环境下均清晰可读。

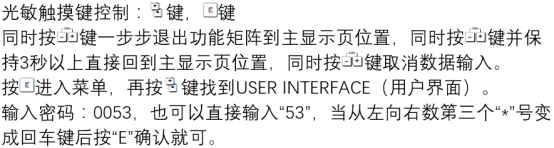

操作按键
仪表配备四个光敏按键，无需打开外壳即可操作。按键功能如下：
- +/-：数值增减或菜单滚动
- E：确认选择或进入下一级菜单
- ESC：返回上一级或取消操作

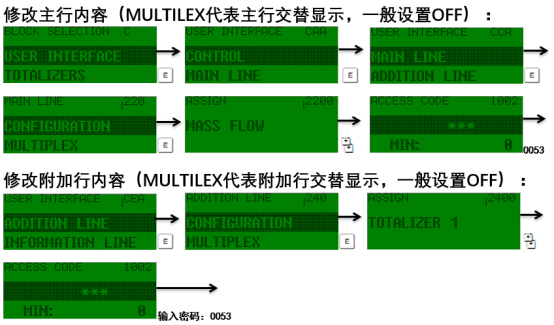

菜单导航与参数设置
菜单结构
菜单采用层级式结构，分为主菜单、子菜单和参数项。常用功能如测量单位、量程、阻尼等均可快速访问。

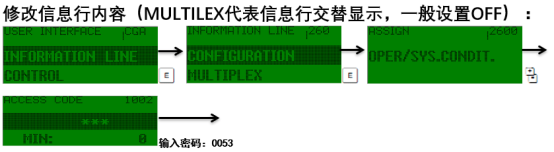

设置步骤
以修改测量单位为例，操作步骤如下：
- 按 E 键进入主菜单。
- 使用 +/- 键选择“设置”菜单，按 E 确认。
- 选择“单位”子菜单，按 E 进入。
- 选择所需单位（如 m³/h），按 E 保存。
- 按 ESC 返回测量界面。
常用参数与出厂默认值
下表列出部分关键参数的出厂默认值，供设置时参考：
| 参数 | 默认值 | 说明 |
|---|---|---|
| 测量单位 | m³/h | 体积流量单位 |
| 量程 | 0-10 m/s | 对应流量范围 |
| 阻尼时间 | 1 s | 输出响应速度 |
| 空管检测 | 开启 | 确保测量可靠性 |
注意事项
- 修改参数前请记录原始值，以便恢复。
- 确保仪表处于编程模式，否则无法修改。
- 设置完成后，建议进行零点校准。
