TMT80温度变送器接线指南：二线制、热电偶与热电阻

TMT80温度变送器概述

TMT80是一款通用型温度变送器，支持热电偶和热电阻输入，输出为二线制4-20mA信号。其电源与信号共用两根导线，供电范围8-35V DC。正确接线是保证测量精度和稳定运行的前提。

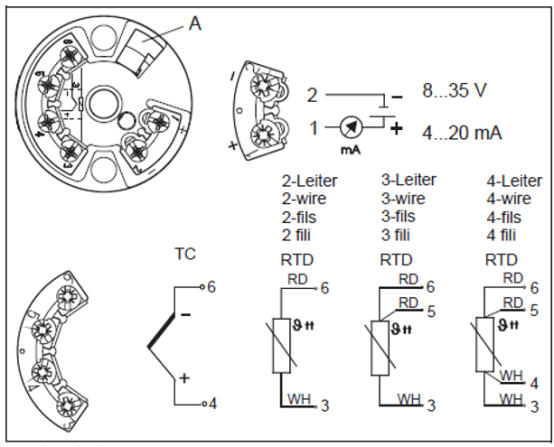

电源与信号接线

TMT80采用二线制回路供电，电源和信号共用端子1+和2-。

• 1+：接电源正极（8-35V DC）
• 2-：接电源负极，同时作为4-20mA信号输出回路

注意：电源极性不可接反，否则变送器无法工作。

传感器接线方法

TMT80可连接多种温度传感器，不同传感器类型的接线端子不同。

热电偶接线

• 热电偶正极接端子4+
• 热电偶负极接端子6-

需使用与热电偶分度号匹配的补偿导线，并注意极性。

热电阻接线

热电阻（如PT100）支持二线制、三线制和四线制，接线方式如下：

三线制和四线制可有效消除引线电阻影响，推荐在高精度场合使用。

接线步骤与注意事项

1. 确认传感器类型（热电偶或热电阻）及线制。
2. 根据类型按上述对应关系连接传感器线。
3. 连接电源线至端子1+和2-，注意极性。
4. 检查所有接线牢固，无短路或断路。
5. 通电后检查输出电流是否正常（4-20mA）。

注意：接线时请断开电源，避免带电操作。使用屏蔽电缆可提高抗干扰能力。
