FMU4X超声波液位计基本设置概述
FMU4X系列是工业现场常用的超声波液位计，广泛应用于水处理、化工储罐及过程控制场合。其基本设置直接决定测量精度与运行稳定性。
本文以FMU30/FMU4x简明操作指南为基础，梳理仪表初始化与参数配置的核心步骤，供工程技术人员与采购人员参考。
FMU4X基本设置前的准备工作
现场条件确认
- 确认安装位置远离进料口与搅拌器，避免虚假回波干扰。
- 检查探头与介质表面距离，确保处于盲区之外。
- 核对供电电压与输出信号类型，与控制系统匹配。
工具与资料准备
- 准备操作手册与参数清单。
- 备好手操器或调试软件，便于现场修改参数。

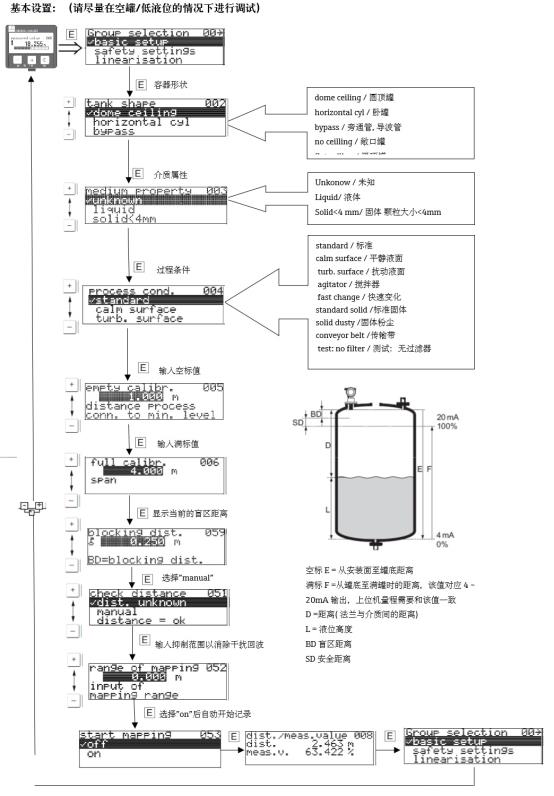

FMU4X基本设置操作步骤
FMU30与FMU4x的设置逻辑基本一致，可按以下流程执行。
- 上电后等待仪表自检完成，进入主菜单。
- 选择基本设置选项，进入参数配置界面。
- 输入空罐高度与满量程，对应4mA与20mA输出点。
- 设置介质与过程条件，如介电常数、搅拌状态等。
- 保存参数并返回测量界面，观察回波曲线是否稳定。
FMU4X关键参数说明与对比
| 参数项 | 作用 | 设置建议 |
|---|---|---|
| 空罐高度 | 定义测量零点 | 按实际罐体尺寸输入 |
| 满量程 | 定义20mA对应液位 | 预留10%安全余量 |
| 盲区 | 避免近距虚假回波 | 保持液位高于盲区 |
| 输出阻尼 | 抑制信号波动 | 按工艺响应速度设定 |
FMU4X基本设置注意事项
- 修改参数后务必保存并复位，否则设置不生效。
- 现场存在强搅拌或泡沫时，建议启用回波抑制功能。
- 定期检查探头结垢情况，避免影响超声波回波强度。
完成基本设置后，建议连续观察多个测量周期，确认输出稳定后再投入正式运行。
