过程连接与密封面概述
在E+H仪器选型中，过程连接是确保仪表与管道或设备可靠对接的关键环节。常见的连接方式主要有法兰连接和螺纹连接两大类。法兰连接适用于中高压、大口径场景；螺纹连接则适用于低压、小口径场景。正确选择连接标准与规格，直接关系到密封性能、安装效率及系统安全。
核心法兰标准解析

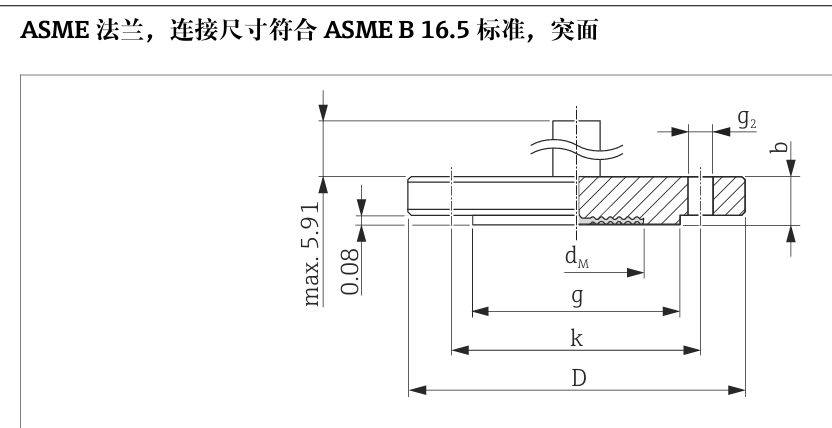

ASME B16.5 美标法兰
ASME B16.5 是美国机械工程师协会制定的管法兰标准，广泛应用于北美市场及全球英制系统。其规格标注通常包含公称直径、压力等级、密封面类型和材质。
- 压力等级（Class）：代表基准温度下的最大工作压力，如 Class 150、300、2500 等。
- 公称直径（NPS）：英制管道系统的公称直径，非实际外径，直接决定连接尺寸。
- 密封面类型：RF（突面）最通用；FF（平面）适用于低压易燃易爆；RTJ（环连接面）适用于高压高温。
例如：ASME B16.5, NPS 2, Class 300, RF, 316L SS 表示公称直径2英寸、压力等级300、突面密封、316L不锈钢材质。

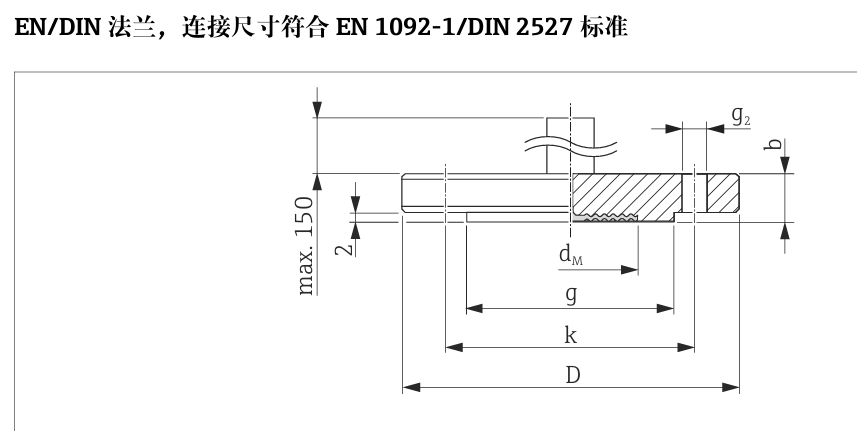

EN 1092-1 欧标法兰
EN 1092-1 是欧盟制定的法兰标准，适用于欧洲及采用欧标体系的场景。其法兰类型丰富，常见的有：
- A型：板式平焊法兰，密封面为FF，适用于低压常温工况。
- B1/B2型：带颈平焊/对焊法兰，密封面为RF，B2颈更厚，耐压稍高。
- C/D/E/F型：分别对应承插焊、螺纹、大直径等特殊连接方式。
HG/T 国标法兰
HG/T 20592 等效EN标准，适用于国内欧标设计项目；HG/T 20615 等效ASME B16.5，适用于国内美标设计项目。两者密封面均为RF突面，可分别与欧标、美标垫片搭配使用。
其他区域标准
- JIS B2220：日标法兰，压力等级10K/20K/30K，适用于日资设备连接。
- AS4087 / AS2129 Table E：澳大利亚标准法兰。
核心螺纹标准解析
ASME B1.20.1 美标螺纹
该标准涵盖NPT锥管螺纹和NPSM直管螺纹，是北美及英制系统最常用的螺纹标准。
- NPT螺纹：60°锥管螺纹，锥度1:16，通过金属-金属挤压实现密封，适用于小口径低压管道。
- NPSM螺纹：60°直管机械螺纹，本身不具备密封能力，需配合垫片使用。
ISO 228 英标螺纹
ISO 228 规定的G螺纹为非密封圆柱管螺纹，牙型角55°，需依赖垫片或密封胶密封，适用于欧洲、亚洲部分地区的低压场景。
DIN 13 德标螺纹
DIN 13 是德国标准化学会制定的公制普通螺纹标准，牙型角60°，直筒型，按公称直径×螺距标注（如M12×1.5）。分为粗牙和细牙，细牙密封性更好。
特殊功能部件与连接
隔离器与分离器
- 隔离器：用于隔离腐蚀性、粘稠介质与仪表传感器，如隔膜密封隔离器。
- 分离器：用于过滤流体中的杂质或分离气液两相，如气液分离器、油水分离器。
适配器与延伸法兰

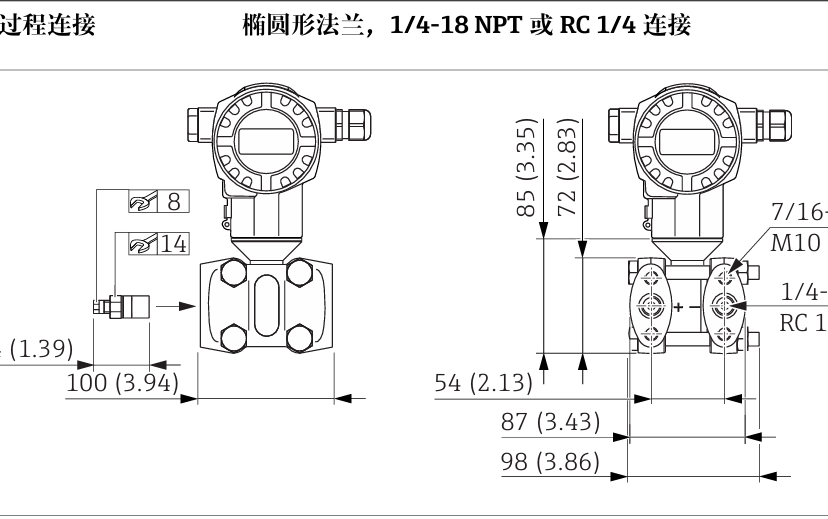

- 适配器：用于转换接口类型，如NPT1/4转UNF7/16。
- 延伸法兰：法兰主体加长，用于设备接口与管道存在距离差的场景，分欧标B1型和美标RF型。
夹持膜盒与隔膜式连接
夹持膜盒通过螺栓将膜盒夹持在设备与管道之间，适用于需频繁更换膜盒的场景。隔膜式连接在接口处集成隔膜密封结构，可防止介质泄漏或污染，适用于腐蚀性、高粘度或卫生级介质。
选型关键：标准匹配
不同标准的连接部件不可直接互换，选型时需重点确认以下三点：
- 区域标准：北美选ASME/NPT，欧洲/国内选EN/ISO228(G)/DIN13。
- 尺寸规格：法兰看“公称直径+压力等级”，螺纹看“规格”。
- 密封需求：高压选锥管螺纹(NPT)，低压选圆柱螺纹(G)+垫片，法兰选RF凸面+适配垫片。
过程连接参数详解
英制法兰规格
规格格式：代码 + NPS + Cl. + 材质 + 延伸长度（可选）。例如：NPS 1-1/2, Cl.300, 316/316L, 延伸长度2"。其中NPS为英制公称直径，Cl.为压力等级，316/316L为耐腐蚀材料，延伸长度用于距离差场景。
公制法兰规格
规格格式：代码 + DN + PN + 材质 + 延伸长度（可选）。例如：DN25, PN10-40, 316L, 延伸长度50mm。DN为公制公称直径，PN为压力等级，316L为低碳不锈钢，延伸长度适配欧标系统。
螺纹接口规格
规格格式：代码 + 螺纹类型 + 安装方式 + 材质 + 孔径（可选）。例如：G1/2, 齐平式安装, 316L, 孔径11.4mm。G1/2为ISO228非密封圆柱管螺纹，需依赖端面垫片密封。
特殊密闭组件
规格格式：代码 + 结构类型 + 尺寸/压力 + 材质 + 密封方式。例如：夹持膜盒, 隔膜式, hole 11.4mm, separator, RC1/4连接。夹持膜盒通过螺栓夹持，隔膜式内置316L不锈钢隔膜阻断介质接触。
关键参数速查表
| 参数类型 | 示例 | 说明 |
|---|---|---|
| 螺纹规格 | NPT1/4-18 | 美制锥管螺纹，公称1/4英寸，每英寸18牙 |
| 螺纹规格 | UNF7/16-20 | 美制统一细牙螺纹，外径7/16英寸，每英寸20牙 |
| 螺纹规格 | RC1/4" | 英制圆锥管螺纹，公称1/4英寸 |
| 压力标准 | IEC61518 | 差压测量仪器与法兰截止装置的配合尺寸 |
| 压力等级 | PN160 = M10 | 公称压力16MPa，配套螺栓M10 |
| 压力等级 | PN420 = M12 | 公称压力42MPa，配套螺栓M12 |
| 流体控制 | 2x 排气排液阀 | 2个用于排气或排液的小型阀门 |
| 流体控制 | sv = 侧面排放 | 排气/排液阀开口方向在设备侧面 |
| 固定连接 | 4x 固定螺丝 | 4个用于固定设备的螺丝 |
| 固定连接 | 盲法兰 LP | 封闭管道/设备接口的法兰，低压 |
| 特殊适配 | 适用隔膜密封安装 | 兼容隔膜密封件，隔离腐蚀/高粘度介质 |
| 特殊适配 | 不含固定螺丝/排气阀 | 设备默认不配备这些部件 |
总结
E+H仪器过程连接选型需严格遵循标准匹配原则：确认区域标准、尺寸规格和密封需求。法兰连接关注公称直径、压力等级和密封面类型；螺纹连接关注螺纹标准和密封方式。特殊工况下可选用延伸法兰、适配器、隔离器或隔膜密封等部件。正确选型可确保仪表长期稳定运行，降低泄漏风险。
