Обзор дисплея E+H TID10 для преобразователя температуры
TID10 — это дисплей, выпускаемый компанией Endress+Hauser (E+H) для совместного использования с преобразователями температуры. Он предназначен главным образом для местного отображения и настройки сигналов температуры на объекте. Дисплей может применяться с различными модулями преобразователей температуры E+H, обеспечивая наглядное считывание измеренных значений и быструю настройку параметров.
Для инженерно-технических специалистов и сотрудников отдела закупок понимание назначения и функциональных границ TID10 помогает на этапе подбора точно подобрать модель преобразователя и избежать переделок, вызванных несовместимостью блока индикации.

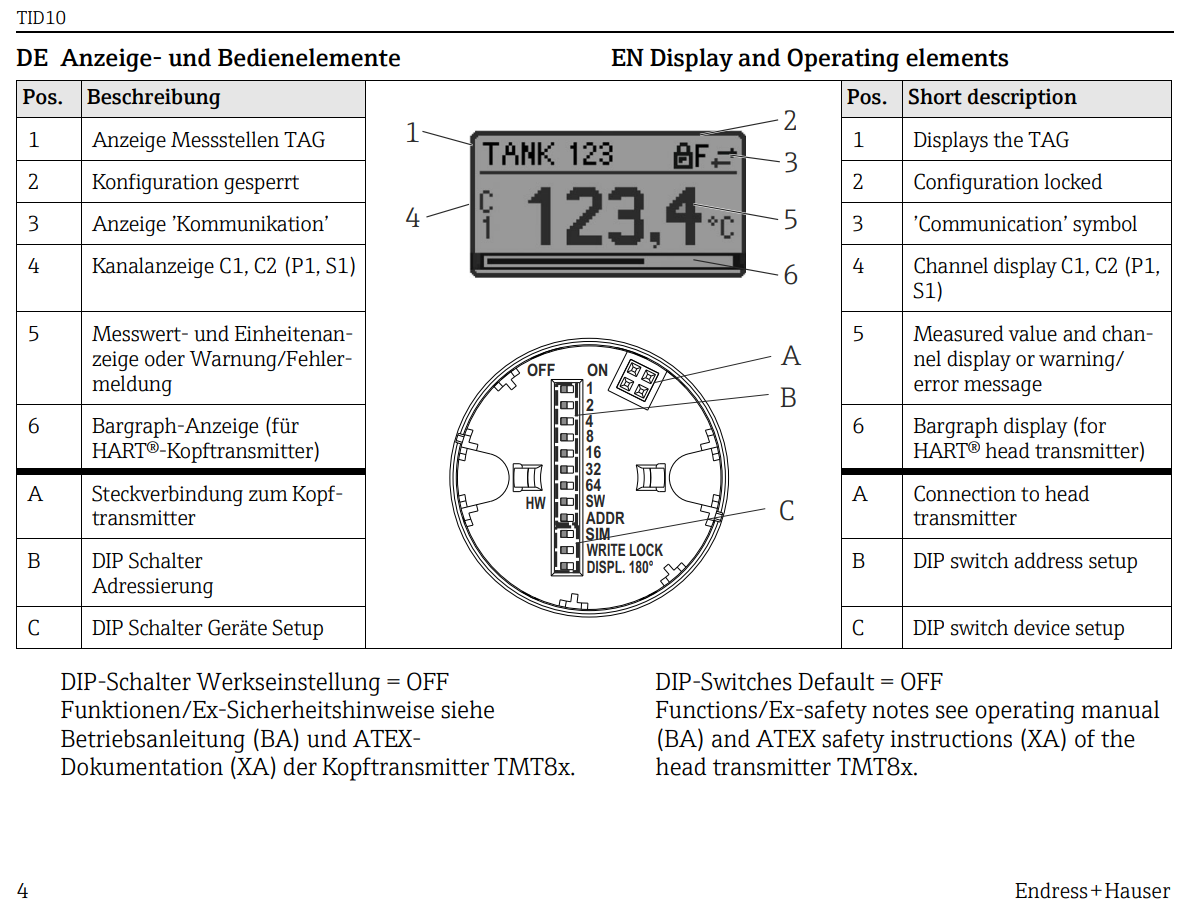

Основные функции дисплея TID10
Местное отображение и считывание показаний
- Отображение текущего измеренного значения температуры в реальном времени с поддержкой переключения инженерных единиц;
- Возможность отображения значения выходного тока для удобства проверки измерительного контура;
- Наличие подсветки для работы в условиях недостаточной освещённости.
Настройка и конфигурирование параметров
- Настройка базовых параметров, таких как диапазон измерений и единицы измерения, с помощью кнопок на дисплее;
- Поддержка связи с модулем преобразователя для считывания внутренней диагностической информации;
- Отображение кодов неисправностей для быстрой локализации проблем на объекте.
Основные параметры и сравнение характеристик TID10
В таблице ниже приведены ключевые характеристики дисплея TID10 для сверки при подборе с самим преобразователем.
| Пункт | Описание характеристик |
|---|---|
| Совместимое оборудование | Модули преобразователей температуры E+H (конкретные модели — согласно каталогу) |
| Способ отображения | Цифровой ЖК-дисплей с поддержкой подсветки |
| Способ управления | Управление кнопками на панели |
| Способ монтажа | Интегрированный с преобразователем монтаж или вынесенный дисплей |
| Степень защиты | Определяется в зависимости от компоновки изделия в сборе |
Ключевые моменты монтажа и подключения

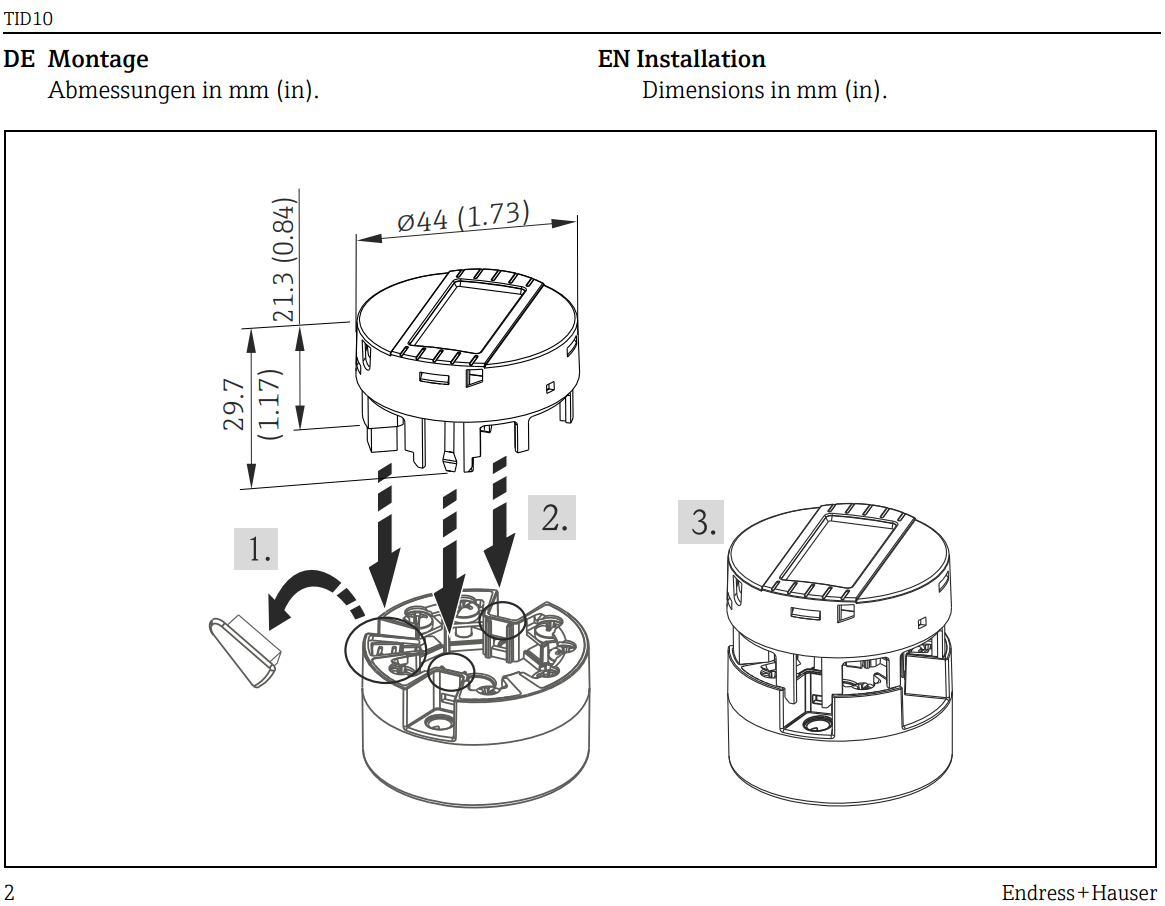

Порядок монтажа
- Убедитесь, что модуль преобразователя обесточен, чтобы избежать повреждения разъёмов при подключении под напряжением;
- Совместите дисплей TID10 с разъёмом дисплея преобразователя и равномерным усилием вставьте до упора;
- Проверьте, зафиксированы ли защёлки или крепёжные элементы, чтобы предотвратить ослабление от вибрации на объекте;
- После подачи питания убедитесь, что дисплей нормально включается и переходит в режим измерений.
Подключение и проверка контура
- Убедитесь, что напряжение питания находится в допустимом диапазоне преобразователя;
- Проверьте полярность контура 4-20 мА, чтобы избежать отсутствия показаний из-за обратного подключения;
- Измерьте ток контура мультиметром и перекрёстно сверьте его с показаниями дисплея.
Настройка параметров и порядок работы
Настройку параметров следует выполнять после ознакомления с технологическим диапазоном, поскольку неправильная конфигурация диапазона напрямую влияет на согласованность выходного сигнала 4-20 мА и показаний верхнего уровня.
- Вход в режим настройки: войдите в меню параметров с помощью заданной комбинации кнопок;
- Выбор параметра: переключитесь на нужный параметр, например диапазон, единицы измерения или демпфирование;
- Изменение значения: с помощью кнопок установите требуемое технологическое значение;
- Сохранение и выход: после подтверждения сохранения вернитесь в режим измерений и сверьте показания.
Типовые неисправности и рекомендации по устранению
- Нет показаний: проверьте питание и подключение контура, убедитесь, что дисплей вставлен до упора;
- Показания не соответствуют фактическим: сверьте настройку диапазона и тип датчика;
- Мигание показаний или появление кода ошибки: обратитесь к таблице кодов неисправностей в инструкции, чтобы определить обрыв или короткое замыкание датчика;
- Кнопки не реагируют: убедитесь, что устройство не находится в заблокированном состоянии, или проверьте исправность кнопок.
Рекомендации по подбору и закупке
При закупке TID10 следует одновременно уточнить модель самого преобразователя, тип разъёма дисплея и требования к защите на объекте, чтобы избежать несовместимости при отдельной закупке блока индикации.
Рекомендуется в первую очередь получать актуальную версию инструкции и каталога для подбора через официальные каналы E+H или авторизованных представителей, чтобы гарантировать точность и актуальность параметров и сертификационных данных.
