Обзор подключения температурного преобразователя TMT180

TMT180 — это широко используемый температурный преобразователь, способ подключения которого зависит от типа термометра сопротивления.Питание осуществляется по двухпроводной схеме 10-35 В пост. тока, клемма 1 — «+», клемма 2 — «-». Обязательно обратите внимание: TMT180 может подключаться только к термометрам сопротивления и не может подключаться к термопарам. Ниже будут по отдельности описаны методы подключения различных термометров сопротивления.

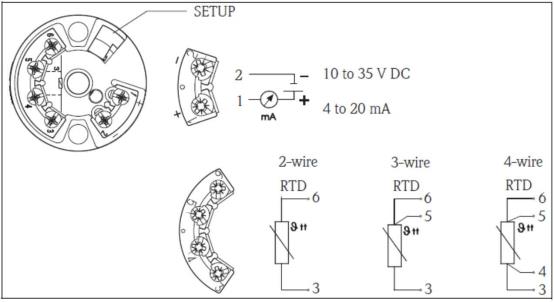

Схема подключения TMT180

Подключение питания

TMT180 использует двухпроводное питание, диапазон напряжения питания — 10-35 В пост. тока. При подключении положительный полюс питания подключается к клемме 1, отрицательный — к клемме 2. Убедитесь в правильной полярности питания, чтобы не повредить преобразователь.

Методы подключения термометров сопротивления

В зависимости от количества проводов термометра сопротивления различают двухпроводную, трехпроводную и четырехпроводную схемы подключения. Выберите соответствующее подключение в зависимости от фактически используемого типа термометра сопротивления.

Двухпроводный термометр сопротивления

Подключение двухпроводного термометра сопротивления самое простое: достаточно подключить два вывода термометра сопротивления к клеммам 3 и 6 соответственно.

Трехпроводный термометр сопротивления

Трехпроводный термометр сопротивления позволяет эффективно устранить влияние сопротивления проводов. При подключении один конец термометра сопротивления подключается к клемме 3, а два вывода другого конца — к клеммам 5 и 6 соответственно.

Четырехпроводный термометр сопротивления

Четырехпроводный термометр сопротивления обладает наивысшей точностью и подходит для высокоточных измерений. При подключении два провода одного конца термометра сопротивления подключаются к клеммам 3 и 4, а два провода другого конца — к клеммам 5 и 6.

Меры предосторожности при подключении

  • Категорически запрещается подключать термопару к TMT180, иначе это приведет к ошибкам измерений или повреждению оборудования.
  • Перед подключением убедитесь, что напряжение питания находится в диапазоне 10-35 В пост. тока, и проверьте правильность полярности.
  • При использовании трехпроводного или четырехпроводного термометра сопротивления убедитесь в одинаковом сопротивлении проводов, чтобы уменьшить погрешность измерений.
  • После завершения подключения проверьте надежность затяжки всех клемм, чтобы избежать плохого контакта.

Заключение

Способ подключения температурного преобразователя TMT180 зависит от количества проводов термометра сопротивления.Двухпроводная схема — клеммы 3 и 6, трехпроводная — 3, 5, 6, четырехпроводная — 3, 4, 5, 6. Правильное подключение — залог точности измерений, обязательно следуйте описанным выше методам.
