Обзор подключения температурного преобразователя TMT71
TMT71 — это модульный температурный преобразователь, поддерживающий различные типы входных сигналов датчиков, включая термопары и термометры сопротивления. Правильное подключение является ключом к обеспечению точности измерений и стабильности системы. В данной статье подробно описаны способы подключения клемм для различных датчиков.
Методы подключения датчиков
Подключение термопары
Сигнал термопары подключается к клеммам 5（+） и 6（-）. Обратите внимание на полярность: обратное подключение приведет к инвертированию или ошибке измеренного значения.
Подключение термометра сопротивления
В зависимости от количества проводов схемы подключения термометра сопротивления различаются следующим образом:
- Двухпроводная схема: один конец подключается к клемме 4, другой — к клемме 6.
- Трехпроводная схема: один конец подключается к клемме 4, другой — к клеммам 5 и 6.
- Четырехпроводная схема: один конец подключается к клеммам 3 и 4, другой — к клеммам 5 и 6.
Таблица быстрого поиска клемм подключения
| Тип датчика | Подключение клемм |
|---|---|
| Термопара | 5(+) ，6(-) |
| Термометр сопротивления (двухпроводный) | 4，6 |
| Термометр сопротивления (трехпроводный) | 4，5 и 6 |
| Термометр сопротивления (четырехпроводный) | 3 и 4，5 и 6 |

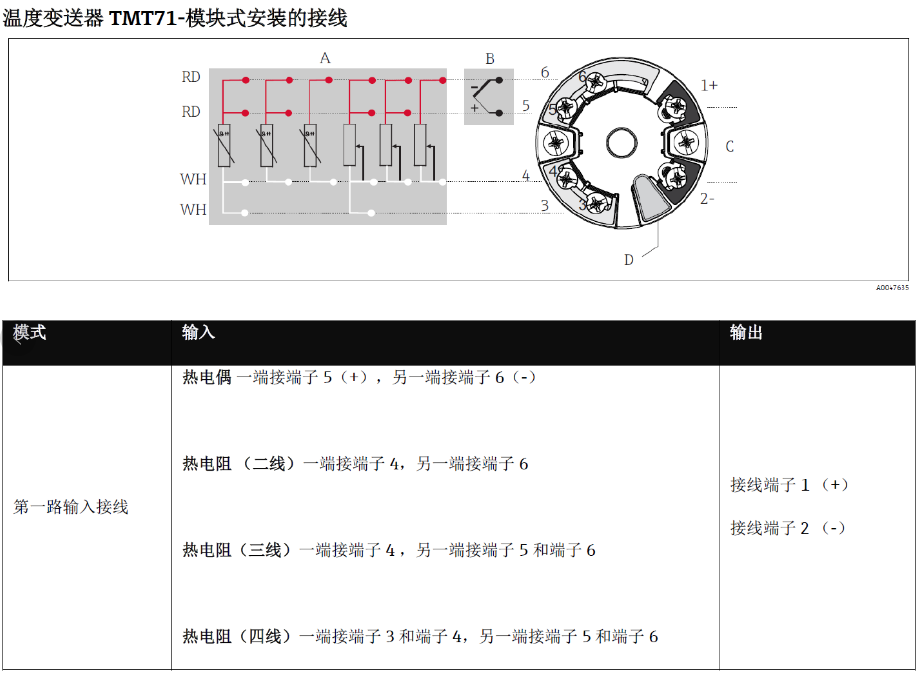

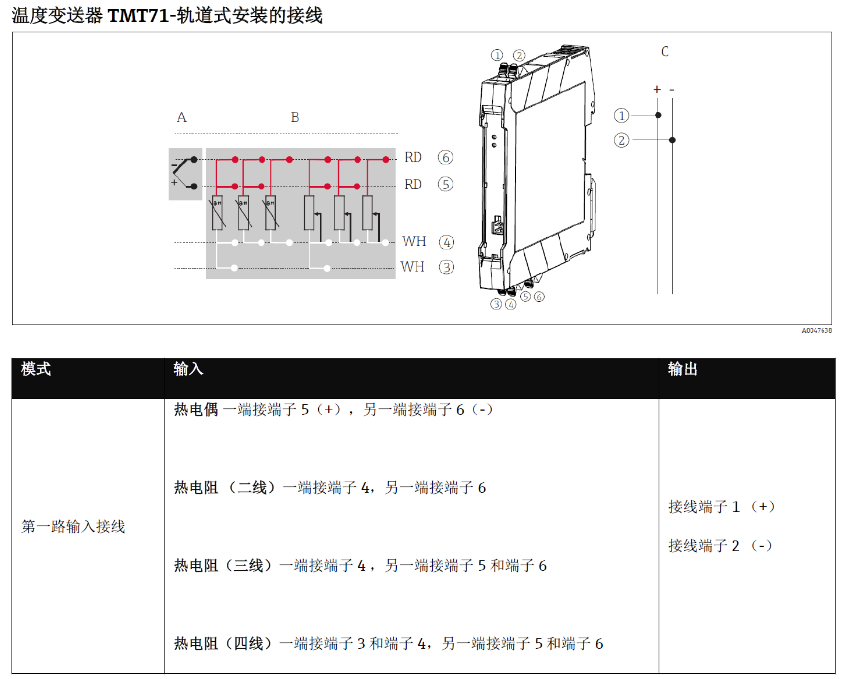

Схемы подключения
Ниже приведены схемы подключения температурного преобразователя TMT71 для использования при практическом подключении.
Меры предосторожности
- Перед подключением убедитесь, что питание отключено, чтобы обеспечить безопасность работ.
- Используйте экранированный кабель и правильно заземляйте его для снижения электромагнитных помех.
- Убедитесь, что винты клемм затянуты, чтобы избежать плохого контакта.
- Для трехпроводных и четырехпроводных термометров сопротивления по возможности используйте провода одинаковой длины и характеристик, чтобы уменьшить погрешность сопротивления линии.
