Обзор подключения температурного преобразователя TMT180

TMT180 — это преобразователь, предназначенный исключительно для измерения температуры с помощью термосопротивлений, термопары не поддерживаются. Схема подключения проста, но необходимо строго различать двухпроводные и четырехпроводные термосопротивления. Правильное подключение является обязательным условием обеспечения точности и стабильности измерений.

Подключение питания

TMT180 использует двухпроводную схему питания, диапазон напряжения питания составляет 10-35 В пост. тока. Положительный полюс питания подключается к клемме 1, отрицательный — к клемме 2. Убедитесь в правильной полярности питания, чтобы избежать повреждения преобразователя.

Способы подключения термосопротивлений

В зависимости от типа термосопротивления TMT180 поддерживает двухпроводную и четырехпроводную схемы подключения. Ниже приведены пояснения для каждой из них.

Подключение двухпроводного термосопротивления

Подключение двухпроводного термосопротивления имеет два варианта:

  • Стандартная двухпроводная схема: один конец термосопротивления подключается к клемме 3, другой — к клемме 6.
  • Двухпроводная схема с трехпроводной компенсацией: один конец термосопротивления подключается к клемме 3, два провода от другого конца подключаются соответственно к клеммам 5 и 6. Этот способ позволяет компенсировать сопротивление проводов и повысить точность.

Подключение четырехпроводного термосопротивления

Четырехпроводное термосопротивление позволяет полностью устранить влияние сопротивления проводов. Подключение выполняется следующим образом:

  1. Два провода от одного конца термосопротивления подключаются соответственно к клеммам 3 и 4.
  2. Два провода от другого конца термосопротивления подключаются соответственно к клеммам 5 и 6.

Убедитесь в правильном соответствии двух проводов на каждом конце, чтобы избежать перепутывания.

Схема клемм подключения

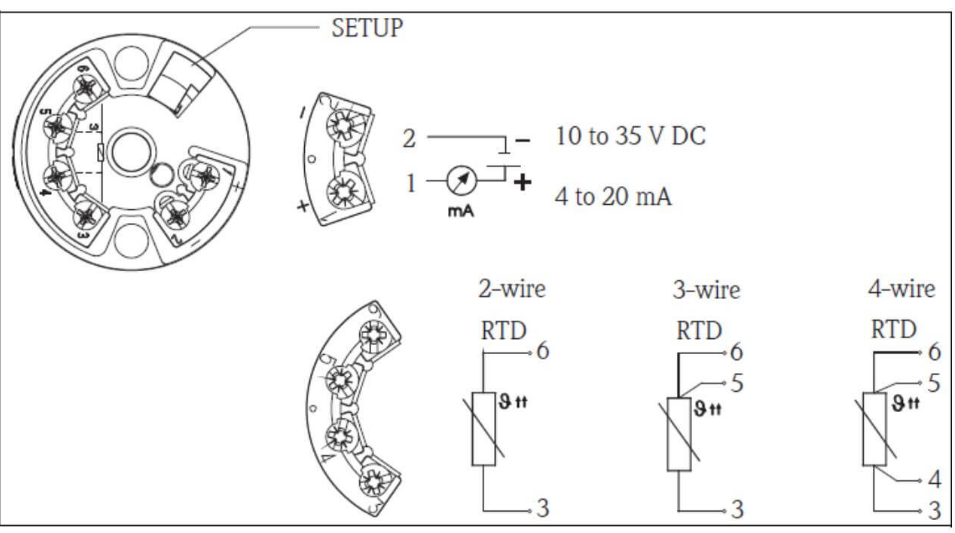

На рисунке ниже показано расположение клемм TMT180 для использования при подключении.

Схема клемм подключения TMT180

Меры предосторожности при подключении

  • Категорически запрещается подключать термопары к TMT180, так как это может привести к ошибкам измерений или повреждению оборудования.
  • Перед подключением убедитесь, что напряжение питания находится в диапазоне 10-35 В пост. тока.
  • Используйте экранированный кабель с односторонним заземлением для снижения электромагнитных помех.
  • Убедитесь, что винты клемм затянуты, чтобы избежать плохого контакта.

Заключение

Подключение TMT180 простое, но необходимо учитывать соответствие типа термосопротивления и клемм. Правильное подключение обеспечивает точность и надежность измерения температуры. Для получения дополнительной информации обратитесь к руководству по эксплуатации изделия.
