Promass 83: инструкция по запуску дисплея и управлению светочувствительными сенсорными кнопками
Promass 83 — это кориолисовый массовый расходомер производства Endress+Hauser, широко применяемый для точных измерений расхода в химической, фармацевтической, пищевой и других отраслях. Его эксплуатация на месте основана на интерфейсе запуска дисплея и светочувствительных сенсорных кнопках; освоив эти две части, можно выполнить большинство повседневных настроек и просмотр параметров. В данной статье описание построено по трём уровням: включение питания, интерфейс дисплея и работа с сенсорными кнопками.
I. Включение питания и отображение самопроверки
После подачи питания преобразователь Promass 83 автоматически переходит в процесс запуска, и на дисплее последовательно отображается информация о самопроверке и инициализации. Весь процесс обычно занимает несколько секунд и не требует вмешательства оператора.

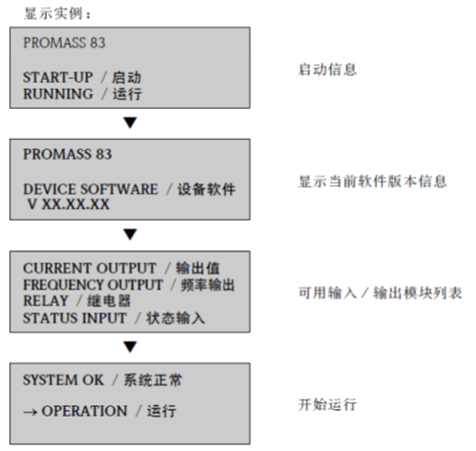

1.1 Процесс отображения при запуске
- В момент подачи питания дисплей загорается, все сегменты кратковременно загораются полностью для проверки исправности элементов индикации.
- Отображается версия программного обеспечения и модель прибора для подтверждения соответствия прошивки преобразователя устройству.
- Начинается этап самопроверки: система проверяет датчик, электронные модули и состояние связи.
- После успешной самопроверки автоматически происходит переход к главному экрану измерений, где отображаются мгновенный расход, суммарное значение и другие данные в реальном времени.
1.2 Сообщения об ошибках при запуске
Если самопроверка не пройдена, на дисплее отображается соответствующий код ошибки или аварийное сообщение. В этом случае следует записать код и в соответствии с инструкцией проверить подключение датчика, напряжение питания или заземление.
- Нет изображения: в первую очередь проверить питание и предохранитель.
- Код ошибки: определить неисправный модуль по значению кода.
- Циклическая перезагрузка: проверить качество питания и сопротивление заземления.
II. Функции и управление светочувствительными сенсорными кнопками
В Promass 83 применена конструкция светочувствительных сенсорных кнопок, не требующая механического нажатия; управление возможно через стеклянное окно, что подходит для условий на месте с высокими требованиями к степени защиты. Сенсорные кнопки обычно включают функции «+», «-», «E» (подтверждение) и «Esc» (возврат).

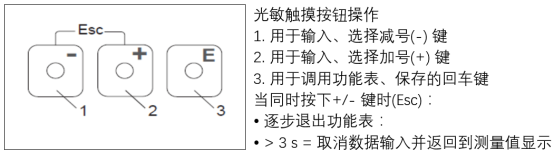

2.1 Соответствие функций кнопок
| Кнопка | Функция | Типовое применение |
|---|---|---|
| + | Увеличение значения / перемещение вверх по меню | Изменение параметров, просмотр меню |
| - | Уменьшение значения / перемещение вниз по меню | Изменение параметров, просмотр меню |
| E | Подтверждение / вход | Сохранение настроек, вход в подменю |
| Esc | Возврат / отмена | Выход из меню, отказ от изменений |

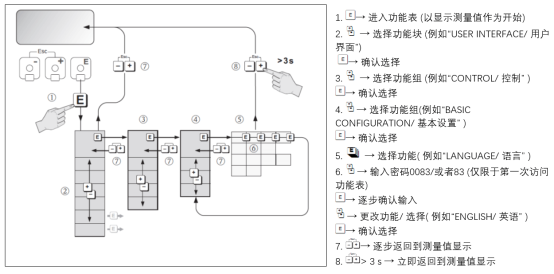

2.2 Основные шаги управления
- Слегка коснуться пальцем соответствующей зоны кнопки, удерживать около 1 секунды, отпустить после реакции дисплея.

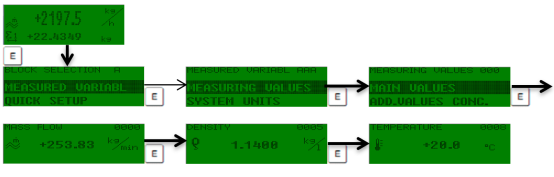

- С помощью «+» или «-» перемещать курсор по меню, выбирая нужную функциональную группу.
- Нажать «E» для входа в выбранное меню, далее с помощью «+/-» изменять значения или опции.
- После завершения изменений нажать «E» для подтверждения и сохранения; нажатием «Esc» можно пошагово вернуться к главному экрану.
Внимание: светочувствительные сенсорные кнопки чувствительны к свету; при работе избегайте прямого попадания яркого света на окно, чтобы не вызвать ложное срабатывание.
III. Ключевые моменты эксплуатации и рекомендации по обслуживанию
Правильное использование запуска дисплея и светочувствительных сенсорных кнопок позволяет значительно повысить эффективность настройки Promass 83 на месте. Ниже приведены ключевые моменты для инженерно-технических специалистов и закупщиков.
- После подачи питания сначала убедиться в успешном прохождении самопроверки, затем переходить к настройке параметров.
- Перед изменением критических параметров записывать исходные значения для возможности восстановления.
- Регулярно очищать окно дисплея, поддерживая чувствительность светочувствительных сенсорных кнопок.
- Если сенсорные кнопки не реагируют, проверить загрязнение окна или чрезмерную яркость окружающего света.
Освоив вышеизложенное, можно выполнять ежедневную проверку при запуске и базовые операции Promass 83, закладывая основу для стабильной работы системы измерения расхода.
