Обзор настройки импульсного выхода Promass 83
Promass 83 — это кориолисов массовый расходомер, выпускаемый Endress+Hauser, широко применяемый для промышленного измерения расхода. Его функция импульсного выхода позволяет преобразовывать сигнал расхода в частотный сигнал для сбора такими устройствами, как ПЛК и счётчики. Правильная настройка импульсного выхода является ключом к обеспечению точности измерений. В этой статье описаны методы настройки по шагам.
Подготовка перед настройкой
Перед началом конфигурации убедитесь, что выполнены следующие условия, чтобы избежать прерывания работы или повреждения оборудования.
- Расходомер правильно установлен и подключён к питанию, находится в режиме измерения.
- Получены права на работу (при необходимости подготовьте пароль).
- Убедитесь, что клеммы импульсного выхода подключены к целевому устройству (например, счётчику ПЛК).
- Известен требуемый вес импульса (значение расхода, представляемое каждым импульсом).
Шаги настройки параметров импульсного выхода
Войдите в меню через локальный дисплей или программное обеспечение для настройки и выполните следующие шаги для настройки импульсного выхода.

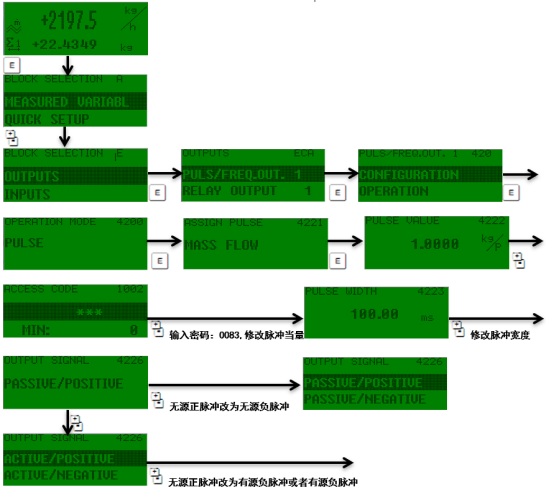

1. Вход в меню настроек выхода

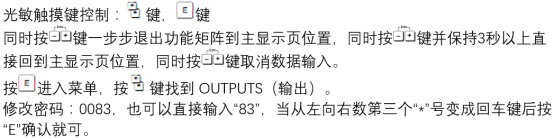

- Нажмите клавишу E для входа в главное меню.
- С помощью клавиш +/- выберите опцию «Настройка» или «Выход».
- Нажмите клавишу E для подтверждения и входа в интерфейс конфигурации выхода.
2. Выбор типа импульсного выхода
В конфигурации выхода выберите «Импульс» в качестве типа выхода. Некоторые модели требуют указания канала выхода (например, канал 1 или 2).
3. Установка веса импульса
Вес импульса определяет значение расхода, представляемое каждым импульсом (например, 0,1 кг или 1 л). Введите значение в соответствии с требованиями нижестоящего устройства. Рекомендуется использовать вес импульса в сочетании с шириной импульса, чтобы обеспечить правильное распознавание сигнала.

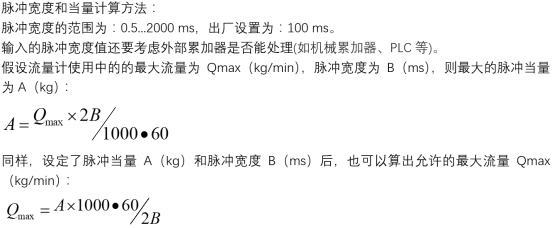

4. Настройка ширины импульса
Ширина импульса — это длительность импульса, обычно выбираемая от 0,1 мс до 1000 мс. Необходимо согласовать с частотой отклика устройства сбора. Если частота слишком высокая, можно увеличить ширину импульса или скорректировать вес импульса.
5. Сохранение и выход
Нажмите клавишу E для сохранения настроек и возврата к интерфейсу измерений. Рекомендуется выполнить имитационное тестирование для проверки нормальной работы импульсного выхода.
Описание ключевых параметров и рекомендуемые значения
В таблице ниже приведены значения и типичные настройки параметров импульсного выхода для инженерного справочника.
| Параметр | Описание | Типичное значение/диапазон |
|---|---|---|
| Вес импульса | Значение расхода, соответствующее каждому импульсу | 0,001~1000 кг или л |
| Ширина импульса | Длительность импульса | 0,1~1000 мс |
| Выходная частота | Максимальная частота импульсов | ≤10 кГц (зависит от модели) |
| Режим выхода | Полярность импульса (положительная/отрицательная) | Положительная логика (по умолчанию) |
Частые проблемы и их устранение
При ненормальной работе импульсного выхода можно воспользоваться следующими шагами диагностики.
- Нет импульсного выхода: проверьте правильность подключения, включён ли выход, не слишком ли велик вес импульса.
- Несоответствие частоты импульсов: сверьте вес импульса и диапазон расхода, отрегулируйте ширину импульса.
- Помехи сигнала: используйте экранированный кабель, обеспечьте хорошее заземление.
Заключение
Правильная настройка импульсного выхода Promass 83 обеспечивает стабильную передачу сигнала расхода. Ключевые моменты включают: выбор подходящего веса импульса, согласование ширины импульса и проведение практических испытаний. Следуя шагам данной статьи, можно быстро завершить конфигурацию.
