Обзор эмуляции токового выхода T-mass 65
T-mass 65 — это термомассовый расходомер, выпускаемый Endress+Hauser и широко применяемый для измерения расхода газов. Его функция эмуляции токового выхода позволяет вручную задавать значение тока 4–20 мА без фактического потока, что используется для проверки контура и верификации системы.
Назначение и области применения эмуляции токового выхода
Основное назначение
- Проверка контура: проверка исправности токового контура от преобразователя до системы управления (DCS/PLC).
- Комплексная наладка системы: имитация сигнала расхода при отсутствии газа в трубопроводе для проверки отображения и сигнализации на верхнем уровне.
- Устранение неисправностей: быстрое определение того, связана проблема с прибором или с контуром.
Области применения
- Этап пусконаладки новых проектов
- Плановое техническое обслуживание и калибровка
- Проверка контура после замены преобразователя
Порядок настройки эмуляции токового выхода
Вход в режим эмуляции осуществляется через локальный дисплей или программное обеспечение для настройки (например, FieldCare). Выполните следующие действия:

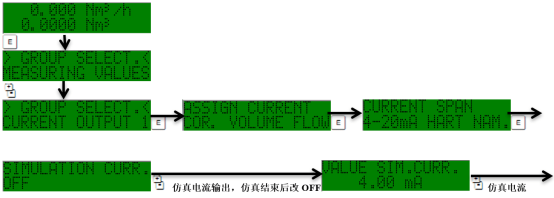

- Войдите в главное меню и выберите «Диагностика» → «Эмуляция».
- Выберите опцию эмуляции «Токовый выход».
- Задайте значение эмуляции (например, 4 мА, 12 мА, 20 мА).
- После подтверждения преобразователь выдает соответствующий ток и отображает состояние эмуляции.
- После завершения проверки выйдите из режима эмуляции и восстановите нормальный режим измерения.
Сравнение параметров эмуляции токового выхода и нормального выхода
| Пункт | Эмуляция токового выхода | Нормальный измерительный выход |
|---|---|---|
| Выходной сигнал | Ручная установка 4–20 мА | Изменение 4–20 мА в зависимости от расхода |
| Условия применения | Фактический расход не требуется | Требуется фактический расход |
| Типовое применение | Проверка контура, калибровка | Управление процессом, измерение |
| Способ выхода | Ручной выход из режима эмуляции | Автоматическое отслеживание расхода |
Меры предосторожности и устранение неисправностей
Меры предосторожности
- Режим эмуляции предназначен только для тестирования, ни в коем случае не оставляйте его включенным на длительное время в нормальном производственном процессе.
- Значение эмуляции должно находиться в диапазоне 4–20 мА во избежание сигнализации о выходе за пределы.
- После выхода из эмуляции убедитесь, что выходной сигнал снова соответствует фактическому расходу.
Типовые неисправности и их устранение
- Отсутствует токовый выход: проверьте питание контура, полярность подключения, предохранитель.
- Большое отклонение значения тока: проверьте, находится ли сопротивление нагрузки в допустимом диапазоне (обычно ≤ 500 Ом).
- Невозможно войти в режим эмуляции: убедитесь в наличии соответствующего уровня прав пользователя; для некоторых параметров требуется пароль эксперта.
Заключение
Эмуляция токового выхода T-mass 65 — это эффективный инструмент для пусконаладки и технического обслуживания. Правильное использование позволяет быстро проверить токовый контур и повысить надежность системы. При работе обязательно соблюдайте регламент и своевременно выходите из режима эмуляции после завершения проверки.
