Руководство по установке термического расходомера T-mass 65

Руководство по установке термического массового расходомера T-mass 65

Полное заполнение трубопровода является обязательным условием для точных измерений термическим расходомером. Поэтому при установке расходомера обратите внимание на следующие требования.

I. Место установки

• Возмущения потока оказывают огромное влияние на приборы, основанные на принципе теплового рассеивания. Соблюдайте рекомендуемые длины прямых участков до и после расходомера.
• Богатый инженерный опыт является предпосылкой для правильного проектирования и монтажа трубопроводной системы.
• Обеспечьте правильную ориентацию и место установки датчика.
• Примите необходимые меры для уменьшения или предотвращения конденсации (например: установка влагоотделителя, теплоизоляция и т.д.).
• Необходимо соблюдать требования к максимально допустимой температуре окружающей среды и диапазону температур измеряемой среды.
• Устанавливайте преобразователь в затененном месте или используйте защитный кожух.
• Исходя из механической конструкции, для защиты трубопровода при установке тяжелых датчиков рекомендуется использовать монтажное основание.

① При измерении насыщенного или загрязненного газа рекомендуется устанавливать на вертикальном трубопроводе с направлением потока вверх, чтобы уменьшить влияние конденсации/загрязнения.

② Не рекомендуется для условий сильной вибрации или нестабильной установки.

③ Только для чистых/сухих газов. Если возможны адгезия или конденсация, не используйте горизонтальный трубопровод с головкой преобразователя, направленной вниз. См. рекомендации по установке датчика.

④ При измерении влажного газа или насыщенного водяного пара (например: биогаз) устанавливайте на наклонном трубопроводе (a = макс. 135°).

II. Теплоизоляция

При измерении влажного газа или насыщенного водяного пара (например: пар) необходимо выполнить теплоизоляцию трубопровода и корпуса расходомера, чтобы предотвратить проникновение капель воды в измерительный датчик.

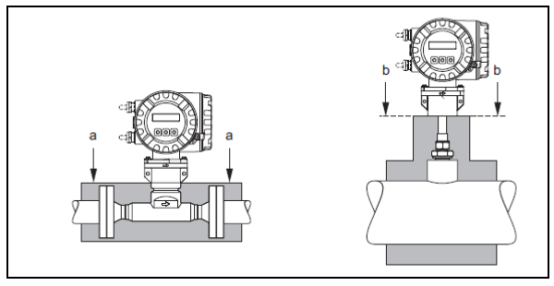

Схема максимальной толщины теплоизоляции для T-mass 65F и 65I

a. Максимальная толщина теплоизоляции для фланцевого датчика

b. Максимальная толщина теплоизоляции для погружного датчика

III. Прямые участки до и после термического расходомера

Возмущения потока оказывают огромное влияние на приборы, основанные на принципе теплового рассеивания. Обычно термический расходомер следует устанавливать как можно дальше от источников возмущений.

Подробную информацию см. в стандарте ISO 14511.

• При наличии двух или более источников возмущений выше по потоку от расходомера следует соблюдать рекомендуемую длину прямого участка до расходомера для наиболее сильного источника возмущений. Например: если перед отводом трубопровода установлен клапан, требуемая длина прямого участка между клапаном и расходомером должна составлять 50 x DN. При измерении очень легких газов (например: гелий и водород) все длины прямых участков до расходомера должны быть удвоены.

Минимальные рекомендуемые длины прямых участков до и после расходомера (без регулятора расхода):

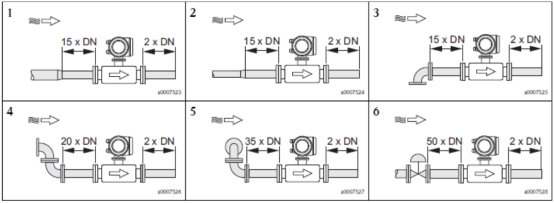

Фланцевый датчик

1=сужение; 2=расширение; 3=отвод 90° или тройник; 4=2 отвода 90°; 5=2 отвода 90° (3-ходовой); 6=регулирующий клапан

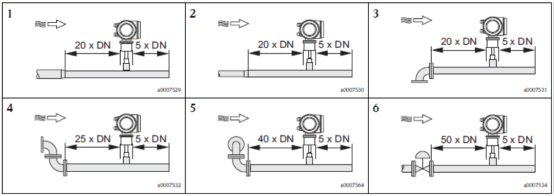

Погружной датчик

1=сужение; 2=расширение; 3=отвод 90° или тройник; 4=2 отвода 90°; 5=2 отвода 90° (3-ходовой); 6=регулирующий клапан или регулятор давления

Общие требования по установке термического массового расходомера (сужение, расширение и отвод 90° или тройник): длина прямого участка до расходомера для фланцевого датчика: 15 x DN; для погружного датчика: 20 x DN; длина прямого участка после расходомера для фланцевого датчика: 2 x DN; для погружного датчика: 5 x DN.

IV. Диафрагменный регулятор расхода

Если невозможно выполнить требования к длинам прямых участков до и после расходомера, рекомендуется установить диафрагменный регулятор расхода.

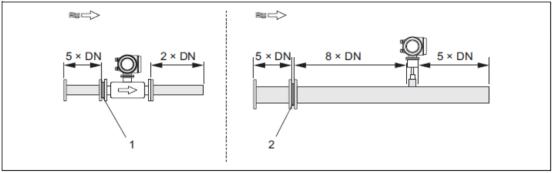

1=регулятор расхода для фланцевого датчика; 2=регулятор расхода для погружного датчика. Регулятор расхода для погружного датчика 65I применяется для диаметров труб DN 80 .. 300 мм (3...12"). Регулятор расхода должен быть установлен на трубопроводе выше по потоку от датчика, длина прямого участка до расходомера составляет 8 x DN. Сам регулятор расхода также требует прямого участка 5 x DN перед собой. Регулятор расхода для фланцевого датчика 65F: специальная конструкция Endress+Hauser для датчика t-mass F (диаметры DN 25 ..100 (1' ... 4")). Предлагаются различные типы монтажных отверстий и размеры, одна диафрагма может одновременно удовлетворять требованиям различных классов фланцев (например: CI. 150 и CI.300).

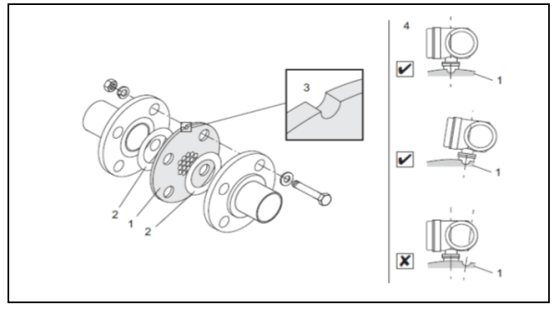

Установка регулятора расхода:

Регулятор расхода и прокладки должны соответствовать двум фланцам трубопровода и фланцу расходомера. Разрешается использовать только монтажные гайки, соответствующие отверстиям под болты фланца, для обеспечения правильного позиционирования. Установочный паз должен находиться в одной горизонтальной плоскости с преобразователем. Неправильная установка регулятора расхода оказывает незначительное влияние на точность измерений. 1=диафрагменный регулятор расхода; 2=уплотнительное кольцо/прокладка; 3=установочный паз; 4=калибровочный паз в одной плоскости с преобразователем

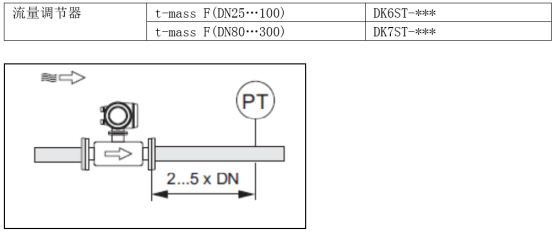

Длина прямого участка после расходомера с измерением давления: точка измерения должна быть установлена на трубопроводе ниже по потоку от измерительного прибора, чтобы процессное подключение преобразователя давления не влияло на поток в точке измерения.

Внимание!

• Для оптимизации измерительных характеристик рекомендуется одновременно заказывать датчик t-mass F и регулятор расхода, чтобы их можно было откалибровать вместе. Это оказывает минимальное влияние на измерительные характеристики.
• При использовании регуляторов расхода других типов, не от Endress+Hauser, совместно с датчиком t-mass F состояние потока и перепад давления в трубопроводе могут повлиять на измерительные характеристики.
• Болты, гайки, уплотнительные кольца и т.д. не входят в стандартный комплект поставки и должны быть предоставлены пользователем.

V. Требования к трубопроводной системе

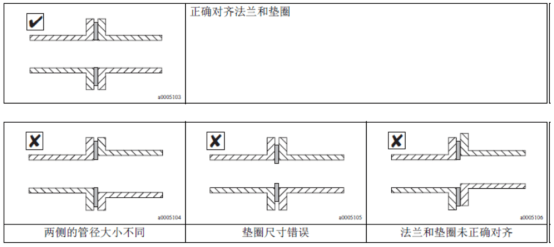

• Присоединительный трубопровод должен соответствовать внутреннему диаметру расходомера, максимальное отклонение диаметра не должно превышать:
  • Диаметр < DN 200 (8"): 1 мм (0.04 inch)
  • Диаметр ≥DN 200 (8"): 3 мм (0.12 inch)
• При повторной установке не должно образовываться металлических и абразивных частиц, чтобы предотвратить повреждение чувствительных элементов при запуске.

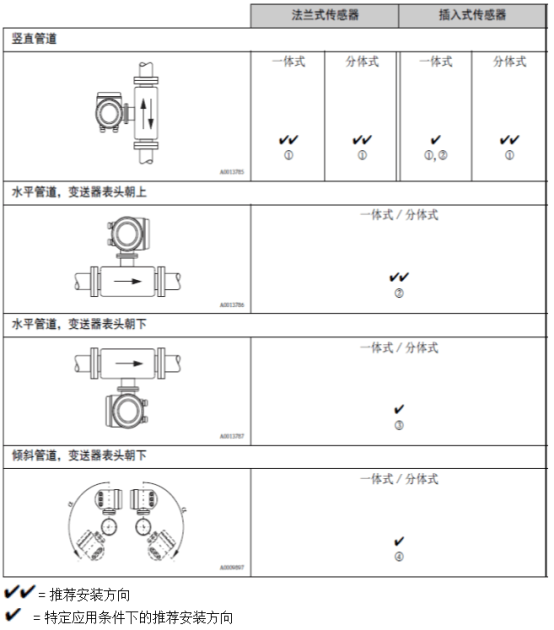

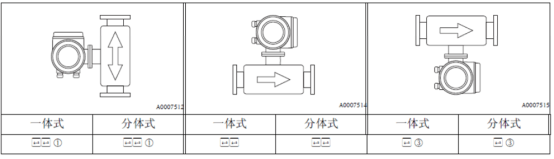

VI. Ориентация термического массового расходомера

Обязательно убедитесь, что стрелка на датчике указывает в направлении потока газа в трубопроводе.

Фланцевый

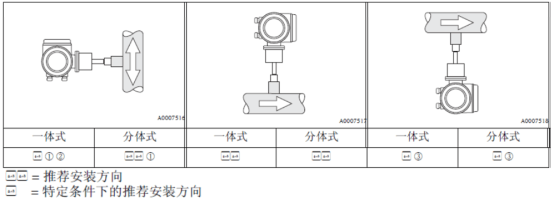

Погружной

① При измерении насыщенного или загрязненного газа рекомендуется устанавливать на вертикальном трубопроводе с направлением потока вверх, чтобы уменьшить влияние конденсации или загрязнения.

② В условиях сильной вибрации или нестабильной установки данная ориентация не рекомендуется.

③ Только для измерения чистых/сухих газов. При измерении очень влажного газа или насыщенного водяного пара (например: биогаз) не устанавливайте датчик в нижней части горизонтального трубопровода. Следует использовать наклонную установку, как показано на рисунке ниже (a =135°).

VII. Установка погружного датчика

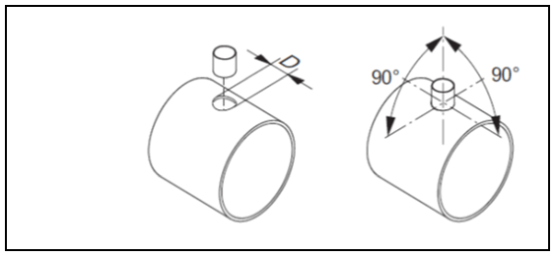

Условия установки сварного патрубка:

Осторожно!

При установке в тонкостенных прямоугольных трубопроводах используйте подходящий кронштейн для датчика.

D = Ø31.0mm±0.5 mm (Ø1.22"±0.019")

Регулировка положения погружного датчика:

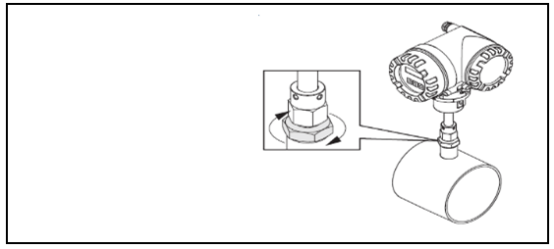

Вставьте датчик в сварной патрубок, затяните от руки нижнюю гайку зажимной гильзы, затем затяните на 1/4 оборота с помощью гаечного ключа (42 мм).

Осторожно!

• Резьба NPT: используйте ленту или герметик для резьбы
• Резьба G1A: необходимо установить уплотнительное кольцо (стандартная поставка)

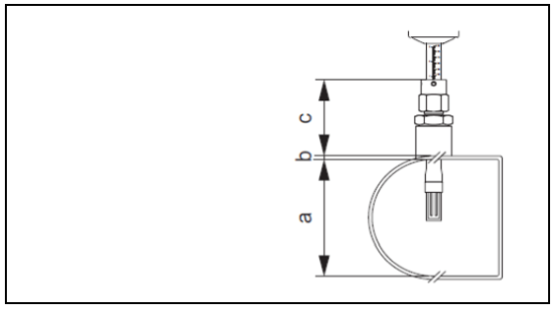

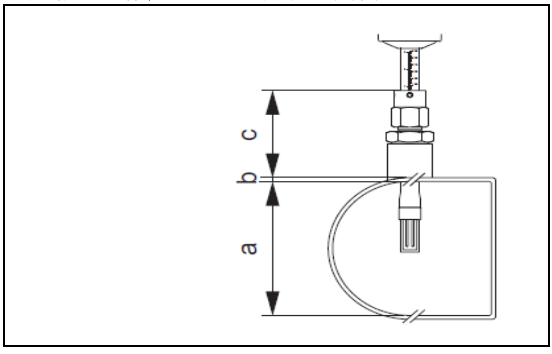

Расчет глубины погружения:

a. Внутренний диаметр круглого трубопровода. При вертикальной установке датчика — высота прямоугольного трубопровода; при горизонтальной установке датчика — ширина прямоугольного трубопровода. (a = мин.80 мм или 3")

Расчет глубины погружения: (0.3 x a) + b + c + 2 мм

(глубина погружения=(0.3.A)+B+(C1+C2)+0.079inch)

b. Толщина стенки трубы

c. Глубина сварного патрубка на трубопроводе, включая патрубок датчика и комплект для замены под давлением (опция).

Минимальная требуемая длина погружного датчика может быть рассчитана с помощью программного обеспечения Endress+Hauser Applicator (версия 10.02 или более поздняя) или по следующей процедуре. Минимальная требуемая длина погружного датчика зависит от требуемой глубины погружения. Расчетное значение глубины погружения должно находиться в пределах регулировки соответствующего погружного датчика.

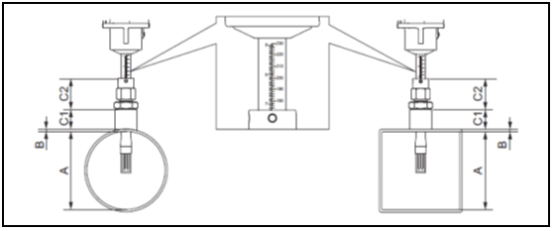

1. Определите размеры A, B, C1 и C2

A=круглый трубопровод: внутренний диаметр (DN) прямоугольный трубопровод/канал: внутренний размер

B=толщина стенки трубы или канала

C1+C2 = длина монтажного узла и вставной трубы зажимной гильзы

Расчет глубины погружения через меню датчика "Быстрая настройка" Для расчета глубины погружения требуются следующие параметры:

1. Расчет глубины погружения: глубина погружения=(0.3·A)+ B + (C1 +C2)+2мм
2. Сравните расчетное значение глубины погружения со значениями в таблице ниже, чтобы получить подходящую глубину погружения для погружного датчика. Расчетное значение глубины погружения должно находиться в пределах регулировки соответствующего погружного датчика!

Регулировка расчетного значения глубины погружения:

a. Затяните верхнюю гайку зажимной гильзы, чтобы обеспечить возможность регулировки положения датчика.

b. Отрегулируйте положение датчика в соответствии с расчетным значением глубины погружения.

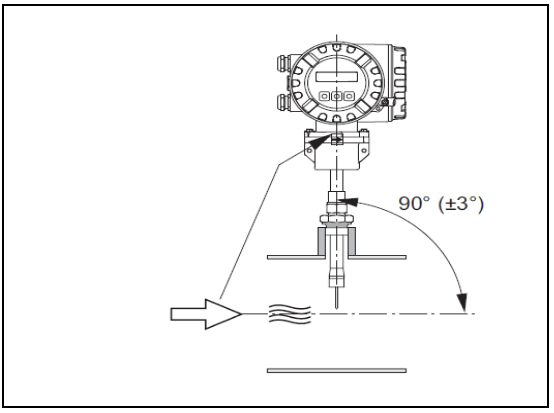

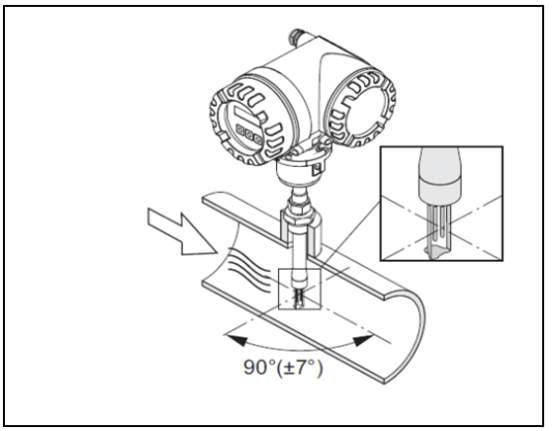

Ориентируясь на направление потока, отрегулируйте направление вставки погружного датчика. Проверьте и убедитесь, что направление установки датчика на трубопроводе составляет 90° к направлению потока, поверните датчик так, чтобы стрелка на датчике указывала в направлении потока.

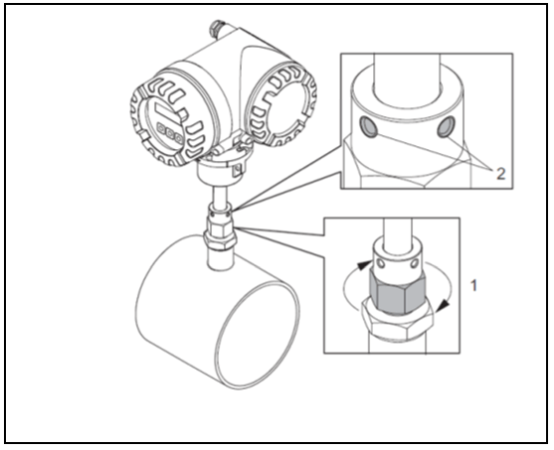

Фиксация погружного датчика:

1. Затяните от руки зажимную гильзу (1), чтобы зафиксировать датчик. Затем с помощью рожкового ключа (36 мм) затяните еще на 1/4 оборота по часовой стрелке.
2. Затяните два фиксирующих винта (4), (шестигранный ключ 3 мм; 1/8").

Предупреждение! Обратите внимание на момент затяжки: 4 Нм (2.95 lbf ft)

1. Убедитесь, что датчик и преобразователь больше не вращаются.
2. При максимальном рабочем давлении проверьте точку измерения на наличие утечек.

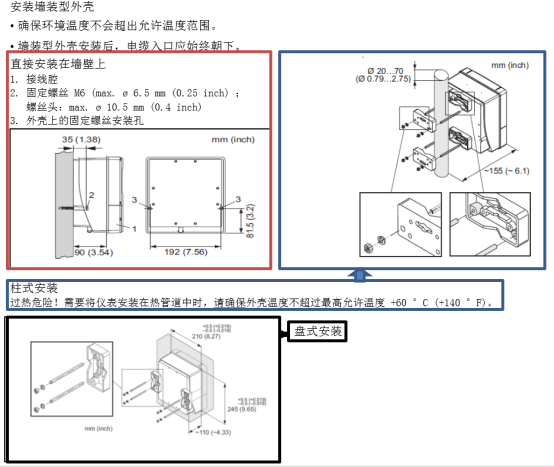

VIII. Руководство по монтажу преобразователя

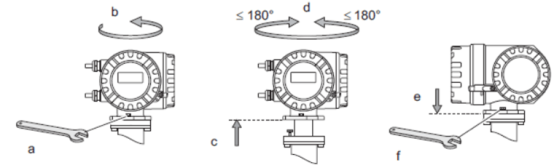

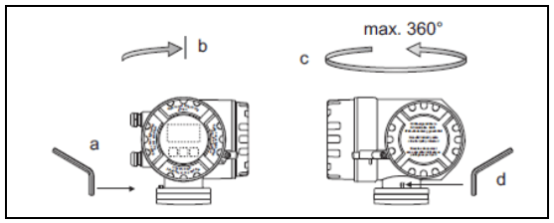

Поворот алюминиевого корпуса полевого исполнения: алюминиевый корпус полевого исполнения, подходит для невзрывоопасных зон

Алюминиевый корпус полевого исполнения для зоны 1 или Cl. I Div. 1

1. Ослабьте фиксирующий винт.
2. Осторожно поверните корпус преобразователя по часовой стрелке до упора (вершина резьбы).
3. Поверните корпус преобразователя против часовой стрелки (макс. 360°) в нужное положение.
4. Снова затяните фиксирующий винт.

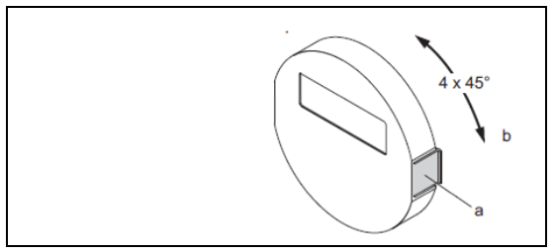

1. Нажмите на защелку сбоку дисплейного модуля, чтобы снять дисплейный модуль с крышки электронного отсека.
2. Поверните дисплейный модуль в нужное положение (максимальный угол поворота в обоих направлениях 4x45°) и установите дисплейный модуль обратно на крышку электронного отсека.
