Обзор быстрой настройки типа газа для T-mass 65

Термомассовый расходомер T-mass 65 поддерживает гибкую настройку типа газа и может адаптироваться к измерениям как отдельных газов, так и газовых смесей. Программируя состав газа, пользователи могут быстро переключать тип газа или компенсировать изменения состава, обеспечивая точность измерения расхода. Программирование состава газа — это ключевая функция для работы с нестандартными газами или условиями с изменяющимся составом.

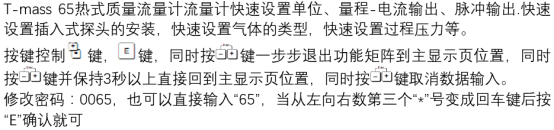

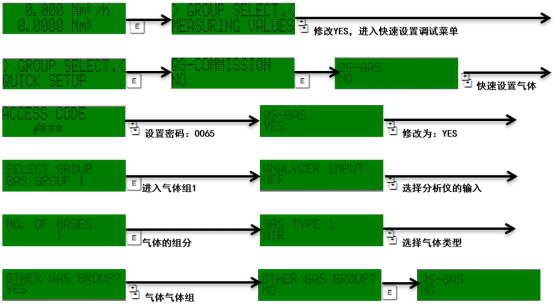

Интерфейс настройки типа газа T-mass 65 Меню программирования T-mass 65

Способы программирования состава газа

T-mass 65 предлагает два способа программирования состава газа: выбор отдельного газа и конфигурация газовой смеси. Пользователи могут гибко выбирать их в зависимости от фактических условий работы.

Настройка отдельного газа

  • Выберите нужный тип газа из списка стандартных газов.
  • Если газ отсутствует в стандартном списке, можно выбрать другой подходящий тип газа (например, озон).
  • Используйте ручной поправочный коэффициент для корректировки или выберите опцию SPECIAL GAS (специальный газ).
  • Опция специального газа активируется только при наличии отчёта об оценке от завода-изготовителя.

Настройка газовой смеси (до восьми компонентов)

Для газовых смесей T-mass 65 поддерживает программирование до восьми компонентов. Пользователь должен последовательно ввести тип и долю каждого компонента; расходомер рассчитает массовый расход на основе пропорций смеси.

Вход компенсации газа: ANALYZER INPUT

T-mass 65 оснащён функцией входа компенсации газа, которая позволяет напрямую считывать выходной сигнал 4-20 мА от внешнего газоанализатора и автоматически обновлять пропорции двух компонентов в запрограммированной газовой смеси (например, тип газа 1 и 2). Эта функция особенно подходит для сценариев с динамически изменяющимся составом, таких как биогаз, и позволяет значительно повысить точность измерений.

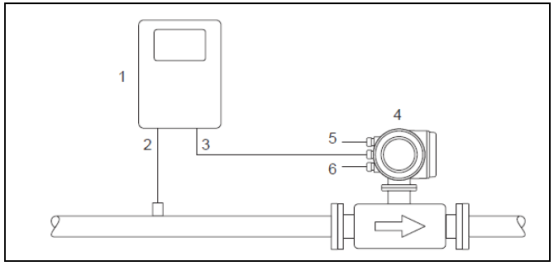

Схема подключения газоанализатора к T-mass 65

Типовая конфигурация подключения

Номер Оборудование/сигнал Описание
1 Газоанализатор Подаёт сигнал состава 4-20 мА
2 Газоdetектор Измеряет концентрацию газа
3 Сигнал 4-20 мА Выход анализатора на T-mass 65
4 T-mass 65 Принимает сигнал компенсации и вычисляет расход
5 Питание Питание T-mass 65
6 Выход Выход сигнала расхода

Шаги настройки

  1. Войдите в меню CURRENT INPUT.
  2. Выберите ASSIGN CURRENT INPUT.
  3. Назначьте функцию GAS ANALYZER.
  4. Задайте соответствующие компоненты газа (например, тип газа 1 и 2).

Настройка и просмотр активированных газовых компонентов

Активированную измерительную группу можно настроить двумя способами; пользователь может выбрать подходящий в зависимости от условий на объекте.

  • Цифровой вход: через конфигурацию статусного входа можно переключаться между двумя газовыми группами, выбрав GAS GROUP.
  • Ручной выбор: активируйте нужную газовую группу непосредственно в меню.

После завершения настройки можно в реальном времени наблюдать на дисплее текущий активированный состав газа и измеренное значение расхода.
