Руководство по настройке диапазона токового выхода T-mass 65
T-mass 65 — это тепловой массовый расходомер, выпускаемый компанией Endress+Hauser, широко применяемый для измерения расхода промышленных газов. Правильная настройка диапазона токового выхода является ключевым шагом для обеспечения точности измерений и совместимости системы.
Факторы, влияющие на диапазон измерений
Диапазон измерений T-mass 65 не является фиксированным значением, а зависит от множества условий на месте эксплуатации. Перед настройкой диапазона токового выхода необходимо учесть следующие факторы:
- Тип измеряемого газа: характеристики теплопроводности различных газов существенно различаются, что напрямую влияет на диапазон измерений.
- Диаметр трубопровода: размер трубопровода определяет способ монтажа расходомера и диапазон измеряемых скоростей потока.
- Использование регулятора расхода: условия с регулятором требуют отдельного рассмотрения.

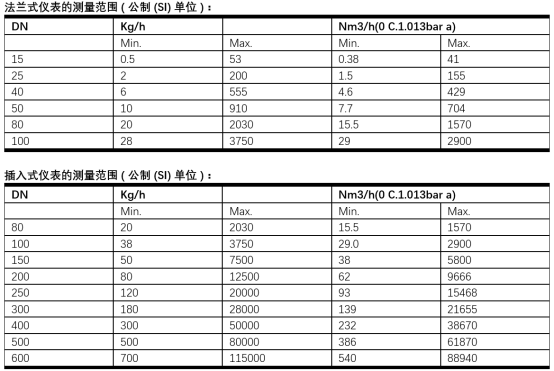

Каждый T-mass 65 может быть откалиброван как отдельный прибор в атмосферных условиях, а с помощью математических методов калибровка может быть преобразована для указанного пользователем типа газа. Диапазоны измерений, приведённые в таблице ниже, применимы только к расходомерам, работающим в атмосферных условиях без регулятора расхода.
Обработка других газов и технологических условий
При измерении других типов газов или при использовании в неатмосферных технологических условиях диапазоны измерений из стандартной таблицы не применяются. В этом случае рекомендуется принять следующие меры:
- Обратиться в местный центр продаж Endress+Hauser для получения индивидуальных рекомендаций по выбору модели.
- Использовать программное обеспечение для подбора Applicator для определения диапазона измерений в соответствии с фактическим газом и технологическими параметрами.
Для обеспечения оптимальной производительности измерений прибора рекомендуется проводить измерения в рабочих условиях и поддерживать скорость потока газа в пределах 70 м/с. Превышение этой скорости может привести к увеличению погрешности измерений или повреждению прибора.

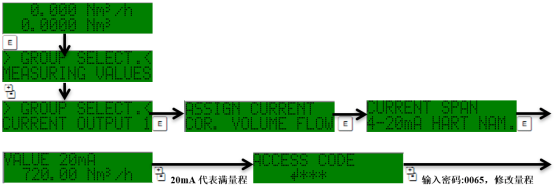

Шаги настройки диапазона токового выхода
После определения диапазона измерений можно настроить диапазон токового выхода T-mass 65 в следующем порядке:

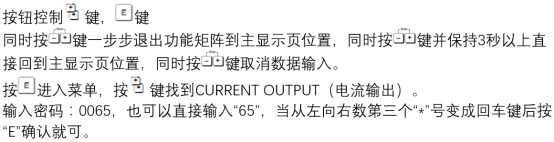

- Войти в меню прибора, выбрать «Настройки выхода» или аналогичный пункт.
- Найти параметр «Токовый выход», выбрать настройку «Диапазон».
- Ввести значение расхода, соответствующее 4 мА (обычно нижний предел диапазона).
- Ввести значение расхода, соответствующее 20 мА (обычно верхний предел диапазона).
- Подтвердить и сохранить настройки, при необходимости выполнить проверку контура.
Примечание: верхний и нижний пределы диапазона необходимо устанавливать в соответствии с фактическим диапазоном измерений, чтобы избежать выхода за пределы измерительного диапазона прибора и насыщения выходного сигнала.
Таблица быстрого поиска ключевых параметров
| Параметр | Рекомендуемое значение/описание |
|---|---|
| Диапазон токового выхода | 4 ~ 20 мА |
| Максимальная скорость потока | ≤ 70 м/с |
| Условия калибровки | Атмосферные условия, калибровка отдельного прибора |
| Применимые газы | Возможность преобразования для указанного пользователем газа |
Правильная настройка диапазона токового выхода не только повышает точность измерений, но и продлевает срок службы прибора. При возникновении вопросов обязательно обращайтесь к официальному руководству или в службу технической поддержки.
