Руководство по изменению времени демпфирования расхода Prowirl 72
Prowirl 72 — это вихревой расходомер, выпускаемый компанией Endress+Hauser и широко применяемый для промышленного измерения расхода. Время демпфирования расхода напрямую влияет на стабильность выходного сигнала и скорость отклика; его рациональная настройка позволяет оптимизировать характеристики измерений. В данной статье мы расскажем, как изменить время демпфирования расхода Prowirl 72.
Что такое время демпфирования расхода?
Время демпфирования расхода — это время запаздывания реакции выходного сигнала расходомера на изменение расхода. Оно сглаживает выходной сигнал с помощью фильтра нижних частот и подавляет шум, вызванный вибрацией трубопровода или пульсацией потока. Чем больше время демпфирования, тем стабильнее выходной сигнал, но тем медленнее отклик; чем меньше время демпфирования, тем быстрее отклик, но возможны колебания.
Шаги по изменению времени демпфирования расхода
Изменение времени демпфирования расхода Prowirl 72 выполняется через локальный дисплей или программное обеспечение для настройки. Ниже приведены общие шаги; конкретные действия могут различаться в зависимости от версии.
- Убедитесь, что расходомер находится в режиме измерения, и снимите защиту от записи (если она включена).

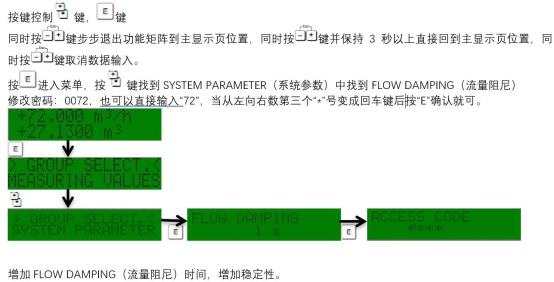

- Нажмите клавишу E для входа в главное меню, используя клавиши + или -, перейдите в меню «Настройка».
- Выберите подменю «Расход», затем найдите параметр «Время демпфирования».
- Нажмите клавишу E для входа в режим редактирования и введите необходимое значение времени демпфирования (в секундах).
- Нажмите клавишу E для подтверждения, затем нажмите ESC для возврата в режим измерения.
Рекомендации по настройке времени демпфирования
При выборе времени демпфирования необходимо найти баланс между стабильностью и скоростью отклика. Ниже приведены типичные рекомендации для различных применений:
| Область применения | Рекомендуемое время демпфирования (с) | Описание |
|---|---|---|
| Быстродействующее управление | 0,1~0,5 | Быстрый отклик, но возможное влияние шума |
| Общий контроль процесса | 1~5 | Баланс стабильности и скорости отклика |
| Высокий уровень шума или пульсирующий поток | 5~20 | Стабильный выходной сигнал, но замедленный отклик |
Меры предосторожности
- Изменение времени демпфирования может повлиять на расчёт суммарного расхода, поэтому перед调整 убедитесь в необходимости этого.
- Если расходомер используется для коммерческих расчётов, следуйте соответствующим нормативным требованиям и рекомендациям производителя.
- После изменения рекомендуется понаблюдать в течение некоторого времени, чтобы убедиться, что выходной сигнал соответствует требованиям технологического процесса.
- Подробные инструкции по эксплуатации см. в официальном руководстве Prowirl 72.
Заключение
Следуя описанным выше шагам, вы легко сможете изменить время демпфирования расхода Prowirl 72 и оптимизировать характеристики измерений. Правильная настройка времени демпфирования позволяет эффективно подавлять шум и одновременно обеспечивать необходимую скорость отклика, повышая качество управления системой.
