Обзор изменения системных единиц измерения Prowirl 72
Prowirl 72 — это вихревой расходомер, широко используемый на промышленных объектах. Настройка системных единиц измерения напрямую влияет на читаемость и согласованность измерительных данных. При изменении технологических требований или корректировке проектных норм может потребоваться изменение единиц измерения таких параметров, как расход, температура и давление. В этой статье мы пошагово расскажем, как изменить системные единицы измерения Prowirl 72, чтобы обеспечить точность и эффективность операции.
Подготовка перед изменением
Подтверждение прав доступа и инструментов
- Убедитесь, что у вас есть права на работу с прибором (например, пароль инженера).
- Подготовьте HART-коммуникатор, FieldCare или местную панель управления.
- Запишите текущие настройки единиц измерения для возможности восстановления.
Меры безопасности
- В процессе изменения может быть затронут выходной сигнал, поэтому рекомендуется проводить работы в нерабочее время.
- Если прибор находится во взрывоопасной зоне, соблюдайте соответствующие правила безопасности.
Шаги изменения системных единиц измерения

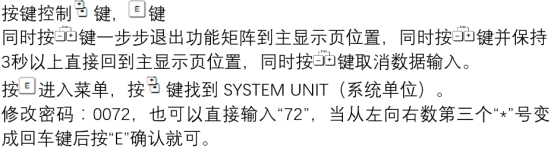

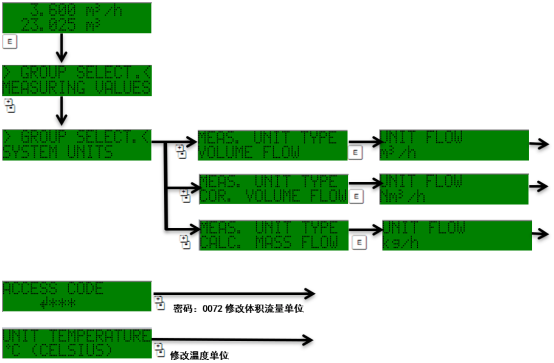

Изменение через местную панель управления
- Нажмите клавишу «E» для входа в главное меню.
- С помощью клавиш «+» или «-» выберите меню «Setup» и подтвердите нажатием «E».
- Выберите опцию «System units» и нажмите «E» для входа.
- В зависимости от необходимости выберите категорию единиц измерения, например «Volume flow», «Temperature», «Pressure».
- Выберите целевую единицу измерения из списка (например, m³/ч, л/мин и т.д.) и подтвердите нажатием «E».
- Нажмите «E» для сохранения настроек и возврата в главное меню.
Изменение через программное обеспечение FieldCare
- Подключите FieldCare к прибору.
- Перейдите в «Device configuration» → «System units».
- Измените единицы измерения в соответствующих параметрах и нажмите «Apply» для записи.
Распространенные варианты единиц измерения и их соответствие
| Тип параметра | Доступные единицы измерения | Типичное применение |
|---|---|---|
| Объемный расход | m³/ч, л/мин, ft³/мин | Измерение газа/жидкости |
| Массовый расход | кг/ч, т/ч, lb/мин | Измерение пара/газа |
| Температура | °C, °F, K | Температурная компенсация |
| Давление | бар, psi, кПа | Компенсация давления |
Проверка после изменения и меры предосторожности
Методы проверки
- Проверьте, соответствует ли текущее отображаемое значение ожидаемой единице измерения.
- Сравните данные, получаемые верхним уровнем или АСУ ТП, чтобы убедиться в отсутствии ошибок пересчета единиц.
- Если выходной сигнал 4-20 мА, убедитесь, что соответствие диапазона не изменилось.
Меры предосторожности
- После изменения единиц измерения обязательно перепроверьте настройки сигнализации и сумматора, чтобы избежать ложных срабатываний сигнализации из-за изменения единиц.
- Если прибор используется для коммерческих расчетов, изменение единиц измерения должно соответствовать соответствующим метрологическим нормам.
- Рекомендуется после изменения сохранить резервную копию конфигурации для удобства последующего обслуживания.
Следуя вышеуказанным шагам, вы сможете безопасно и точно выполнить изменение системных единиц измерения Prowirl 72, обеспечив соответствие измерительных данных технологическим требованиям.
