Обзор подключения температурного преобразователя TMT162
Температурный преобразователь TMT162 — это распространённый промышленный прибор для измерения температуры. Качество подключения напрямую влияет на точность измерений и стабильность сигнала. Для правильного подключения необходимо чётко понимать функции клемм, способ питания и тип сигнальной цепи. В данной статье рассматриваются ключевые моменты подключения TMT162, что поможет инженерно-техническим специалистам и закупщикам быстро освоить материал.
Подготовка к подключению
Инструменты и материалы
- Экранированный кабель соответствующего стандарта
- Отвёртка и стриппер для проводов
- Мультиметр (для проверки целостности цепи и напряжения)
- Руководство по эксплуатации TMT162 и схема подключения клемм
Меры безопасности
- Перед подключением обязательно отключите питание, чтобы избежать работы под напряжением.
- Убедитесь, что условия на объекте соответствуют требованиям к степени защиты прибора.
- Избегайте прокладки кабеля параллельно силовым линиям для снижения электромагнитных помех.

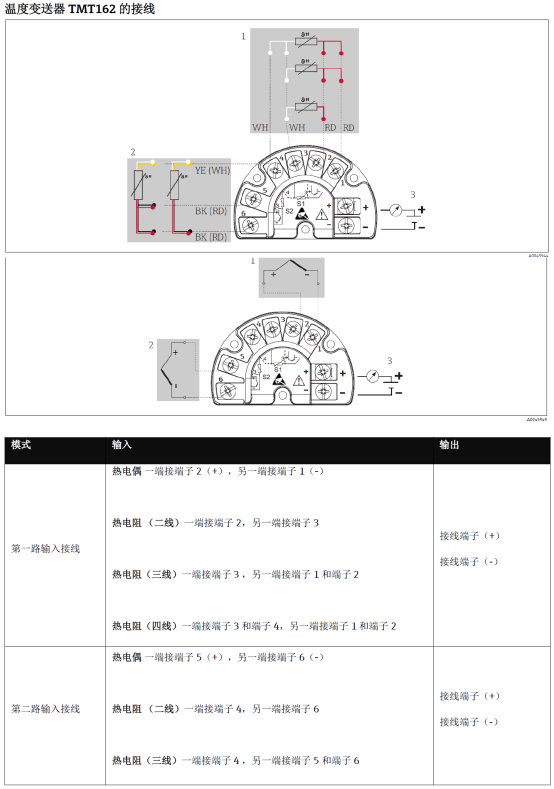

Определение клемм и способы подключения
Описание функций клемм
TMT162 обычно имеет клеммы питания, клеммы выходного сигнала и клеммы входа датчика. Нумерация клемм может немного отличаться в зависимости от модели; следует руководствоваться маркировкой на корпусе и инструкцией.
| Тип клеммы | Функция | Типовое обозначение |
|---|---|---|
| Клеммы питания | Подключение напряжения питания | + / - |
| Клеммы сигнала | Выход сигнала 4-20 мА | OUT+ / OUT- |
| Клеммы датчика | Подключение термосопротивления или термопары | 1 / 2 / 3 / 4 |
Порядок подключения по двухпроводной схеме
- Подключите положительный полюс питания к положительной клемме преобразователя.
- Подключите сигнальный провод последовательно с нагрузкой и верните его к отрицательному полюсу питания, образуя замкнутую цепь.
- Убедившись в правильности полярности, подайте питание и измерьте ток в цепи мультиметром.
Порядок подключения по четырёхпроводной схеме
- Подключите положительный и отрицательный полюсы питания к соответствующим клеммам питания.
- Выведите положительный и отрицательный сигнальные провода отдельно к устройству сбора данных.
- Подключите датчик к входным клеммам в соответствии с его типом; обратите внимание, что для трёхпроводного термосопротивления требуется компенсационный провод.
Распространённые проблемы при подключении и их устранение
- Отсутствует выходной сигнал: проверьте полярность питания и соответствие напряжения питания требованиям.
- Большие колебания сигнала: проверьте заземление экрана и источники помех.
- Погрешность измерений: убедитесь, что способ подключения датчика соответствует настройке градуировки.
После завершения подключения рекомендуется выполнить проверку нуля и диапазона, чтобы убедиться, что выход TMT162 соответствует фактической температуре, и только затем вводить прибор в эксплуатацию.
