Начало работы с регистратором RSG35
После подключения регистратора данных RSG35 и подачи питания можно приступать к работе. Устройство оснащено только одной поворотной ручкой: вращение используется для выбора, нажатие — для подтверждения. Слот под дисплеем поддерживает подключение USB-кабеля, сетевого кабеля и SD-карты.
Главный экран измерений и навигация по меню

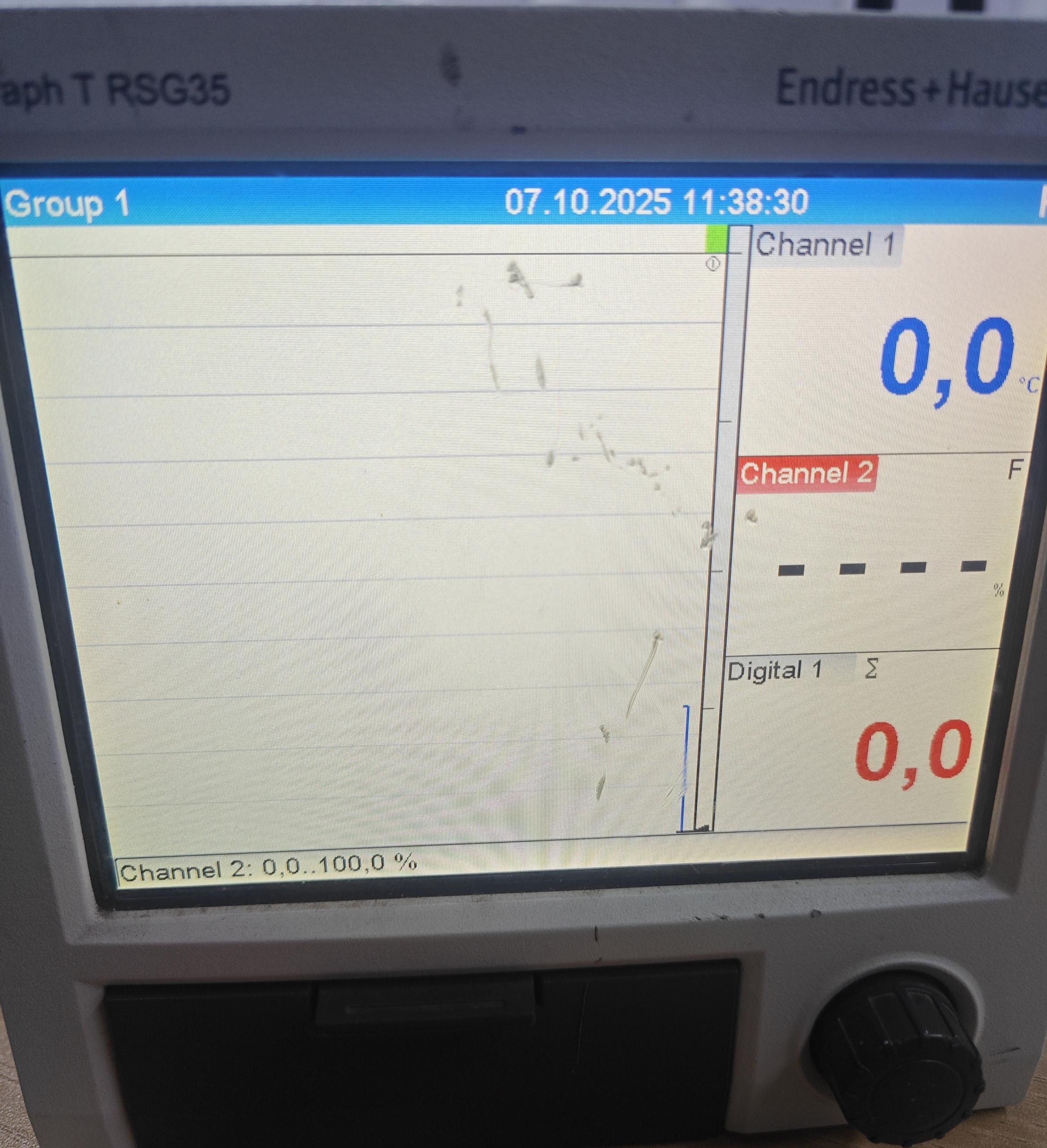

На главном экране измерений справа отображаются измеренные значения и измерительные каналы, слева — график кривых измеренных значений. Нажмите на ручку, чтобы войти в главное меню.
Настройка языка

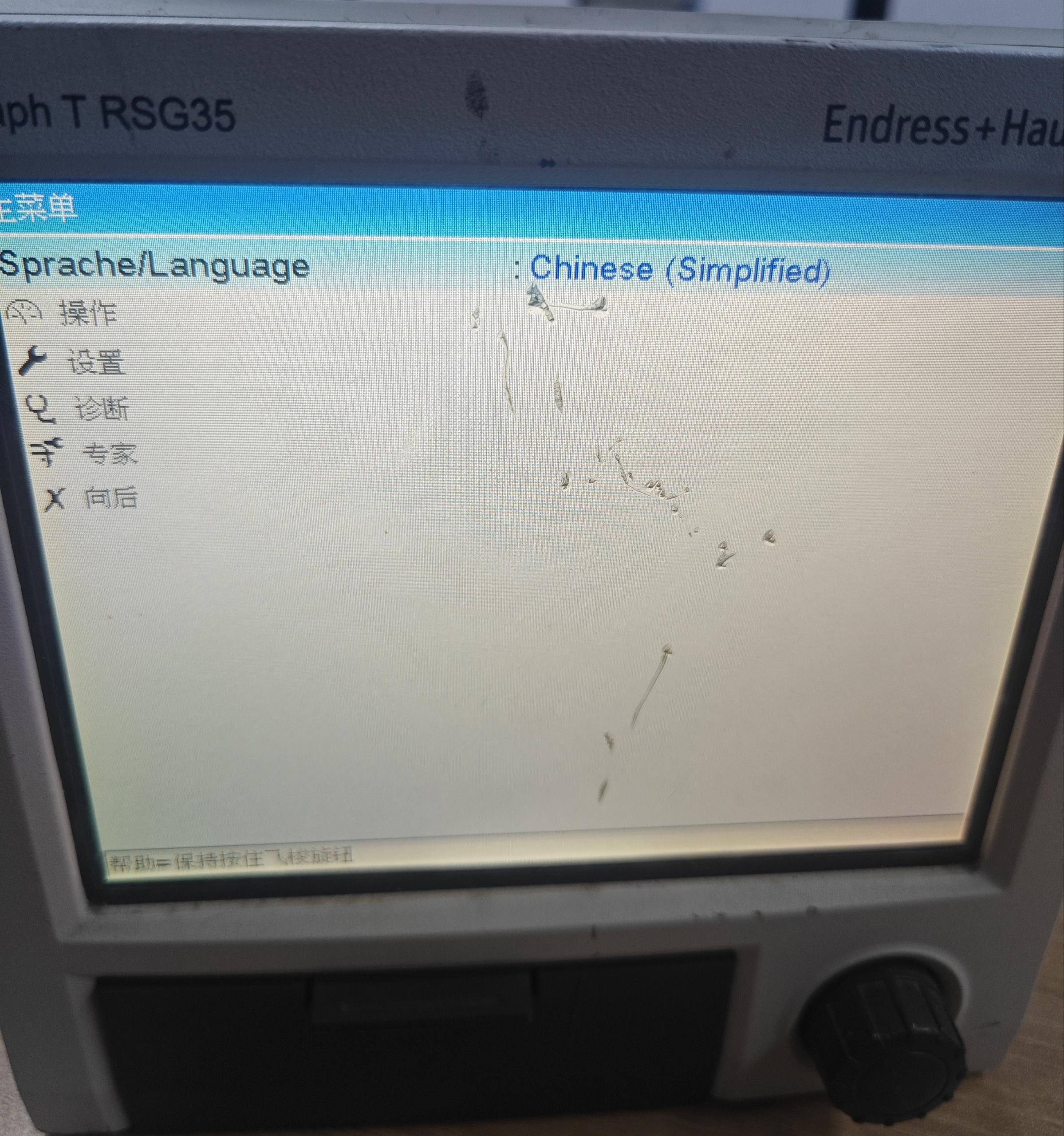

Войдя в главное меню, найдите опцию языка, где можно изменить язык по необходимости. Вращайте ручку для выбора, нажмите для подтверждения.
Настройки работы

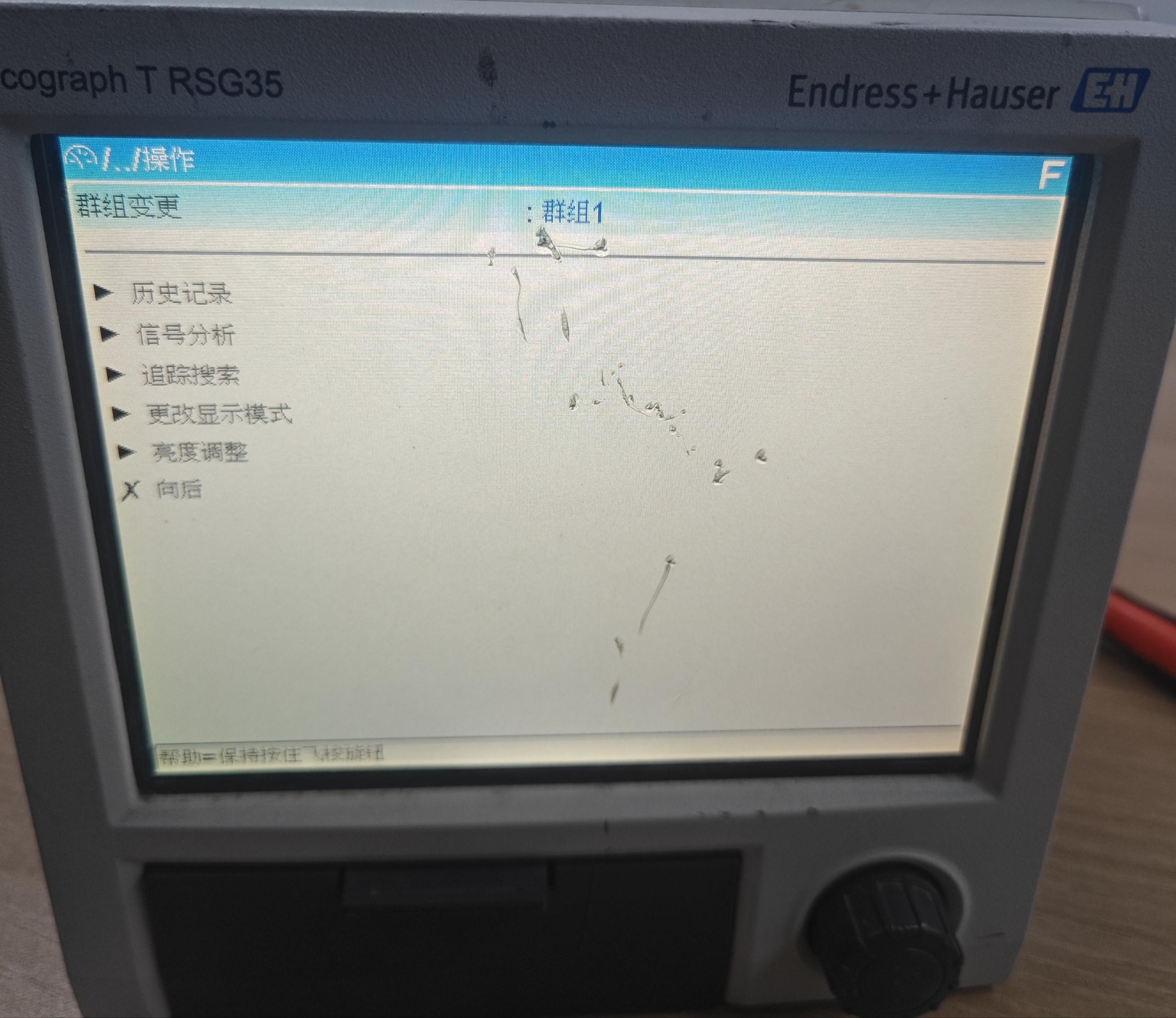

В настройках работы можно просмотреть историю, выполнить анализ сигналов, поиск событий, изменить режим отображения и настроить яркость.
- История: просмотр исторических значений и изменений кривых, измеренных прибором.
- Анализ сигналов: анализ сигналов за день, месяц, год, а также поиск конкретных сигналов для анализа.
- Поиск событий: поиск событий, отправленных регистратором данных, в заданном диапазоне; пользователь может искать события по своим требованиям.
- Режим отображения: изменение схемы соединений в левой части дисплея, выбор соответствующего способа отображения.
- Регулировка яркости: свободная настройка яркости дисплея.
Системные настройки и расширенная конфигурация

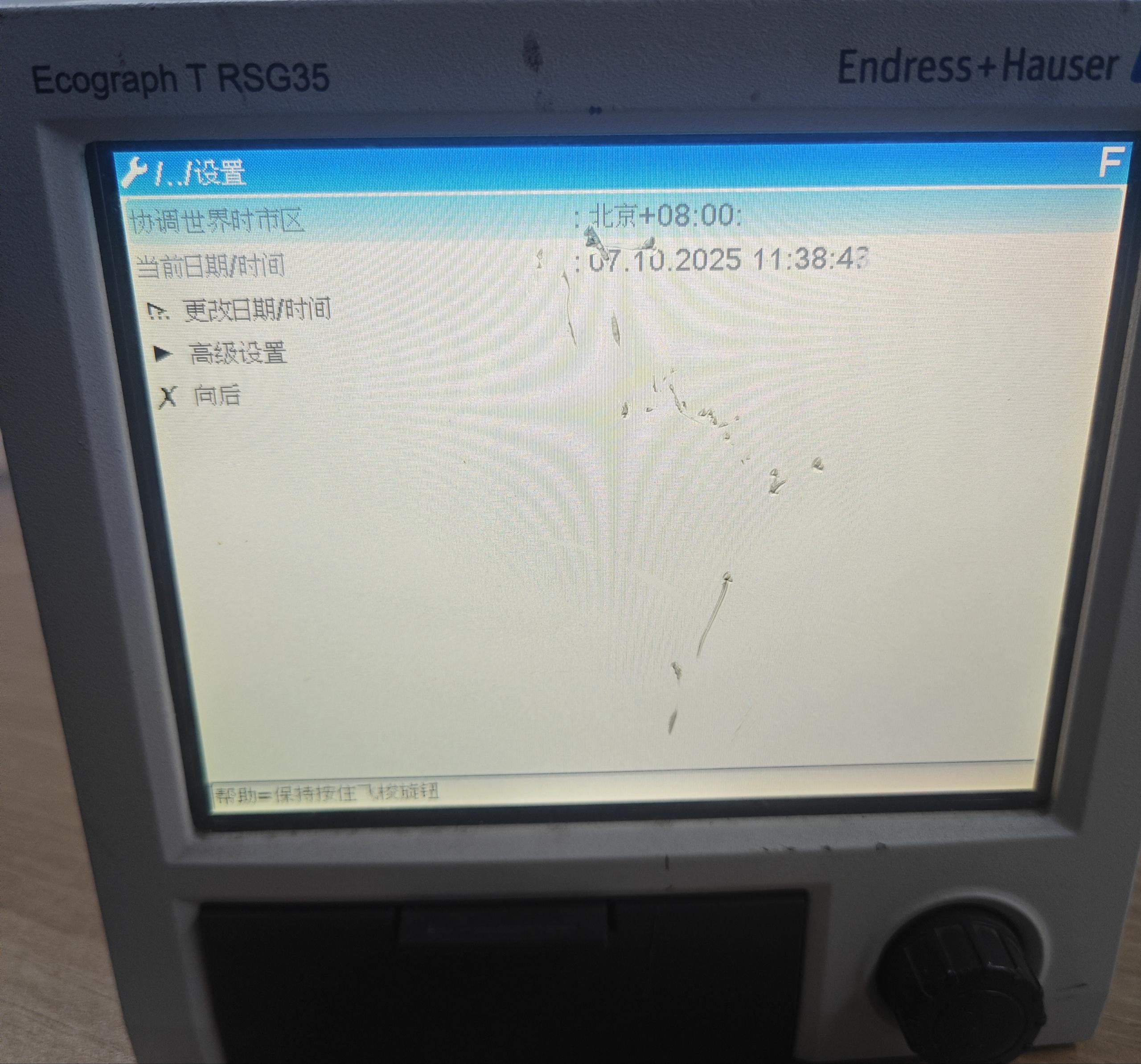

В настройках можно просмотреть текущий часовой пояс и время, а также изменить дату и время по необходимости. В расширенных настройках можно конфигурировать систему, входы, выходы, связь и приложения.
Системные настройки
В системных настройках можно изменить название прибора, единицу температуры, тип десятичной точки, блокировку ошибочных действий, раскладку клавиатуры и другие параметры. Настройка даты и времени позволяет调整 дату, время и формат. Настройки безопасности позволяют добавить пароль доступа. Внешняя память позволяет выбрать место и способ хранения данных. В информационной панели можно сохранить информацию подтверждением. Настройка заставки позволяет изменить время до появления заставки по необходимости.
Настройки входов
Настройки входов включают универсальные входы и дискретные входы. Универсальный вход — это аналоговый вход для подключения преобразователя. Нажмите на универсальный вход 1, чтобы просмотреть и изменить следующие параметры:
| Параметр | Описание |
|---|---|
| Диапазон измерений | Отображение текущего диапазона измерений |
| Название канала | Пользовательское название канала |
| Единица измерения | Настройка единицы измерения |
| Тип измерения | Выбор типа входного сигнала |
| Десятичная точка | Настройка количества знаков после запятой |
| Нижний/верхний предел диапазона | Настройка диапазона измерений |
| Нижний/верхний предел масштабирования | Настройка диапазона масштабирования |
| Время демпфирования | Настройка постоянной времени демпфирования |
| Интегрирование | Включение функции интегрирования |
| Копирование настроек | Копирование текущих настроек в другие каналы |
Остальные универсальные входы настраиваются аналогично.
Настройки выходов
Настройки выходов — это настройки релейных выходов, позволяющие命名 и конфигурировать необходимые релейные переключатели.
Настройки связи
Настройки связи позволяют включить подключение Ethernet устройства.
Настройки приложений
В настройках приложений можно выбрать анализ сигналов и настроить его в соответствии с фактическими требованиями. Уставки позволяют задать предельные значения сигнализации для регистратора данных, поддерживается несколько уставок. Группы сигналов — это группировка отображаемых значений на главном экране измерений.
Диагностика и информация об устройстве

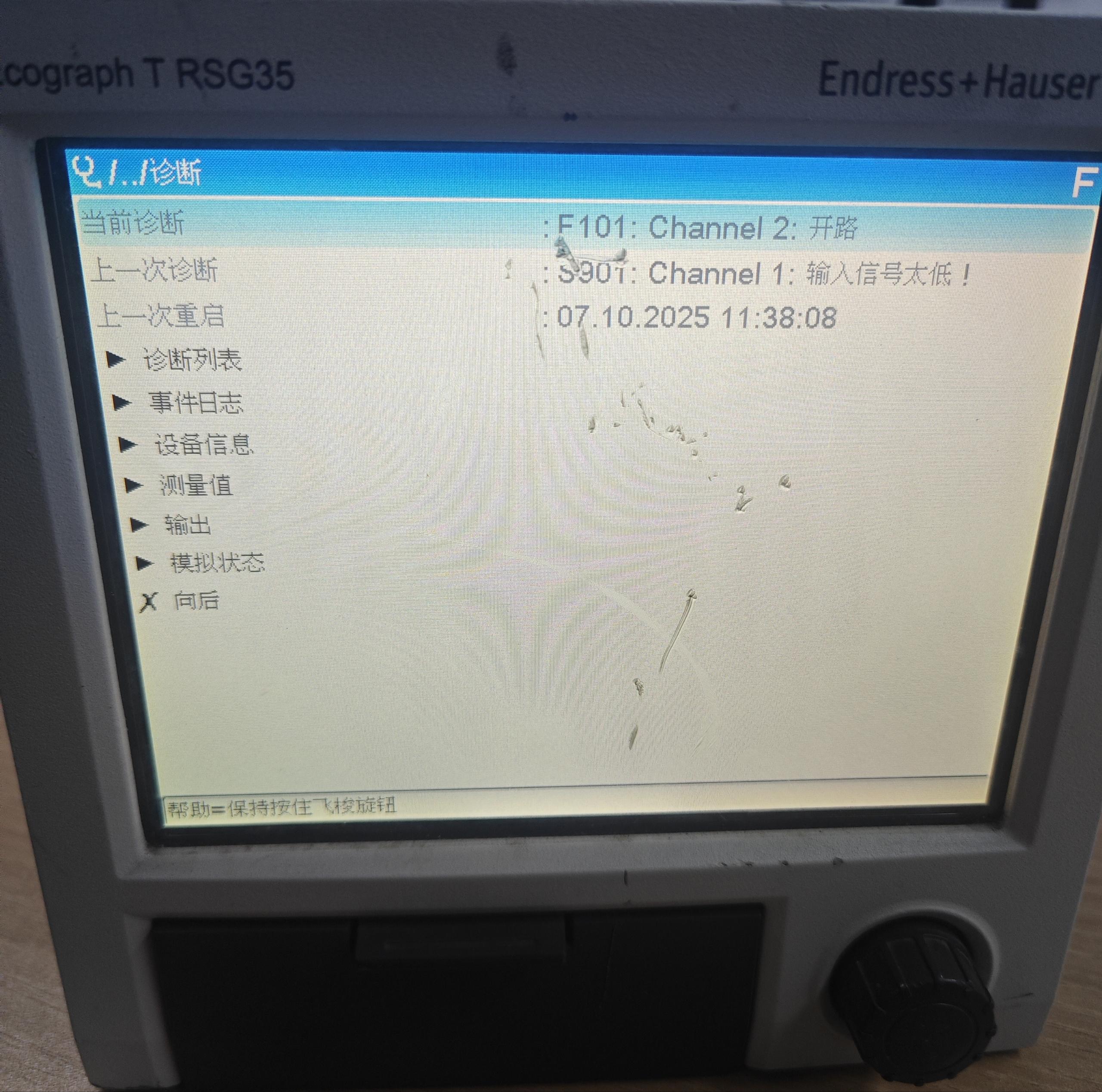

Меню диагностики предоставляет информацию о состоянии устройства и устранении неисправностей.
- Текущая диагностика: просмотр текущего состояния диагностики.
- Предыдущая диагностика: просмотр результатов предыдущей диагностики.
- Время последней перезагрузки: запись даты и времени последней перезагрузки.
- Список диагностики: запись диагностических ошибок регистратора данных.
- Журнал событий: автоматическая запись событий использования прибора и отправленных событий.
- Информация об устройстве: просмотр основной информации RSG35, такой как серийный номер, номер заказа, номер версии, ID производителя и IP-адрес Ethernet.
- Информация об оборудовании: просмотр основного напряжения батареи, времени работы RTC, времени работы прибора и т.д.
- Измеренные значения: выбор измеренных значений, отображаемых на главном экране.
- Состояние моделирования: проведение моделирования устройства, можно смоделировать включение реле.
- Экспертный режим: пароль по умолчанию 4 нуля, можно настроить другие расширенные параметры.
