Обзор цифрового преобразователя давления PMP43

PMP43 — это компактный цифровой преобразователь давления, использующий датчик с металлической мембраной для измерения давления в процессе. Принцип его работы заключается в том, что внешнее давление вызывает деформацию металлической мембраны, заполняющая жидкость передаёт давление на мостовую схему Уитстона (полупроводниковая технология), а значение давления получается путём измерения и обработки изменения выходного напряжения моста.

Измерительная система включает ПЛК и устройство; связь и обработка данных осуществляются с помощью сигнала 4…20 мА с наложенным цифровым сигналом HART, двухпроводная схема, опционально доступен Bluetooth.

Типы выходных сигналов

Выходные сигналы PMP43 делятся на следующие две категории; конкретные параметры и описание режимов приведены ниже:

  • Сигнал 4…20 мА с наложенным цифровым сигналом HART (двухпроводная схема): поддерживает три различных режима токового выхода, которые можно гибко настраивать в соответствии с фактическими требованиями.
  • Сигнал 4…20,5 мА (в соответствии со стандартом NAMUR NE 43): включает два варианта — заводскую настройку по умолчанию 3,8…20,5 мА и американский стандарт 3,9…20,5 мА.

Способ электрического подключения показан на рисунке:

Электрическое подключение и электропитание

Напряжение питания составляет 12-30 В пост. тока (блок питания постоянного тока). Требования к связи 4…20 мА такие же, как и для связи HART. Для взрывозащищённого оборудования необходимо использовать гальванически развязанный активный барьер безопасности.

Устройство оснащено защитой от обратной полярности, подавлением высокочастотных помех и схемой защиты от перенапряжения. При использовании в невзрывоопасной зоне необходимо строго соблюдать соответствующие правила безопасности и стандарты защиты:

  • Необходимо гарантировать, что рабочий ток устройства не превышает 500 мА, а также соблюдать требования безопасности приборов согласно стандарту IEC 61010.
  • Встроенный блок защиты от перенапряжения должен соответствовать стандарту продукции IEC 61326-1, и в зависимости от типа подключения к нему должно прикладываться соответствующее испытательное напряжение, а также проводиться испытание на устойчивость к импульсным помехам (в соответствии со стандартом IEC 61000-4-5 Surge), при этом испытательное напряжение «провод-земля» для линий постоянного тока и входных/выходных линий составляет 1000 В.
  • Категория защиты от перенапряжения применима к системам категории защиты от перенапряжения II, соответствует стандарту IEC 61010-1 и позволяет эффективно противостоять переходным перенапряжениям, распространённым в распределительных системах.

Подключение клемм должно выполняться в соответствии со следующей схемой:

Интерфейс управления и основные операции

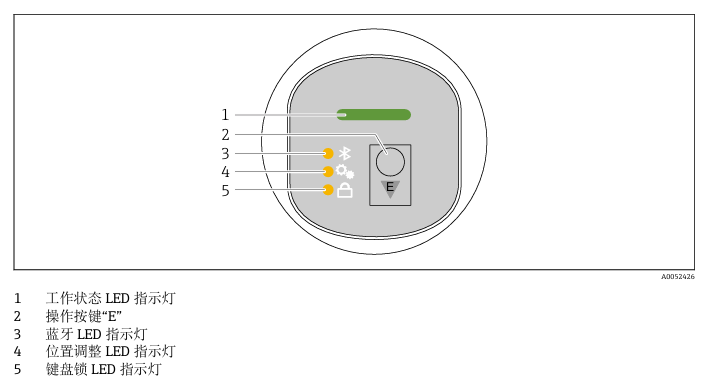

Ниже описано, как выполнять операции. Схема интерфейса управления приведена ниже:

Выберите соответствующий светодиодный индикатор в зависимости от потребности. Кратковременное нажатие (2 с) кнопки управления E позволяет управлять устройством:

  • Кратковременное нажатие кнопки E: переключение между функциональными параметрами.
  • Нажатие и удержание кнопки E: выбор функционального параметра. Если функциональный параметр выбран, светодиодный индикатор мигает; различные состояния мигания указывают на то, активен функциональный параметр или нет.

Порядок отключения блокировки клавиатуры

  1. Нажмите и удерживайте кнопку E; светодиодный индикатор Bluetooth мигает.
  2. Многократно кратковременно нажимайте кнопку E, пока не начнёт мигать светодиодный индикатор блокировки клавиатуры.
  3. Нажмите и удерживайте кнопку E; функция блокировки клавиатуры отключается.

Включение или отключение подключения Bluetooth

  1. При необходимости отключите функцию блокировки клавиатуры.
  2. Многократно кратковременно нажимайте кнопку E, пока не начнёт мигать светодиодный индикатор Bluetooth.
  3. Нажмите и удерживайте кнопку E. Подключение Bluetooth включается (светодиодный индикатор Bluetooth горит) или отключается (светодиодный индикатор Bluetooth гаснет).

Функции местного блока индикации

Через местный блок индикации можно получить доступ к меню управления и реализовать ряд функций:

  • Отображение измеренных значений, информации о неисправностях и подсказок; при возникновении ошибки одновременно отображается значок.
  • Электронная регулируемая конструкция, поддерживает автоматическую или ручную настройку отображения измеренного значения (поворот на 90° каждый раз), причём отображение измеренного значения автоматически поворачивается в зависимости от ориентации при запуске устройства.
  • Возможность выполнения основных настроек через местный блок индикации с сенсорным управлением, включая включение/отключение блокировки, выбор языка отображения, включение/отключение Bluetooth.
  • С помощью мастера настройки можно выполнить основные настройки, а также считать информацию об устройстве (например, наименование, серийный номер, версию прошивки), просмотреть текущую диагностику и информацию о состоянии, выполнить сброс устройства.
  • При ярком освещении цвет отображения автоматически инвертируется; подсветка дисплея автоматически регулируется в зависимости от напряжения на клеммах.

На этом описание основных операций завершено.
