Resumen de los códigos de alarma del Promag 400
El Promag 400 es un caudalímetro electromagnético fabricado por Endress+Hauser, ampliamente utilizado en la medición de caudal industrial. Cuando el instrumento detecta una anomalía, indica el tipo de fallo mediante códigos de alarma.La correcta interpretación de los códigos de alarma es clave para solucionar fallos rápidamente. Este artículo recopila los códigos de alarma comunes del Promag 400 y sus métodos de tratamiento, para referencia del personal técnico de ingeniería y de compras.
Códigos de alarma comunes y su significado

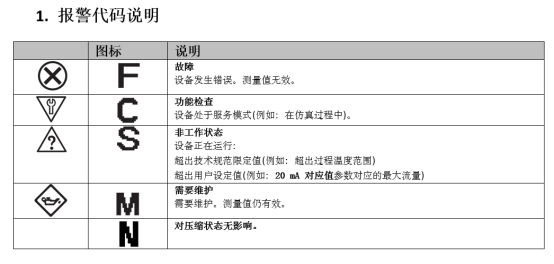

Los códigos de alarma del Promag 400 generalmente comienzan con las letras S, M, F, que representan diferentes niveles de gravedad. A continuación se enumeran los códigos típicos y su significado.
Alarmas del sistema (serie S)
- S001: Error de verificación de EEPROM, generalmente requiere reemplazar el módulo electrónico.
- S002: Fallo en la prueba de RAM, puede requerir reinicio o reemplazo de la placa base.
- S003: Error de verificación de ROM, requiere contactar al fabricante para reparación.
Alarmas de medición (serie M)
- M001: Alarma de detección de tubo vacío, verifique si la tubería está llena o si la conductividad del medio es demasiado baja.
- M002: Corriente de excitación anormal, verifique la bobina del sensor y las conexiones de cables.
- M003: Caudal fuera de rango, ajuste el rango o verifique los parámetros del proceso.
Alarmas de fallo (serie F)
- F001: Fallo del sensor, verifique los electrodos y la bobina.
- F002: Fallo del módulo electrónico, requiere reemplazo.
- F003: Fallo de alimentación, verifique el voltaje de alimentación.
Pasos de diagnóstico de códigos de alarma
Al encontrar una alarma, se recomienda seguir los siguientes pasos para localizar el problema rápidamente.
- Registrar el código de alarma: Consulte la pantalla o lea el código específico a través de HART/Profibus.
- Consultar el manual: Confirme el significado del código según el manual del Promag 400.
- Verificar las condiciones del proceso: Confirme si la tubería está llena, la conductividad del medio, el rango de caudal, etc.
- Verificar las conexiones eléctricas: Incluyendo alimentación, puesta a tierra, cables de señal y conexiones del sensor.
- Reiniciar el instrumento: Intente apagar y reiniciar, observe si la alarma desaparece.
- Contactar al soporte técnico: Si no se puede resolver, contacte a Endress+Hauser o a personal de reparación profesional.
Tabla de referencia rápida de códigos de alarma
La siguiente tabla resume los códigos de alarma comunes del Promag 400, sus posibles causas y métodos de tratamiento, para consulta rápida.
| Código de alarma | Significado | Posible causa | Método de tratamiento |
|---|---|---|---|
| S001 | Error de verificación de EEPROM | Fallo del módulo electrónico | Reemplazar el módulo electrónico |
| S002 | Fallo en la prueba de RAM | Fallo de la placa base | Reiniciar o reemplazar la placa base |
| S003 | Error de verificación de ROM | Firmware dañado | Contactar al fabricante para reparación |
| M001 | Alarma de detección de tubo vacío | Tubería no llena o conductividad baja | Verificar la tubería y el medio |
| M002 | Corriente de excitación anormal | Fallo de bobina o cable | Verificar la bobina y el cable |
| M003 | Caudal fuera de rango | Cambio en los parámetros del proceso | Ajustar el rango |
| F001 | Fallo del sensor | Electrodo o bobina dañados | Verificar el sensor |
| F002 | Fallo del módulo electrónico | Módulo dañado | Reemplazar el módulo |
| F003 | Fallo de alimentación | Alimentación anormal | Verificar la fuente de alimentación |
Recomendaciones de mantenimiento preventivo
Para reducir la ocurrencia de alarmas, se recomienda realizar el siguiente mantenimiento periódicamente:
- Verificar periódicamente los electrodos del sensor y limpiar la suciedad.
- Verificar las conexiones de cables y la puesta a tierra para asegurar su fiabilidad.
- Validar periódicamente los parámetros del instrumento para evitar configuraciones incorrectas.
- Mantener la tubería llena para evitar el funcionamiento con tubo vacío.
Conclusión
Los códigos de alarma del Promag 400 son una herramienta importante de autodiagnóstico del instrumento.Dominar el significado y los métodos de tratamiento de los códigos comunes puede mejorar significativamente la eficiencia de solución de fallos. Se recomienda a los usuarios guardar la tabla de referencia rápida y realizar mantenimiento periódico para garantizar el funcionamiento estable a largo plazo del caudalímetro.
