Resumen de instalación y cableado del Promag 10 5XBB
El Promag 10 5XBB es un caudalímetro electromagnético lanzado por Endress+Hauser, ampliamente utilizado en mediciones de procesos industriales. La correcta instalación y el cableado son la base para garantizar la precisión de la medición y la estabilidad operativa a largo plazo.
Este artículo, basado en documentación técnica oficial, resume sistemáticamente los puntos clave de instalación y cableado para referencia del personal técnico de ingeniería y de compras.
Guía de instalación

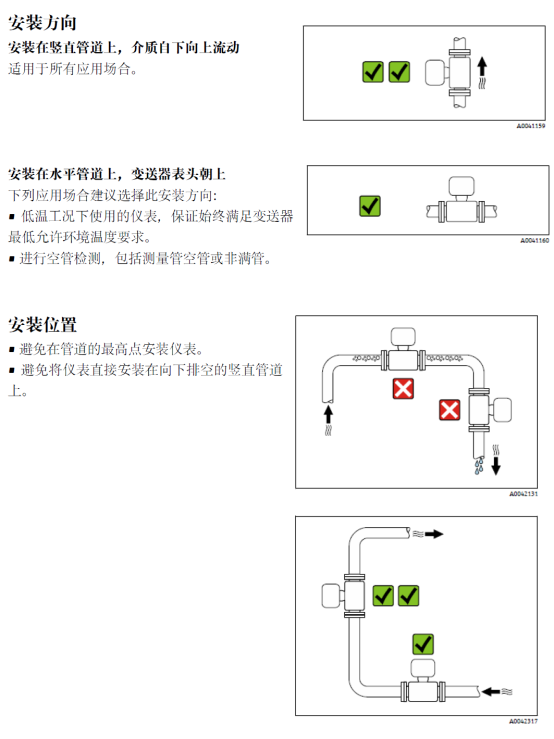

Selección de la ubicación de instalación

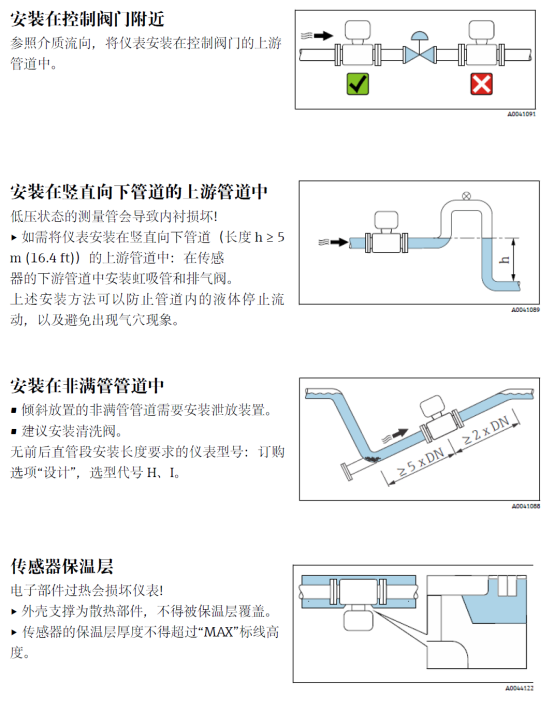

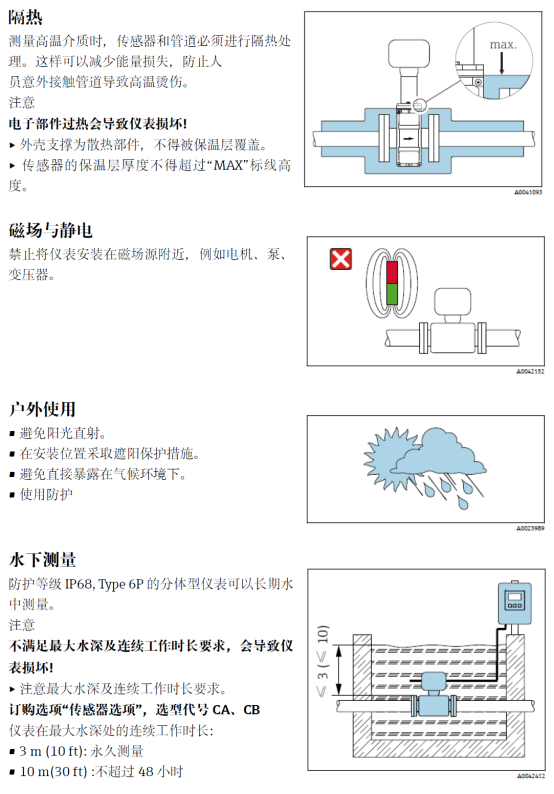

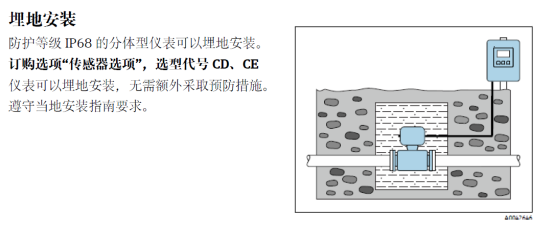

La ubicación de instalación debe evitar interferencias electromagnéticas fuertes, vibraciones severas y ambientes de alta temperatura. Asegúrese de que el sensor siempre esté lleno de líquido para evitar tubos vacíos.
Se recomienda instalar en la parte baja de la tubería o en un tramo ascendente para garantizar el llenado completo. Si la tubería es descendente, se debe establecer suficiente contrapresión o reducir el diámetro.
Requisitos de tubería

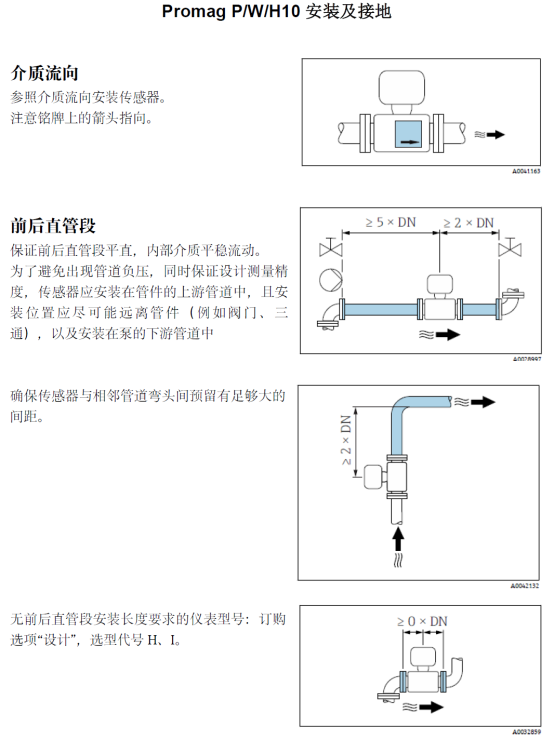

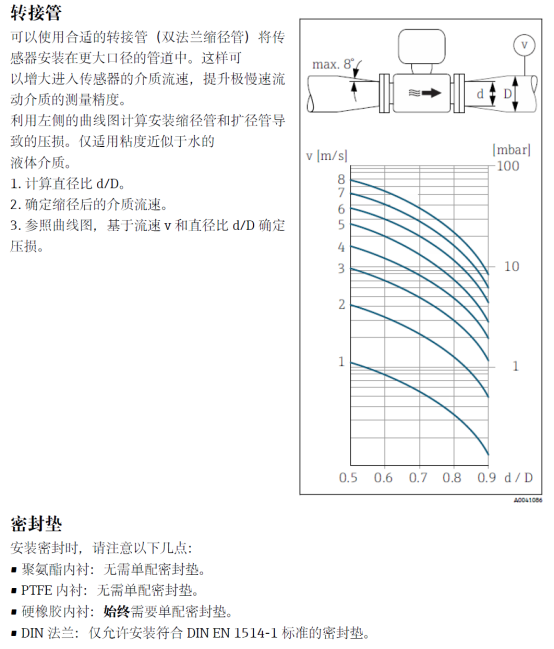

Se debe mantener suficiente tramo recto antes y después del sensor: al menos 5DN antes y al menos 3DN después. Si hay codos, válvulas u otros elementos perturbadores, el tramo recto debe alargarse adecuadamente.
El diámetro interior de la tubería debe coincidir con el diámetro nominal del sensor para evitar errores de medición por reducción o expansión.
Pasos de instalación
- Confirme que la tubería esté despresurizada, vaciada y enfriada a una temperatura segura.
- Instale el sensor en la tubería según la flecha de dirección del flujo, asegurándose de que la dirección de la flecha coincida con la del fluido.
- Apriete uniformemente los pernos de la brida para evitar deformaciones del revestimiento por apriete excesivo en un solo lado.

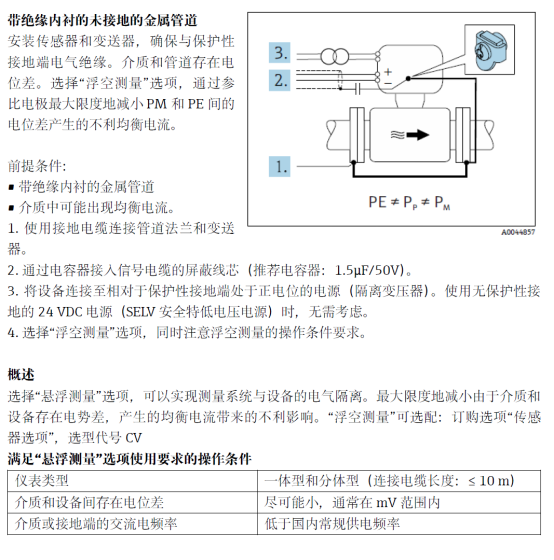

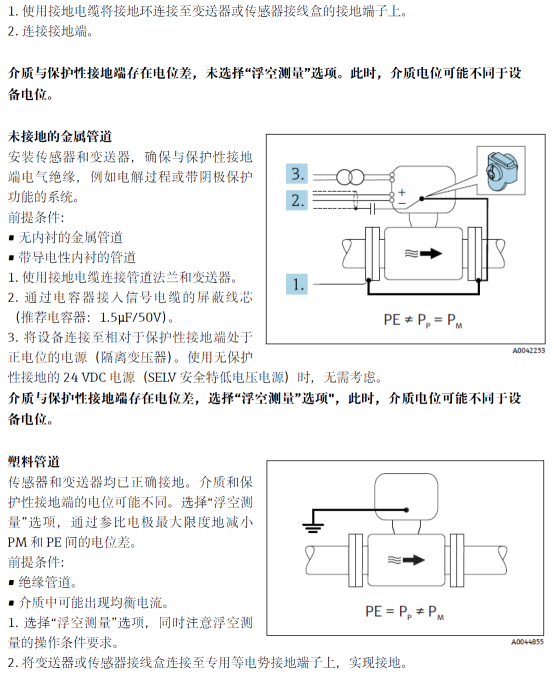

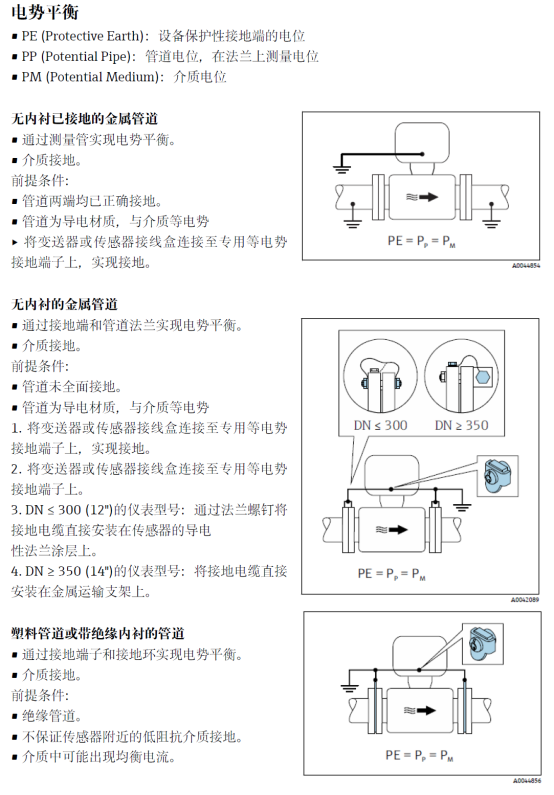

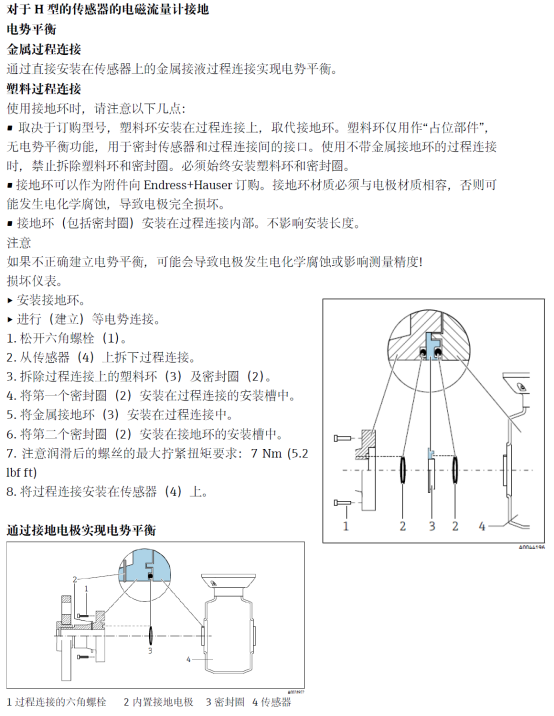

- Verifique la conexión a tierra del sensor, asegurando una conexión confiable del anillo de tierra o electrodo de tierra.
Precauciones de instalación

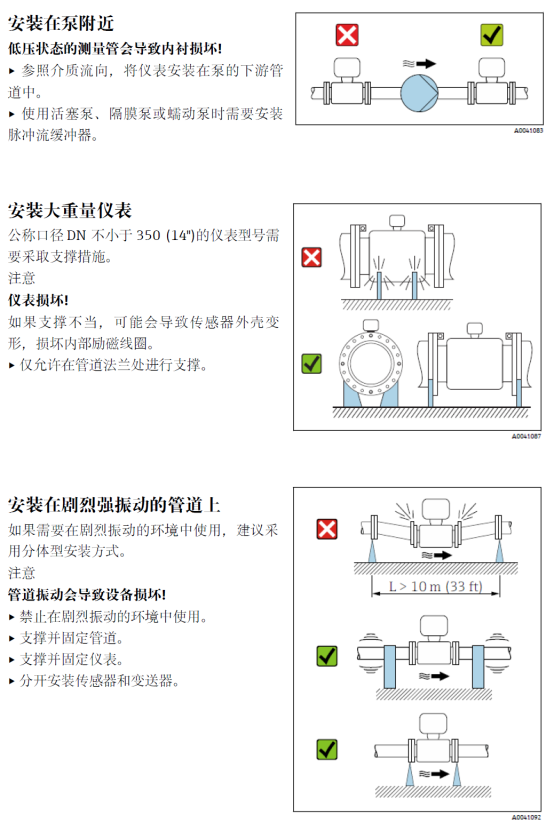

- Evite instalar en el lado de succión de la bomba para prevenir daños al revestimiento por presión negativa.
- Para medios propensos a incrustaciones, se recomienda limpieza periódica y el uso de sensores desmontables.
- En atmósferas explosivas, se deben cumplir las normas de protección contra explosiones y utilizar cables y conectores sellados con la certificación correspondiente.
Guía de cableado
Preparación antes del cableado
Confirme que la fuente de alimentación coincida con la placa de características del transmisor, normalmente 24V DC o 100-230V AC. Prepare cables adecuados, se recomienda usar cable blindado.
Desconecte la alimentación para asegurar que no haya tensión durante el cableado. Verifique que los conectores sellados de los cables estén en buen estado.

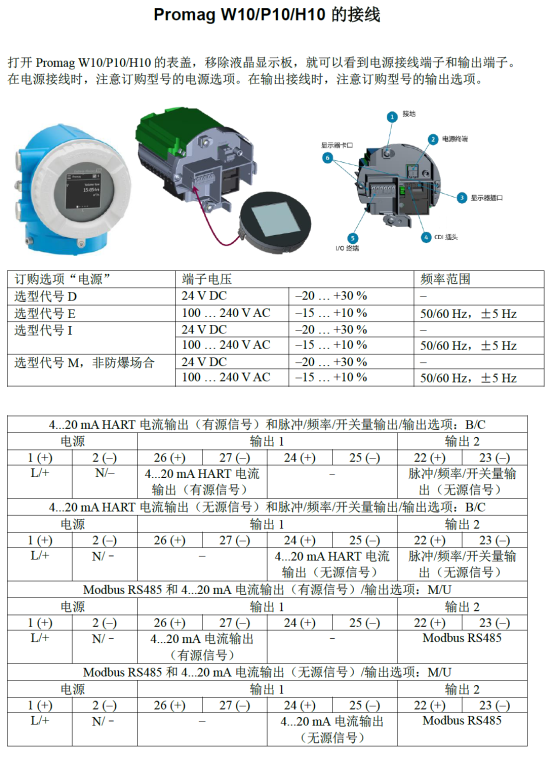

Definición de terminales

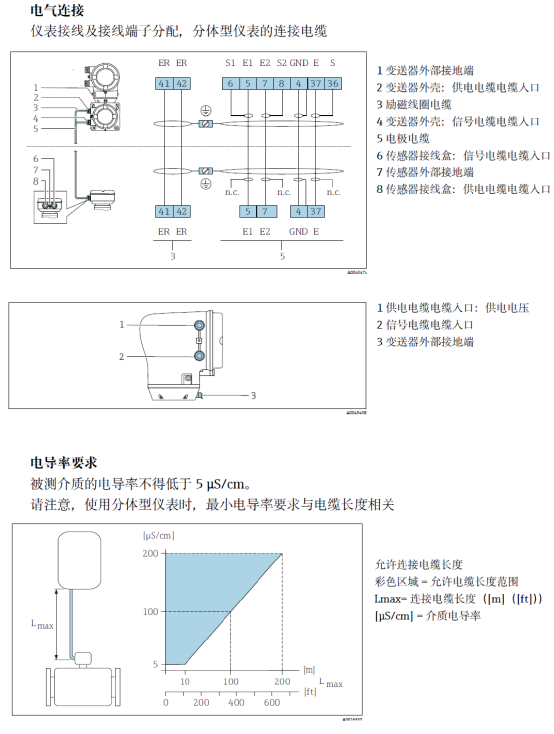

Los terminales del transmisor incluyen alimentación, salida de corriente, salida de pulsos/frecuencia, entrada de estado, etc. Consulte el diagrama de cableado para la definición específica.
| Terminal | Función | Descripción |
|---|---|---|
| L/+ | Positivo de alimentación | 24V DC o fase de AC |
| N/- | Negativo de alimentación | 24V DC o neutro de AC |
| +/- | Salida de corriente | 4-20mA, activa o pasiva |
| P/F | Salida de pulsos/frecuencia | Colector abierto, requiere alimentación externa |
Pasos de cableado
- Afloje la tapa de la carcasa del transmisor para exponer los terminales de cableado.
- Pase el cable a través del conector sellado, pele el aislamiento y exponga la longitud adecuada de conductor.
- Conecte los cables de alimentación y señal según la definición de terminales, asegurando una conexión firme.
- La capa de blindaje debe conectarse a tierra en un solo extremo, generalmente en el terminal de tierra del lado del transmisor.
- Apriete el conector sellado para garantizar el grado de protección.
- Vuelva a colocar la tapa de la carcasa y conecte la alimentación.
Precauciones de cableado
- Los cables de alimentación y señal deben tenderse por separado, evitando tendidos paralelos, para reducir interferencias.
- En áreas con frecuentes descargas eléctricas, se recomienda instalar protectores contra sobretensiones.
- Después de completar el cableado, verifique la resistencia de aislamiento para asegurar que no haya cortocircuitos o fallas a tierra.
Puesta en marcha y verificación
Después de energizar, el transmisor realiza una autocomprobación y la pantalla debe encenderse normalmente. Verifique la configuración de parámetros, como el diámetro de tubería, la conductividad del medio, etc.
Realice la calibración de cero: asegúrese de que la tubería esté llena de líquido estático y ejecute el ajuste de cero. Luego introduzca fluido y verifique si la señal de salida es normal.
Problemas comunes y soluciones
| Problema | Posible causa | Solución |
|---|---|---|
| Sin visualización | Alimentación no conectada | Verificar cables de alimentación y conexiones de terminales |
| Señal de salida anormal | Error de cableado o interferencia | Verificar blindaje y conexión a tierra de cables de señal |
| Valor de medición fluctuante | Tubería no llena o burbujas | Asegurar llenado completo, eliminar burbujas |
Resumen
La instalación y el cableado del Promag 10 5XBB deben seguir estrictamente las normas para garantizar la precisión de la medición y la vida útil del equipo. Este artículo cubre los pasos clave y las precauciones para referencia del personal técnico.
Después de una instalación y cableado correctos, realizar la puesta en marcha y verificación necesarias puede reducir efectivamente las fallas y mejorar la confiabilidad del sistema.
