Resumen de la configuración rápida del caudalímetro másico Promass 83
Los caudalímetros másicos de la serie Promass 83 permiten una configuración rápida mediante teclas táctiles fotosensibles, configurando principalmente el idioma, las unidades, la salida de corriente y la salida de impulsos. Dominar la operación correcta de las teclas y la navegación por los menús puede reducir significativamente el tiempo de puesta en marcha. Este artículo está dirigido al personal técnico de ingeniería y de compras, y proporciona pasos de configuración claros y puntos clave de operación.
Fundamentos de operación de las teclas táctiles fotosensibles
El instrumento está equipado con tres teclas táctiles fotosensibles: «+», «-» y «E», que se utilizan para la navegación por los menús y la modificación de parámetros. Familiarizarse con las funciones combinadas de estas teclas es un requisito previo para una configuración rápida.
Descripción de las funciones de las teclas
- Tecla «+»: aumenta el valor o desplaza hacia arriba los elementos del menú.
- Tecla «-»: disminuye el valor o desplaza hacia abajo los elementos del menú.
- Tecla «E»: entra en el menú, confirma la selección o guarda la entrada.
Operaciones rápidas con teclas combinadas
- Pulsar simultáneamente las teclas «+» y «-»: sale paso a paso de la matriz de funciones y regresa a la pantalla principal.
- Pulsar simultáneamente las teclas «+» y «-» y mantenerlas más de 3 segundos: regresa directamente a la pantalla principal.
- Pulsar simultáneamente las teclas «+» y «-»: cancela la entrada de datos actual.

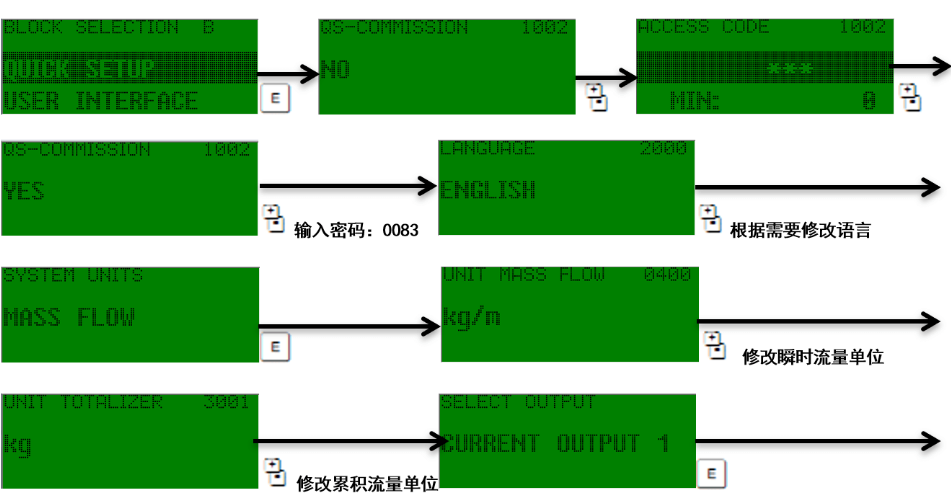

Pasos de configuración rápida
Siga los pasos a continuación para entrar en el menú de configuración rápida y completar la configuración necesaria. Durante la operación, asegúrese de que el instrumento se encuentre en la pantalla principal.
- Pulse la tecla «E» para entrar en el menú de la matriz de funciones.
- Utilice las teclas «+» o «-» para localizar la opción QUICKSETUP (Configuración rápida).
- Pulse la tecla «E» para confirmar y entrar en la configuración rápida.
- Según las indicaciones, configure sucesivamente parámetros como el idioma, las unidades, la salida de corriente y la salida de impulsos.
- Al modificar la contraseña, introduzca «0083» o introduzca directamente «83».
- Cuando el tercer «*» contando de izquierda a derecha se convierta en la tecla de retorno, pulse la tecla «E» para confirmar.

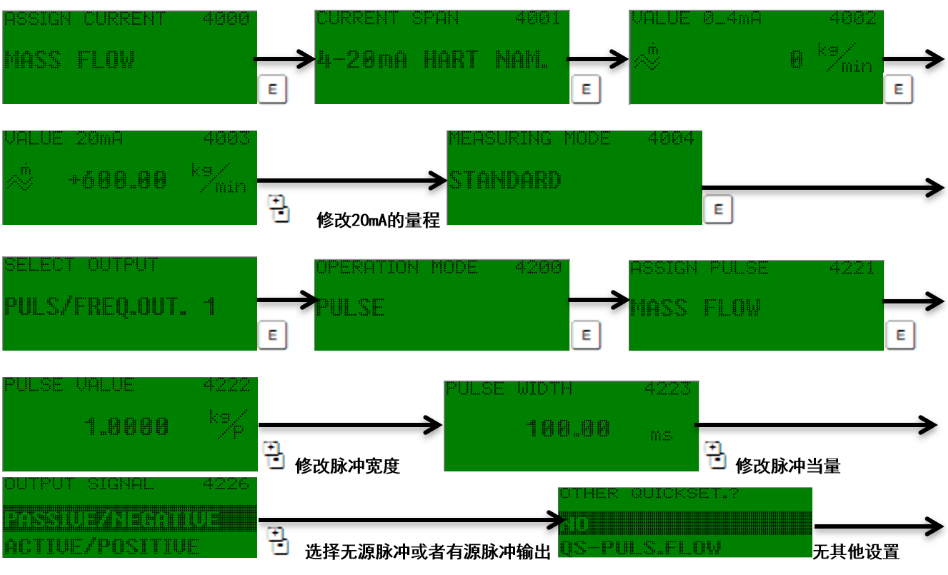

Parámetros clave y configuración de salidas
Los parámetros principales involucrados en la configuración rápida incluyen el idioma, las unidades, la salida de corriente y la salida de impulsos. La configuración correcta de estos parámetros garantiza la compatibilidad del instrumento con el sistema de control.
| Categoría de parámetro | Descripción | Opciones típicas |
|---|---|---|
| Idioma | Idioma de visualización de la interfaz | Chino, inglés, etc. |
| Unidades | Unidades de ingeniería de caudal, masa, etc. | kg/h, t/h, lb/min, etc. |
| Salida de corriente | Rango de salida analógica de 4-20 mA | Correspondiente al rango de caudal |
| Salida de impulsos | Equivalencia de impulsos o salida de frecuencia | Número de impulsos por unidad |
Precauciones habituales de operación
- Al modificar parámetros, si es necesario cancelar la entrada, pulse simultáneamente las teclas «+» y «-».
- Al salir del menú, puede salir paso a paso o mantener pulsadas las teclas combinadas para regresar directamente a la pantalla principal.
- La entrada de la contraseña admite «0083» o la forma abreviada «83»; preste atención a los cambios en el símbolo «*».
- Al operar las teclas táctiles fotosensibles, evite la incidencia directa de luz intensa para garantizar una respuesta sensible.
Conclusión
La configuración rápida del caudalímetro másico Promass 83 depende del uso correcto de las teclas táctiles fotosensibles y de la navegación por los menús. A través del menú QUICKSETUP, se puede completar eficientemente la configuración del idioma, las unidades, la salida de corriente y la salida de impulsos. Siguiendo los pasos de este artículo, el personal técnico de ingeniería y de compras puede completar rápidamente la puesta en marcha del instrumento, reduciendo el tiempo de parada en campo.
