Descripción general de la modificación de unidades y la configuración rápida de la serie 83 de caudalímetros másicos
La serie 83 de caudalímetros másicos permite la configuración rápida de parámetros como idioma, unidades, salida de corriente y salida de pulsos mediante teclas táctiles fotosensibles. La interfaz de operación es sencilla y adecuada para que los ingenieros de campo realicen ajustes rápidos. Dominar las combinaciones de teclas y la lógica del menú puede mejorar significativamente la eficiencia de la puesta en marcha.
Descripción de las funciones de las teclas táctiles fotosensibles
El panel frontal del instrumento está equipado con tres teclas táctiles fotosensibles: "+", "-" y "E". Las funciones de cada tecla son las siguientes:
- Tecla "+": aumenta el valor o cambia hacia arriba las opciones.
- Tecla "-": reduce el valor o cambia hacia abajo las opciones.
- Tecla "E": entra en el menú o confirma la entrada.
Al pulsar simultáneamente las teclas "+" y "-" se puede ejecutar la operación de salida o cancelación; consulte las combinaciones específicas a continuación.
Acceso al menú de configuración rápida e introducción de contraseña
Acceso al menú de configuración rápida
- Pulse la tecla "E" para entrar en el menú principal.
- Utilice las teclas "+" o "-" para encontrar la opción QUICKSETUP (configuración rápida).
- Pulse la tecla "E" para confirmar el acceso.
Modificación de la contraseña
La contraseña predeterminada es 0083, también se puede introducir directamente 83. Al introducirla, cuando el tercer asterisco "*" contando de izquierda a derecha se convierta en la tecla Enter, pulse la tecla "E" para confirmar.

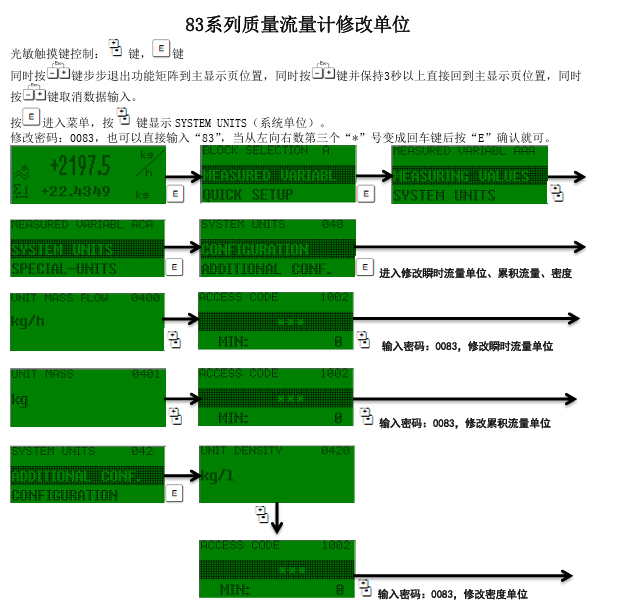

Pasos para la modificación de unidades
Después de entrar en el menú de configuración rápida, se pueden modificar unidades como el caudal másico y el caudal volumétrico. Los pasos específicos son los siguientes:
- En el menú QUICKSETUP, utilice las teclas "+" o "-" para seleccionar la opción configuración de unidades.
- Pulse la tecla "E" para entrar en la interfaz de selección de unidades.
- Utilice las teclas "+" o "-" para cambiar a la unidad deseada (como kg/h, t/h, lb/min, etc.).
- Pulse la tecla "E" para confirmar la modificación.
Operaciones de salida y cancelación
Durante el proceso de operación se puede salir o cancelar la entrada en cualquier momento:
- Salida paso a paso: pulse simultáneamente las teclas "+" y "-" para salir paso a paso de la matriz de funciones hasta la página de visualización principal.
- Regreso directo a la página de visualización principal: pulse simultáneamente las teclas "+" y "-" y manténgalas pulsadas durante más de 3 segundos.
- Cancelación de la introducción de datos: pulse simultáneamente las teclas "+" y "-".
Unidades comunes y escenarios de aplicación
| Tipo de unidad | Unidades comunes | Escenarios de aplicación |
|---|---|---|
| Caudal másico | kg/h, t/h, lb/min | Industria química, petróleo, farmacéutica |
| Caudal volumétrico | L/min, m³/h, gal/min | Tratamiento de agua, medición de gas |
| Densidad | kg/m³, g/cm³ | Control de concentración, gestión de fórmulas |
Precauciones de operación
- Antes de la operación, asegúrese de que el instrumento se encuentra en la página de visualización principal para evitar entrar accidentalmente en otros menús.
- Después de modificar las unidades, es necesario comprobar si la salida de corriente y la salida de pulsos se actualizan de forma sincronizada.
- Si se olvida la contraseña, se puede intentar con la contraseña predeterminada 0083 o 83.
- Las teclas táctiles fotosensibles deben pulsarse suavemente, evitando presionar con fuerza para no provocar operaciones erróneas.
