Guía de modificación de la interfaz de usuario del medidor de caudal másico serie 83
La interfaz de usuario del medidor de caudal másico serie 83 está diseñada de forma intuitiva; mediante las teclas táctiles fotosensibles se pueden configurar los parámetros principales como idioma, unidades, salida de corriente y salida de pulso. Dominar la lógica correcta de operación de las teclas puede mejorar significativamente la eficiencia de la puesta en marcha y el mantenimiento en sitio.
Fundamentos de operación de las teclas táctiles fotosensibles
El instrumento está equipado con tres teclas táctiles fotosensibles: tecla "+", tecla "-" y tecla "E". Estas teclas se activan por detección táctil, sin necesidad de pulsación mecánica, lo que las hace adecuadas para entornos industriales.
- Teclas "+" y "-": se utilizan para ajustar valores, navegar por los menús y salir de las operaciones.
- Tecla "E": se utiliza para entrar en los menús, confirmar entradas y cancelar la introducción de datos.
Funciones de las combinaciones de teclas habituales
- Pulsar simultáneamente las teclas "+" y "-": sale paso a paso de la matriz de funciones y regresa a la página de visualización principal.
- Pulsar simultáneamente las teclas "+" y "-" y mantenerlas durante más de 3 segundos: regresa directamente a la página de visualización principal, saliendo rápidamente de menús profundos.
- Pulsar simultáneamente las teclas "+" y "-": cancela la introducción de datos actual sin guardar los cambios.
Modificación de los parámetros de la interfaz de usuario

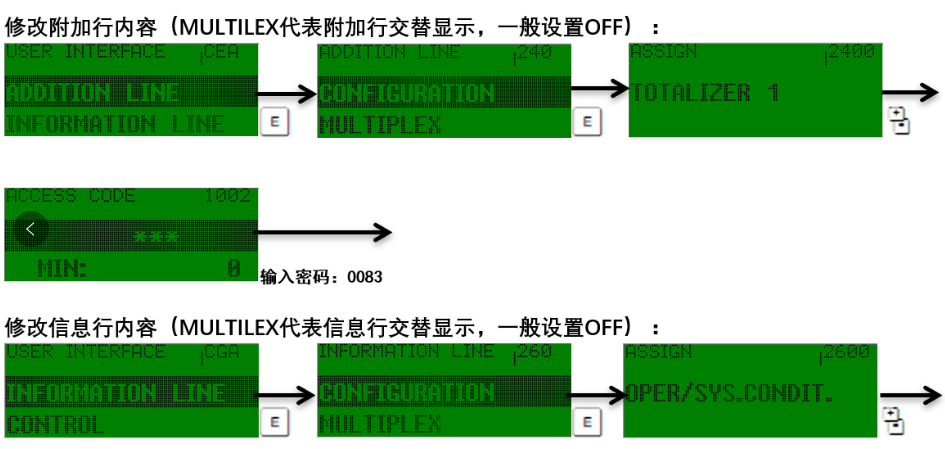

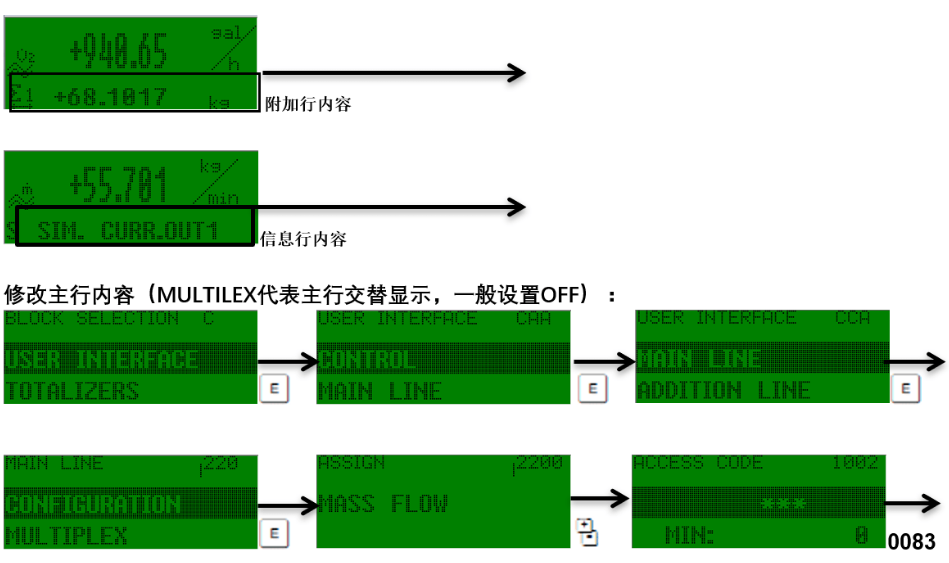

Para modificar el idioma, las unidades, la salida de corriente o la salida de pulso, es necesario entrar en el menú de interfaz de usuario. Los pasos concretos son los siguientes:
- Pulse la tecla "E" para entrar en el menú principal.
- Utilice las teclas "+" o "-" para encontrar la opción USER INTERFACE (interfaz de usuario).
- Pulse la tecla "E" para entrar en ese menú; a continuación, podrá configurar por separado el idioma, las unidades, la salida de corriente y la salida de pulso.
Durante el proceso de configuración, si necesita cancelar la entrada actual, pulse simultáneamente las teclas "+" y "-"; si necesita regresar rápidamente a la página de visualización principal, pulse simultáneamente las teclas "+" y "-" y manténgalas durante más de 3 segundos.
Introducción y confirmación de la contraseña
Es posible que se requiera introducir una contraseña para modificar los parámetros de la interfaz de usuario. La contraseña predeterminada es 0083, aunque también se puede introducir directamente 83. Al introducirla, cuando el tercer símbolo "*" contando de izquierda a derecha se convierta en la tecla de retorno, pulse la tecla "E" para confirmar.
Si la contraseña introducida es incorrecta, puede pulsar simultáneamente las teclas "+" y "-" para cancelar la entrada y volver a intentarlo.
Tabla de consulta rápida de configuración de parámetros
| Función | Operación de teclas | Descripción |
|---|---|---|
| Entrar en el menú | Pulsar la tecla "E" | Entrar en la matriz de funciones desde la página de visualización principal |
| Seleccionar elemento del menú | Pulsar la tecla "+" o "-" | Desplazarse para buscar USER INTERFACE |
| Confirmar entrada | Pulsar la tecla "E" | Guardar la configuración actual |
| Cancelar entrada | Pulsar simultáneamente las teclas "+" y "-" | No guardar los cambios |
| Salir paso a paso | Pulsar simultáneamente las teclas "+" y "-" | Regresar paso a paso a la página de visualización principal |
| Salir rápidamente | Pulsar simultáneamente las teclas "+" y "-" y mantenerlas durante más de 3 segundos | Regresar directamente a la página de visualización principal |
| Introducción de contraseña | Introducir 0083 o 83, pulsar la tecla "E" | Confirmar cuando el tercer "*" se convierta en la tecla de retorno |
Resumen
La configuración de la interfaz de usuario del medidor de caudal másico serie 83 depende principalmente de las combinaciones de operaciones de las teclas táctiles fotosensibles. Mediante la tecla "E" se entra en el menú, con las teclas "+" y "-" se navega y se ajusta, y con las combinaciones de teclas se logra salir rápidamente o cancelar. La introducción de la contraseña es sencilla: por defecto 0083 o 83. Siguiendo los pasos anteriores, tanto el personal técnico de ingeniería como el de compras pueden completar eficientemente la configuración del instrumento.
