Promag 10 Instrucciones de visualización de arranque y operación de teclas
Después de encender, el caudalímetro electromagnético Promag 10 ejecuta automáticamente una autocomprobación y muestra la interfaz de medición. Comprender correctamente la información de visualización de arranque y las funciones de las teclas es la base para la puesta en marcha en campo y el mantenimiento diario. Este artículo, basado en el manual de operación oficial, resume el proceso de arranque y los puntos clave de la operación de teclas.
I. Proceso de visualización de arranque

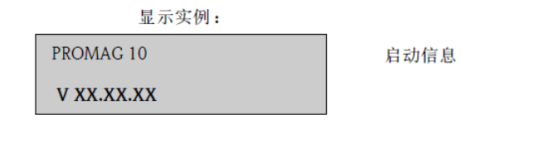

1. Autocomprobación al encender
Después de conectar la alimentación, el Promag 10 realiza primero una autocomprobación interna; la pantalla mostrará sucesivamente información como la versión de software y el estado del sistema. Una vez superada la autocomprobación, entra automáticamente en la interfaz principal de medición.

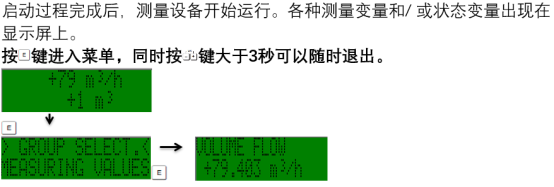

2. Contenido mostrado en la interfaz principal
La interfaz principal de medición normalmente muestra los siguientes parámetros clave:
- Caudal instantáneo: valor de caudal actual y unidad (p. ej., m³/h, L/min)
- Caudal acumulado: acumulación directa, inversa o neta
- Estado de alarma: si hay alarma, muestra el icono o código de alarma
- Estado del sistema: como detección de tubo vacío, estado de excitación, etc.
II. Funciones de las teclas y operación
1. Disposición de las teclas
El Promag 10 normalmente dispone de cuatro teclas de operación, situadas debajo de la pantalla. Las funciones de cada tecla se muestran en la siguiente tabla:
| Tecla | Identificación | Descripción de la función |
|---|---|---|
| Tecla izquierda | +/- | Cambiar el parámetro mostrado o modificar el valor |
| Tecla central | E | Entrar al menú, confirmar la selección |
| Tecla derecha | → | Mover el cursor o salir del menú actual |
| Teclas combinadas | + y - | Pulsar simultáneamente para volver al menú superior o cancelar la operación |

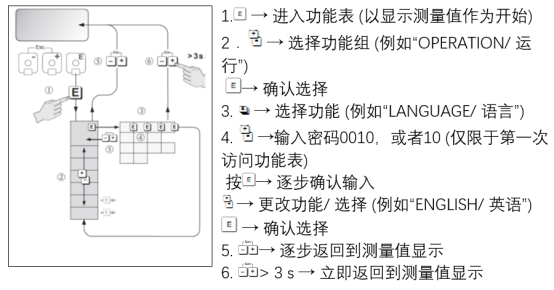

2. Pasos básicos de operación
A continuación se muestra el flujo de operación habitual:
- Consultar el caudal acumulado: en la interfaz principal, pulse la tecla izquierda para cambiar la visualización hasta que aparezca el valor de caudal acumulado.
- Entrar al menú: pulse la tecla central E para entrar al menú principal; use la tecla izquierda o derecha para seleccionar el elemento del menú.
- Modificar parámetros: tras seleccionar el parámetro, pulse la tecla E para entrar en el estado de edición; use la tecla izquierda para ajustar el valor, la tecla derecha para mover el cursor y la tecla E para confirmar.
- Salir del menú: pulse la tecla derecha para salir paso a paso, o pulse simultáneamente las teclas izquierda y derecha para volver directamente a la interfaz principal.
III. Precauciones
- Antes de operar, asegúrese de haber leído el manual completo para evitar modificar parámetros por error y afectar la medición.
- Si se muestra un código de alarma, elimine primero el fallo antes de continuar operando.
- La respuesta de las teclas puede variar ligeramente según la temperatura ambiente o el grado de protección; es un fenómeno normal.
- Si no se opera durante mucho tiempo, la pantalla puede volver automáticamente a la interfaz principal o entrar en modo de salvapantallas.
IV. Resumen
Dominar la visualización de arranque y la operación de teclas del Promag 10 puede mejorar notablemente la eficiencia de la puesta en marcha en campo. Se recomienda al personal de ingeniería familiarizarse con la estructura del menú y las funciones habituales combinando este artículo con el manual del equipo, para garantizar el funcionamiento estable del caudalímetro.
