Resumen de la configuración del rango de salida de corriente del Promag 10
Promag 10 es un caudalímetro electromagnético lanzado por Endress+Hauser, y la configuración de su rango de salida de corriente afecta directamente la precisión de adquisición de la señal. Configurar correctamente el rango de caudal correspondiente a 4-20 mA es un paso clave para garantizar la precisión de medición del sistema.
Este artículo está dirigido al personal técnico de ingeniería y al personal de compras, y proporciona un proceso de configuración claro y una tabla de correspondencia de parámetros para ayudarle a completar rápidamente la puesta en marcha en sitio.
Preparativos antes de la configuración
Herramientas y condiciones necesarias
- El transmisor Promag 10 debe estar energizado y en estado de medición normal
- Módulo de visualización local o herramienta de configuración con permisos de operación
- Confirmar los valores límite superior e inferior del caudal requeridos por el proceso (por ejemplo, 0~100 m³/h)
Confirmación de parámetros clave
Antes de la configuración, se debe definir claramente el valor de caudal de fondo de escala y el valor de corriente correspondiente. Normalmente, 4 mA corresponde al caudal inferior y 20 mA al caudal superior.
Pasos para configurar el rango de salida de corriente

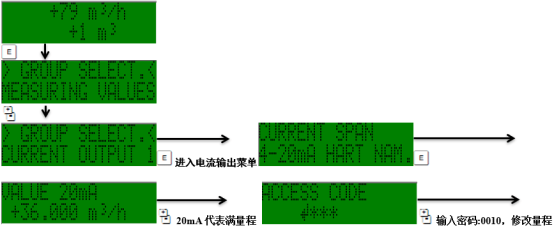

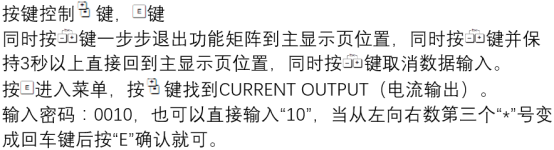

Paso 1: Acceder al menú de parámetros
- Ingrese al menú principal presionando la tecla "E" en el módulo de visualización local.
- Seleccione "Setup" → "Current output".
Paso 2: Configurar los parámetros del rango
- Configure "Current span" en 4-20 mA (o seleccione otro rango según los requisitos del sistema).
- Introduzca el valor de caudal correspondiente a "Value 0%" (es decir, el punto de 4 mA).
- Introduzca el valor de caudal correspondiente a "Value 100%" (es decir, el punto de 20 mA).
- Confirme la configuración de "Failsafe mode", normalmente seleccione "Minimum" o "Maximum".
Paso 3: Guardar y verificar
- Presione la tecla "E" para guardar la configuración.
- Regrese a la interfaz de medición y verifique si la salida de corriente corresponde al caudal.
- Si es necesario, utilice un multímetro en serie para medir el valor de corriente real.
Tabla de correspondencia de parámetros de configuración del rango
| Parámetro | Descripción | Configuración típica |
|---|---|---|
| Current span | Rango de salida de corriente | 4-20 mA |
| Value 0% | Caudal correspondiente a 4 mA | 0 m³/h |
| Value 100% | Caudal correspondiente a 20 mA | 100 m³/h |
| Failsafe mode | Estado de salida en caso de fallo | Minimum (3.6 mA) |
Precauciones y preguntas frecuentes
Precauciones clave

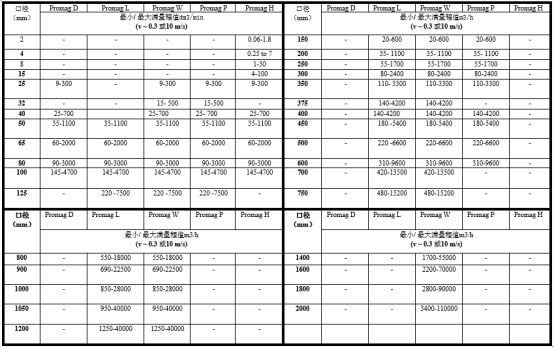

- Asegúrese de que el caudal de fondo de escala no supere el caudal máximo permitido por el sensor.
- Los valores de caudal correspondientes a 4 mA y 20 mA deben cubrir el rango real del proceso para evitar el truncamiento de la señal.
- Después de modificar el rango, se deben actualizar simultáneamente los parámetros de escalado del sistema host o del PLC.
Preguntas frecuentes
- La salida de corriente no cambia: Verifique si el cableado es correcto y confirme que el transmisor no esté en modo de fallo.
- Gran desviación del valor de corriente: Vuelva a calibrar los puntos de 4 mA y 20 mA, o verifique si la tensión de alimentación es estable.
Resumen
Configurar correctamente el rango de salida de corriente del Promag 10 es la base para garantizar la precisión de la medición de caudal. Si sigue los pasos anteriores y presta atención a la coincidencia y verificación de parámetros, podrá mejorar eficazmente la fiabilidad del sistema.
Para obtener descripciones de parámetros más detalladas, consulte el manual técnico oficial de Endress+Hauser o póngase en contacto con el soporte técnico.
