Guía de configuración y ajuste de la detección de tubo vacío del Promag 10

Descripción general de la función de detección de tubo vacío del Promag 10

La función de detección de tubo vacío (EPD) del caudalímetro electromagnético Promag 10 se utiliza para monitorear si el tubo de medición está completamente lleno. Esta función puede identificar eficazmente el estado de tubo vacío o parcialmente lleno, evitando mediciones erróneas. La configuración y el ajuste correctos del EPD son esenciales para garantizar el funcionamiento fiable del caudalímetro.

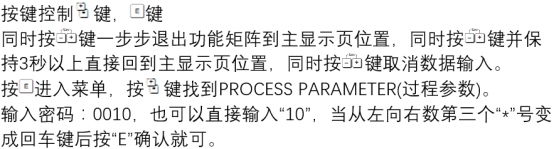

Pasos de configuración de la detección de tubo vacío

Condiciones de activación y estado predeterminado

La opción de detección de tubo vacío ON no es visible a menos que el sensor del caudalímetro esté configurado con electrodos EPD. De fábrica, esta función está configurada por defecto en OFF; si se necesita, se puede activar manualmente. La calibración de fábrica utiliza agua con una conductividad de 500 μS/cm; si la conductividad del fluido se desvía demasiado de este valor, se recomienda realizar el ajuste de tubo vacío y tubo lleno en el sitio.

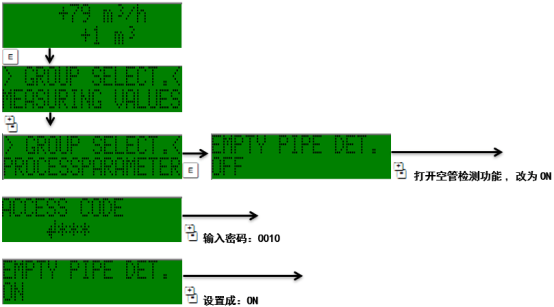

Instrucciones de ajuste

Después de activar la opción ON, se puede obtener un coeficiente de ajuste válido. Durante el proceso de ajuste se deben tener en cuenta las siguientes situaciones:

• ADJUSTMENT FULL=EMPTY: los valores de ajuste de tubo vacío y tubo lleno son iguales, lo que indica que el ajuste puede no ser válido.
• ADJUSTMENT NOT OK: debido a que la conductividad del fluido está fuera del rango permitido, no se puede realizar el ajuste.

Si se produce el error anterior, se debe repetir el ajuste de tubo vacío o tubo lleno hasta que sea exitoso.

Errores del proceso EPD y respuesta

Alarma de error y salida

Si el ajuste de tubo vacío y tubo lleno no es correcto, se mostrará la alarma de error correspondiente. El error del proceso EPD se puede emitir a través de la salida de estado de configuración; la configuración predeterminada de fábrica es solo como información de aviso y no afecta la salida.

Respuesta ante tubería parcialmente llena

Cuando la función EPD está activada y responde a una tubería parcialmente llena o vacía, el visualizador muestra el mensaje EMPTY PIPE y caudal cero. Si la función EPD no está activada, el instrumento de medición puede presentar las siguientes respuestas:

• Fluctuación de la lectura de caudal
• Caudal cero
• Valores de caudal extremadamente altos

Por lo tanto, se recomienda activar la función EPD en condiciones en las que pueda producirse tubo vacío o parcialmente lleno, para garantizar la exactitud de la medición.

Comparación de parámetros clave y configuraciones

A través de la configuración y el ajuste anteriores, se puede garantizar el funcionamiento estable del caudalímetro electromagnético Promag 10 en condiciones de trabajo complejas y reducir los errores de medición.
