Guía de configuración de detección de tubo vacío del caudalímetro electromagnético Promag 50

Explicación detallada de la función de detección de tubo vacío del caudalímetro electromagnético Promag 50

En la medición industrial de caudal, los caudalímetros electromagnéticos pueden presentar fluctuaciones en la visualización y valores distintos de cero con caudal cero debido a la presencia de gas o al no estar llena la tubería, e incluso valores anormalmente altos. La función de detección de tubo vacío que ofrece Promag 50 puede identificar eficazmente estas condiciones de trabajo, garantizando una medición estable.

Modos de detección de tubo vacío y configuración

Promag 50 admite dos modos de detección de tubo vacío: EPD (detección de tubo vacío) y OED (detección de tubo vacío optimizada). Según los requisitos de la aplicación, se puede seleccionar la siguiente configuración mediante parámetros:

• OFF: Ni EPD ni OED están activados.
• ON SPECIAL: Solo se aplica a diámetros nominales (DN) específicos.
• OED- ON STANDARD: Activa OED en modo estándar.

Pasos de configuración

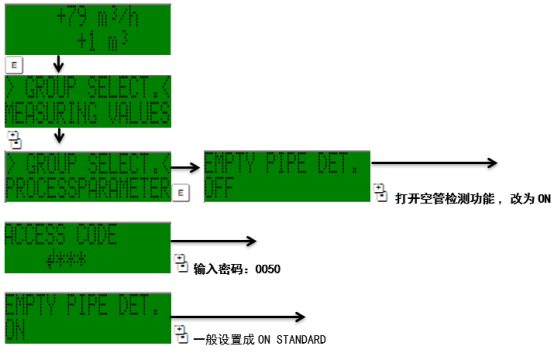

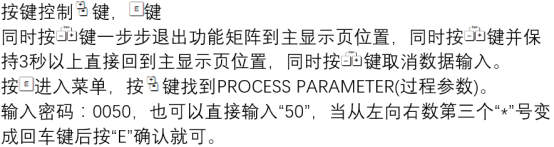

1. Acceda al menú de configuración de parámetros del instrumento y busque la opción de detección de tubo vacío.
2. Según el diámetro de la tubería y el escenario de aplicación, seleccione el modo adecuado (OFF, ON SPECIAL u OED- ON STANDARD).
3. Guarde la configuración y salga; observe si la visualización del caudal es estable.

Comparación de modos y recomendaciones de selección

Los escenarios de aplicación y las características de los diferentes modos se muestran en la siguiente tabla:

Se recomienda seleccionar el modo OED- ON STANDARD en condiciones propensas a tubo vacío o presencia de gas, para mejorar la fiabilidad de la medición.
