Guía de configuración rápida del caudalímetro electromagnético Promag 50
El Promag 50 es un caudalímetro electromagnético ampliamente utilizado en el sector industrial, y su función de configuración rápida puede mejorar significativamente la eficiencia de la puesta en marcha. Esta guía está dirigida al personal técnico de ingeniería y de compras, y proporciona pasos de configuración claros y puntos clave.
I. Preparativos antes de la configuración
Antes de comenzar la configuración rápida, asegúrese de haber completado los siguientes preparativos para evitar interrupciones en la operación o daños al equipo.
- Verificar la alimentación y el cableado: Confirme que la tensión de alimentación coincida con la placa de características y que los cables de señal estén conectados correctamente.
- Confirmar el estado de la tubería: La tubería debe estar llena y la dirección del fluido debe coincidir con la flecha del sensor.
- Preparar la lista de parámetros: Incluya parámetros clave como el diámetro de la tubería, el rango de medición y la conductividad del medio.
II. Pasos de configuración rápida
El Promag 50 admite la configuración rápida a través de la pantalla local o del software de puesta en marcha; a continuación se presentan los pasos generales.

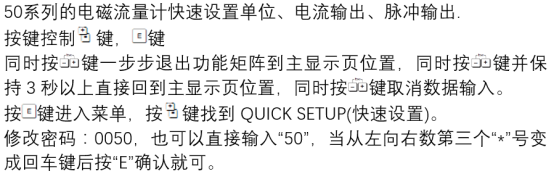

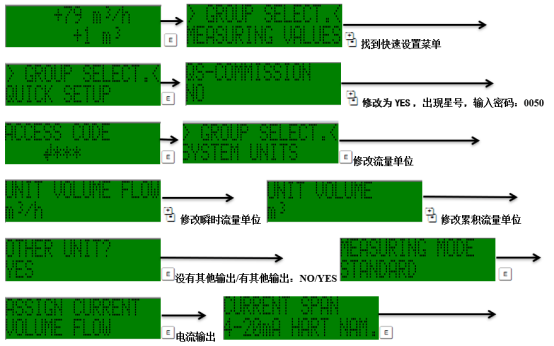

2.1 Acceder al menú de configuración rápida
- Después de encender, espere a que finalice la autocomprobación del equipo.
- Pulse la tecla "E" para entrar en el menú principal y seleccione "Quick Setup".
- Introduzca la contraseña (la contraseña predeterminada de fábrica es "50").

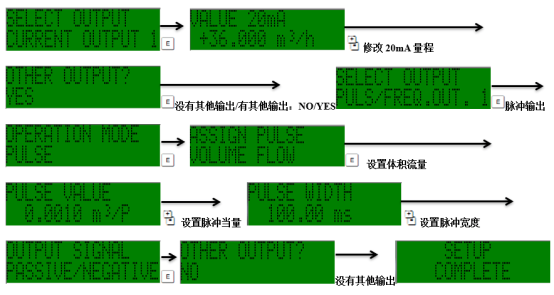

2.2 Configurar los parámetros clave
Según la aplicación real, configure los siguientes parámetros en orden:
- Diámetro de la tubería: Debe coincidir con la placa de características del sensor.
- Rango de medición: Se recomienda configurarlo entre 1,2 y 1,5 veces el caudal habitual.
- Conductividad del medio: Asegúrese de que sea superior al requisito mínimo (normalmente ≥5 µS/cm).
- Señal de salida: Seleccione salida de 4-20 mA, de impulsos o de frecuencia.
2.3 Guardar y verificar
- Una vez completada la configuración, seleccione "Save" para guardar los parámetros.
- Vuelva a la pantalla principal y compruebe si el valor medido es estable.
- Si es necesario, realice una calibración de cero.
III. Referencia y comparación de parámetros
La siguiente tabla enumera los valores recomendados de los parámetros habituales del Promag 50, como referencia durante la configuración rápida.
| Parámetro | Valor recomendado | Descripción |
|---|---|---|
| Diámetro de la tubería | Coincidente con el sensor | Debe coincidir; de lo contrario, afecta a la precisión |
| Rango de medición | 1,2~1,5 veces el caudal habitual | Evita errores por exceso de rango o bajo caudal |
| Conductividad | ≥5 µS/cm | Por debajo de este valor se requiere un tratamiento especial |
| Señal de salida | 4-20 mA | Seleccionar según el sistema de control |
IV. Preguntas frecuentes y precauciones
Durante la configuración rápida pueden surgir los siguientes problemas; consulte las sugerencias de solución.
- Fluctuación del valor medido: Compruebe si la tubería está llena y elimine las burbujas.
- Sin señal de salida: Confirme que el cableado sea correcto y que los parámetros de salida estén habilitados.
- Error de contraseña: Pruebe la contraseña predeterminada "50" o póngase en contacto con el fabricante.
Atención: Después de modificar los parámetros, asegúrese de guardarlos y registre los valores configurados para el mantenimiento posterior.
V. Resumen
La función de configuración rápida del Promag 50 ayuda a los usuarios a completar rápidamente la puesta en marcha, pero es necesario garantizar la exactitud de los parámetros. Si se sigue esta guía, se puede mejorar la eficiencia de la configuración y garantizar la fiabilidad de la medición.
