Descripción general de la salida de corriente simulada del Promass 80
Promass 80 es un caudalímetro másico Coriolis lanzado por Endress+Hauser, ampliamente utilizado en la medición de caudal industrial. Su función de salida de corriente simulada permite al usuario simular una señal de corriente de 4-20 mA sin flujo real, para la puesta en marcha del sistema y el diagnóstico de fallos.
Esta función es especialmente importante para ingenieros técnicos y personal de compras, ya que permite verificar rápidamente el circuito de salida del transmisor y la respuesta de los equipos receptores aguas abajo.
Escenarios de aplicación de la salida de corriente simulada
Usos típicos
- Verificar la integridad del circuito de salida de corriente durante la puesta en marcha
- Aislar el transmisor del proceso durante la resolución de problemas
- Calibrar los módulos de entrada analógica del PLC o DCS aguas abajo
- Simular señales de caudal durante la puesta en marcha conjunta del sistema
Ventajas
- No requiere flujo real, ahorrando tiempo y costes
- Permite establecer con precisión el valor de corriente de salida, mejorando la precisión de la puesta en marcha
- Evita la imposibilidad de realizar pruebas debido a limitaciones de las condiciones del proceso

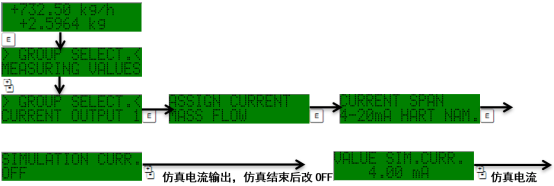

Pasos de configuración de la salida de corriente simulada
Los siguientes pasos son aplicables a los transmisores de la serie Promass 80; el menú específico puede variar ligeramente según la versión de firmware.

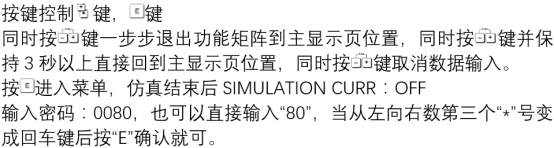

- Acceda al menú principal del transmisor y seleccione el grupo de funciones "Diagnóstico/Servicio" o "Simulación".
- Seleccione la opción "Salida de corriente simulada".
- Establezca el modo de simulación en "Activado".
- Introduzca el valor de corriente objetivo (por ejemplo, 4 mA, 12 mA, 20 mA) y confirme la salida.
- Utilice un multímetro para medir los terminales de salida de corriente y verificar el valor de salida real.
- Una vez finalizada la prueba, establezca el modo de simulación en "Desactivado" para restablecer la medición normal.
Configuración de parámetros y precauciones
Parámetros clave
| Parámetro | Descripción | Valor típico |
|---|---|---|
| Modo de simulación | Activar/desactivar la función de simulación | Activado |
| Valor de corriente simulada | Corriente de salida configurada | 4-20 mA |
| Rango de salida | Rango de caudal correspondiente | 0-caudal máximo |
| Respuesta de alarma | Comportamiento de alarma durante la simulación | Mantener/Ignorar |
Precauciones
- Durante la simulación, el valor de medición real se ignora y la salida se fija en el valor establecido.
- Asegúrese de desactivar la simulación una vez finalizada para no afectar la producción normal.
- La salida de corriente simulada puede activar alarmas del sistema; es necesario notificar de antemano al personal correspondiente.
- Solo el personal autorizado debe realizar la operación para evitar acciones erróneas.
Preguntas frecuentes y solución de problemas
Sin salida de corriente
- Verifique si el modo de simulación está activado
- Confirme que el cableado es correcto y la alimentación es normal
- Compruebe si el fusible está fundido
Desviación grande del valor de corriente
- Utilice un multímetro de alta precisión para medir
- Verifique si la resistencia de carga está dentro del rango permitido
- Vuelva a calibrar la salida de corriente
Si el problema persiste, se recomienda contactar con el soporte técnico de Endress+Hauser.
