Resumen de la configuración de la salida de corriente en estado de alarma del Promass 80
En los caudalímetros de la serie Promass 80, el comportamiento de la salida de corriente en estado de alarma se puede configurar mediante parámetros. Una configuración correcta garantiza la seguridad del sistema y el cumplimiento de la norma NAMUR. Este artículo presenta cuatro modos opcionales y sus escenarios de aplicación.
[Haga clic en la imagen para ampliarla]

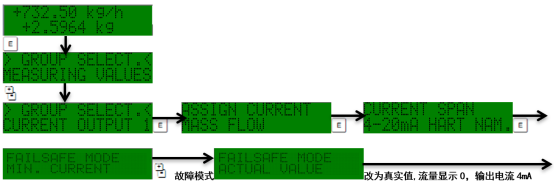

Explicación detallada de los modos de salida de corriente en estado de alarma
El Promass 80 ofrece cuatro modos de salida de corriente de alarma, que el usuario puede seleccionar según los requisitos del proceso.
- MIN. CURRENT VALUE (Valor mínimo de corriente): En caso de alarma, se emite el valor mínimo de corriente preestablecido; el valor predeterminado de fábrica es 3,5 mA.
- MAX. CURRENT VALUE (Valor máximo de corriente): En caso de alarma, se emite el valor máximo de corriente preestablecido, normalmente 22 mA o 21 mA.
- HOLD VALUE (Valor de retención): En caso de alarma, se mantiene el último valor de corriente válido anterior a la alarma.
- ACTUAL VALUE (Valor real): En caso de alarma, se continúa emitiendo la corriente correspondiente al valor de medición real, sin realizar ninguna corrección.
Configuración de fábrica del modo de falla y norma NAMUR
Configuración predeterminada del valor mínimo de corriente

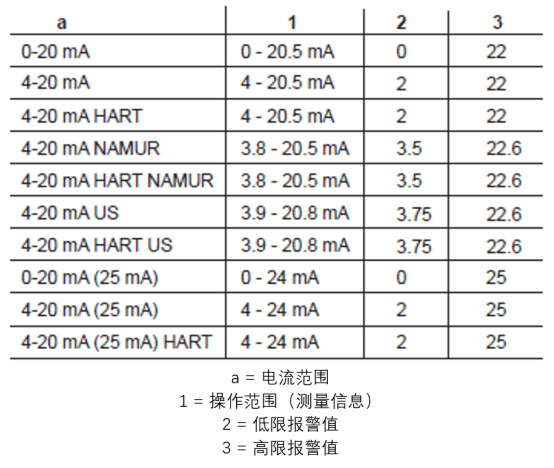

Cuando CURRENT SPAN (rango de corriente) está configurado como 4-20 mA HART NAMUR, la configuración de fábrica en estado de alarma es MIN. CURRENT VALUE, y la salida de corriente es de 3,5 mA. Esta configuración cumple con la recomendación NAMUR NE43 y se utiliza para indicar fallas.
Precauciones para otros rangos
Si el rango de corriente no es el estándar NAMUR, la salida de alarma puede ser diferente; consulte la configuración del rango específico. Se recomienda confirmar el valor de corriente de alarma durante la puesta en marcha para evitar confusiones con la señal normal.
[Haga clic en la imagen para ampliarla]
Comparación de los modos de salida de corriente de alarma y recomendaciones de selección
| Modo | Corriente de salida | Escenario de aplicación |
|---|---|---|
| MIN. CURRENT VALUE | 3,5 mA (predeterminado) | Cumple con la norma NAMUR, indicación de falla segura |
| MAX. CURRENT VALUE | 22 mA (típico) | Casos que requieren alarma de alta corriente |
| HOLD VALUE | Mantener el último valor | Evitar que un cambio brusco de corriente afecte el control durante la alarma |
| ACTUAL VALUE | Valor de medición real | Se requiere monitoreo continuo del valor real |
Al seleccionar, se deben considerar los requisitos de seguridad del sistema, la compatibilidad del controlador y la continuidad del proceso. Por lo general, se recomienda utilizar MIN. CURRENT VALUE para identificar rápidamente las fallas.
