Resumen de la configuración del rango de salida de corriente del Promass 80
El Promass 80 es un caudalímetro másico Coriolis lanzado por Endress+Hauser, ampliamente utilizado en mediciones de procesos industriales. La configuración del rango de salida de corriente es un paso clave en la puesta en marcha y el uso; una configuración correcta del rango garantiza una transmisión precisa de la señal. Este artículo presenta el método de configuración paso a paso para ayudarle a completar la configuración rápidamente.
Preparación antes de la configuración
Antes de comenzar la configuración, asegúrese de contar con las siguientes condiciones:
- El transmisor Promass 80 está correctamente instalado y energizado.
- Se ha obtenido el manual de operación o se conoce el modo de operación de la pantalla local.
- Prepare las herramientas necesarias, como un destornillador pequeño (para abrir la carcasa).
- Confirme el tipo de señal de salida (4-20 mA) y el rango requerido.
Si utiliza un comunicador HART o el software FieldCare, conecte previamente la interfaz de comunicación.
Pasos para configurar el rango de salida de corriente

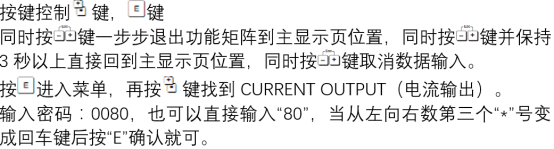

Los siguientes pasos se basan en la operación mediante la pantalla local, utilizando las teclas del transmisor.

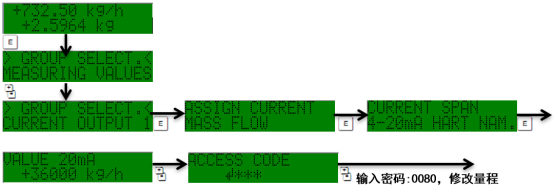

- Acceder al menú principal: Presione la tecla "E" para entrar al menú principal, use las teclas "+" o "-" para seleccionar el menú "Setup" y presione "E" para confirmar.
- Seleccionar salida de corriente: En el menú Setup, busque "Current output 1" o "Current output 2" (según el cableado real) y presione "E" para entrar.
- Configurar el valor del rango: Seleccione "Assign current output" y confirme la variable de salida (por ejemplo, caudal másico). Luego seleccione "Current span" para establecer los valores correspondientes a 4 mA y 20 mA. Normalmente se selecciona "4-20 mA HART" o "4-20 mA".
- Introducir el límite inferior del rango: Seleccione "Value 4mA", introduzca el valor de caudal correspondiente a 4 mA (por ejemplo, 0 kg/h) y presione "E" para confirmar.
- Introducir el límite superior del rango: Seleccione "Value 20mA", introduzca el valor de caudal correspondiente a 20 mA (por ejemplo, 1000 kg/h) y presione "E" para confirmar.
- Guardar la configuración: Presione la tecla "E" para guardar, luego presione "ESC" para regresar al menú principal. La configuración entra en vigor inmediatamente.
Precauciones y problemas comunes
Durante la configuración se deben tener en cuenta los siguientes puntos para evitar errores:
- Asegúrese de que los valores de los límites superior e inferior del rango estén dentro del rango de medición del sensor; de lo contrario, puede generarse una alarma.
- Si la señal de salida se utiliza en un sistema de seguridad, confirme que el rango cumpla con los requisitos de seguridad.
- Después de la configuración, verifique la exactitud del valor de corriente mediante la función de simulación de salida.
- Si utiliza comunicación HART, la configuración del rango puede verse afectada por el sistema host; deben mantenerse consistentes.
Problema común: si la corriente de salida no cambia, verifique si el cableado está flojo o si el transmisor está en estado de alarma.
Referencia y comparación de parámetros
La siguiente tabla enumera los parámetros comunes y las descripciones del rango de salida de corriente del Promass 80, para referencia durante la configuración.
| Parámetro | Descripción | Valor típico |
|---|---|---|
| Tipo de salida | Modo de salida de corriente | 4-20 mA HART |
| Límite inferior del rango (4 mA) | Valor de caudal correspondiente a 4 mA | 0 kg/h |
| Límite superior del rango (20 mA) | Valor de caudal correspondiente a 20 mA | 1000 kg/h |
| Corriente de alarma | Corriente de salida en caso de falla | 22 mA |
La configuración correcta del rango de salida de corriente garantiza la coincidencia de señales entre el Promass 80 y el sistema de control, mejorando la precisión de medición y la estabilidad del sistema.
