Descripción general de la función de corte de flujo bajo del Promass 80
El corte de flujo bajo (Low Flow Cutoff) es una función importante del caudalímetro másico Coriolis Promass 80, utilizada para suprimir la salida de flujo falsa cuando el fluido en la tubería está cerca del reposo. Cuando el valor medido es inferior al umbral configurado, el transmisor fuerza el flujo a cero, evitando que la deriva del punto cero causada por vibraciones, burbujas o tensiones de instalación se interprete erróneamente como flujo real.
Una configuración razonable del valor de corte de flujo bajo puede mejorar significativamente la estabilidad en escenarios como control por lotes, dosificación de llenado y liquidación comercial. Este artículo toma como ejemplo el transmisor de la serie Promass 80 para explicar los pasos de operación en campo y las recomendaciones de parámetros.
Preparación antes de la configuración
Herramientas y permisos necesarios
- Confirme que el transmisor esté encendido y en modo de medición.
- Prepare las teclas del panel de operación o la herramienta de configuración FieldCare/FieldMate.
- Obtenga la contraseña de usuario (si la protección de escritura está habilitada).
- Registre el valor de corte actual para poder restaurarlo en caso de anomalía.
Confirmación de los parámetros del proceso
Antes de la configuración, es necesario determinar el flujo real mínimo y el nivel de ruido del punto cero en la tubería. Por lo general, el valor de corte se toma entre el 0,5 % y el 2 % del rango de medición, o ligeramente superior al valor de fluctuación del punto cero observado en campo. El valor específico debe determinarse combinando la viscosidad del medio, el diámetro de la tubería y las condiciones de instalación.
Pasos para la configuración del corte de flujo bajo

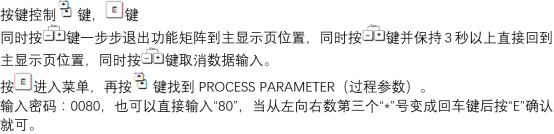

Acceso al menú de parámetros
- Presione la tecla E en el panel para acceder al menú principal.
- Utilice las teclas +/- para seleccionar el menú "Setup" (Configuración).
- Acceda al submenú "Process Parameter" (Parámetro de proceso).
- Localice la opción "Low Flow Cutoff" (Corte de flujo bajo).
[Haga clic en la imagen para ampliarla]

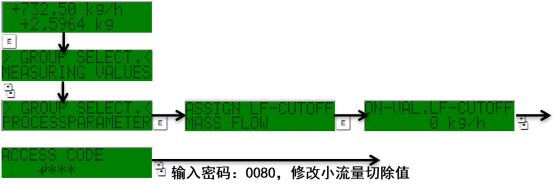

Modificación del valor de corte
- Presione la tecla E para entrar en el estado de edición; el valor comenzará a parpadear.
- Utilice las teclas +/- para ajustar el valor de corte; la unidad es la misma que la unidad de flujo actual.
- Presione la tecla E para confirmar la entrada.
- Verifique que el valor mostrado cumpla con los requisitos del proceso.
[Haga clic en la imagen para ampliarla]
Guardar y salir
- Presione la tecla E para volver al menú anterior.
- Seleccione "Save" (Guardar) para escribir los parámetros.
- Presione la tecla E para confirmar; el transmisor volverá automáticamente al modo de medición.
Recomendaciones de parámetros y precauciones
Referencia de valores de corte típicos
| Escenario de aplicación | Valor de corte recomendado | Descripción |
|---|---|---|
| Monitoreo general de procesos | 0,5 %~1 % del rango de medición | Equilibra sensibilidad y estabilidad |
| Llenado por lotes | 1 %~2 % del rango de medición | Evita errores de medición por goteo |
| Medios de alta viscosidad | 2 %~5 % del rango de medición | Suprime el ruido del punto cero |
| Liquidación comercial | Según el reglamento de verificación | Debe cumplir con las normativas de metrología |
Precauciones clave
- El valor de corte no debe ser demasiado grande, de lo contrario se perderán señales reales de flujo bajo.
- El valor de corte no debe ser demasiado pequeño, de lo contrario las fluctuaciones del punto cero provocarán un aumento ficticio del totalizador.
- Después de la modificación, se debe realizar una calibración del punto cero para asegurar la condición de tubería llena y en reposo.
- Si el transmisor está en estado de protección de escritura, primero se debe desbloquear.
Solución de problemas comunes
El flujo no se pone a cero después de la configuración
Las posibles causas incluyen tubería no llena, presencia de burbujas o tensiones de instalación. Se recomienda verificar la dirección de instalación y la situación de purga, y si es necesario, volver a realizar la calibración del punto cero.
La señal de flujo bajo se corta erróneamente
Si el flujo mínimo real es inferior al valor de corte, se debe reducir adecuadamente el valor de corte, o confirmar si el proceso realmente presenta un flujo mínimo continuo. Se puede observar el ruido del punto cero con el gráfico de tendencia antes de ajustar.
Resumen
La configuración del corte de flujo bajo del Promass 80 es sencilla de operar, pero la selección de parámetros afecta directamente la precisión de la medición. Se recomienda que el personal técnico de ingeniería determine el valor de corte considerando de forma integral las características del medio, el diámetro de la tubería y los requisitos del proceso, y verifique la estabilidad del punto cero después de la modificación. Una configuración correcta puede mejorar eficazmente la fiabilidad del caudalímetro en condiciones de flujo bajo.
