Resumen de la modificación de unidades de flujo del Promass 80
Promass 80 es un caudalímetro másico de efecto Coriolis lanzado por Endress+Hauser, ampliamente utilizado en la medición de procesos industriales. En aplicaciones prácticas, a menudo es necesario modificar las unidades del sistema de flujo instantáneo y flujo acumulado según los requisitos del proceso. Este artículo presenta los métodos de modificación paso a paso para ayudar al personal técnico de ingeniería y de compras a completar rápidamente la configuración.
[Haga clic en la imagen para ampliarla]
Trabajos de preparación antes de la modificación
Confirmación de seguridad y permisos
- Asegúrese de que el caudalímetro esté en estado de medición detenida o flujo bajo para evitar operaciones erróneas que afecten el proceso.
- Confirme que tiene acceso de nivel ingeniero o nivel experto; normalmente se requiere introducir una contraseña.
- Prepare el manual de operación y verifique si la estructura del menú coincide con la versión del instrumento en sitio.
Registro de parámetros originales
Antes de la modificación, se recomienda registrar la configuración actual de unidades para poder restaurarla en caso de anomalía. Puede utilizar la pantalla local o el software de configuración (como FieldCare) para leer los parámetros.

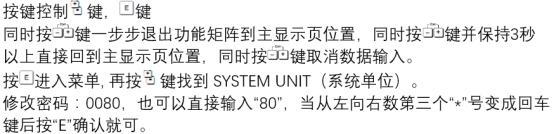

Pasos para modificar la unidad de flujo instantáneo
Acceso al menú principal
- Pulse la tecla E para entrar al menú principal.
- Utilice las teclas + o - para seleccionar “Setup” (Configuración).
- Pulse la tecla E para confirmar.
Selección de unidades del sistema
- En el menú Setup, seleccione “System Units” (Unidades del sistema).
- Pulse la tecla E para entrar.
- Seleccione “Mass Flow” (Flujo másico) o “Volume Flow” (Flujo volumétrico), según el tipo de unidad requerido.
- Pulse la tecla E para entrar a la lista de unidades.
Configuración de la unidad objetivo
- Seleccione de la lista la unidad deseada, como kg/h, t/h, lb/min, etc.
- Pulse la tecla E para confirmar; la pantalla mostrará “Selection saved”.
- Pulse la tecla ESC para regresar al menú superior.

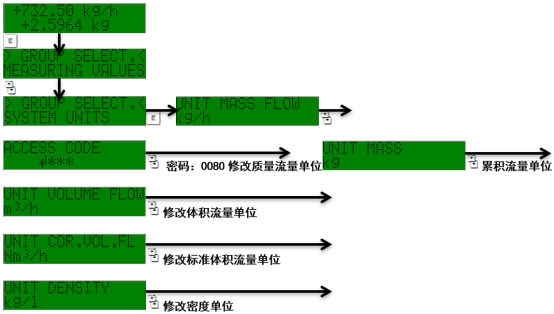

Pasos para modificar la unidad de flujo acumulado
Acceso a la configuración del totalizador
- Regrese al menú Setup.
- Seleccione “System Units”.
- Seleccione “Totalizer” (Totalizador).
- Pulse la tecla E para entrar.
Selección de la unidad acumulada
- Seleccione “Mass” o “Volume”, correspondiente al tipo de unidad de flujo instantáneo.
- Seleccione de la lista la unidad objetivo, como kg, t, lb, etc.
- Pulse la tecla E para guardar.
Reinicio del valor acumulado (opcional)
Después de modificar la unidad, el valor acumulado puede requerir un reinicio para evitar errores de conversión de unidades. Entre al menú “Totalizer”, seleccione “Reset” y confirme.
[Haga clic en la imagen para ampliarla]
Opciones de unidades comunes y relaciones de conversión
| Tipo de unidad | Unidades disponibles | Ejemplo de conversión |
|---|---|---|
| Flujo másico | kg/h, t/h, lb/min, g/s | 1 t/h = 1000 kg/h |
| Flujo volumétrico | m³/h, L/min, gal/min | 1 m³/h = 1000 L/h |
| Masa acumulada | kg, t, lb | 1 t = 1000 kg |
| Volumen acumulado | m³, L, gal | 1 m³ = 1000 L |
Precauciones y solución de problemas
Verificación después de la modificación
- Verifique si el valor mostrado de flujo instantáneo es razonable y coherente con lo esperado por el proceso.
- Confirme que la unidad de flujo acumulado coincida con la unidad instantánea para evitar errores dimensionales.
- Si la visualización es anómala, intente apagar y reiniciar o restaurar la configuración de fábrica.
Preguntas frecuentes
- No se puede acceder al menú: verifique los permisos de contraseña o el bloqueo de hardware.
- Lista de unidades incompleta: confirme que el modelo del instrumento y la versión de software admitan las unidades requeridas.
- Salto del valor acumulado: no se reinició el valor acumulado después de modificar la unidad; es necesario ponerlo a cero manualmente.
Resumen
Mediante los pasos anteriores, se puede completar eficientemente la modificación de las unidades de flujo instantáneo y acumulado del Promass 80. La correcta configuración de las unidades del sistema es la base para garantizar la precisión de los datos de flujo y la fiabilidad del control del proceso. Se recomienda registrar los cambios de parámetros después de la operación y calibrar periódicamente el instrumento.
