Descripción general de la salida de impulsos de simulación del Promass 83
Promass 83es un caudalímetro másico Coriolis de alta precisión lanzado por Endress+Hauser, ampliamente utilizado en mediciones de procesos industriales. Su función de salida de impulsos de simulación permite simular señales de impulsos cuando no hay caudal real, para pruebas del sistema y diagnóstico de fallos.
Esta función genera impulsos de frecuencia ajustable mediante un generador de señales interno, reemplazando la salida del sensor de caudal real, lo que facilita la verificación de la respuesta de los equipos posteriores (como PLC, contadores).
Escenarios de aplicación de la salida de impulsos de simulación
Puesta en servicio y verificación del sistema
- Cuando la tubería no tiene medio, verificar si la transmisión de la señal de impulsos entre el caudalímetro y el sistema de control superior es correcta.
- Comprobar la función de conteo de impulsos del PLC o del controlador por lotes, asegurando que el cableado y la configuración sean correctos.
Resolución de fallos
- Cuando la salida de caudal real es anormal, determinar mediante los impulsos de simulación si el fallo es del sensor o del circuito posterior.
- Confirmar rápidamente si el módulo de salida de impulsos funciona correctamente, reduciendo el alcance del fallo.
Pasos para configurar la salida de impulsos de simulación

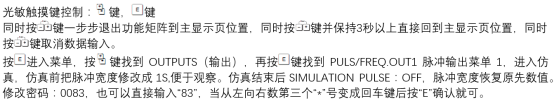

La función de simulación se puede habilitar a través de la pantalla local del Promass 83 o del software de configuración (como FieldCare). A continuación se muestra el flujo de operación típico:

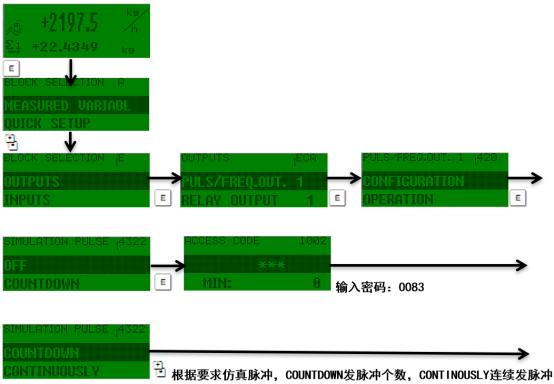

- Acceder al menú: Setup → Simulation → Pulse Output.
- Seleccionar el modo de simulación: Simulation Pulse, y establecer la frecuencia de salida (por ejemplo, 100 Hz).
- Activar la simulación: cambiar Simulation a On; en ese momento, el terminal de salida de impulsos emitirá una onda cuadrada con la frecuencia establecida.
- Verificar la señal: medir el terminal de salida con un osciloscopio o frecuencímetro, confirmando que la frecuencia coincide con el valor establecido.
- Salir de la simulación: una vez finalizada la prueba, cambiar Simulation a Off para restaurar el modo de medición normal.
Descripción de parámetros de la salida de impulsos de simulación
| Parámetro | Descripción | Valor típico |
|---|---|---|
| Frecuencia de simulación | Frecuencia de los impulsos de salida, en Hz | 0,1~10000 Hz |
| Ancho de impulso | Ciclo de trabajo del impulso, normalmente 50% | 50% |
| Nivel de salida | Estándar de nivel de la señal de impulsos | 24V DC o sin tensión |
| Estado de simulación | Activar o desactivar la simulación | On/Off |
Precauciones y preguntas frecuentes
Precauciones
- Durante la simulación, el caudalímetro no realiza mediciones reales; la señal de salida no representa el caudal real y solo se utiliza para pruebas.
- Asegurarse de que la frecuencia de simulación no supere la frecuencia máxima de entrada del equipo posterior, para evitar daños.
- Después de finalizar la prueba, asegurarse de desactivar la simulación para no afectar la producción normal.
Preguntas frecuentes
- Sin salida de impulsos: verificar si la simulación está activada, si el cableado es correcto y si la alimentación es normal.
- Desviación de frecuencia: confirmar que el valor de frecuencia de simulación configurado coincida con el rango de medición del equipo.
- Interferencia de señal: utilizar cable apantallado y asegurar una buena puesta a tierra.
Resumen
La función de salida de impulsos de simulación del Promass 83 proporciona al personal técnico de ingeniería una herramienta de depuración conveniente, que puede acortar eficazmente el tiempo de puesta en marcha del sistema y mejorar la eficiencia en la resolución de fallos. La correcta configuración de los parámetros y el cumplimiento de las precauciones garantizan un proceso de simulación seguro y confiable.
