一、检查变送器铭牌
在接线前，请仔细核对变送器铭牌信息，确保设备型号、电源和输出配置符合现场要求。
- 变送器名称：确认设备型号。
- 订货号：用于备件订购。
- 系列号：唯一标识。
- 扩展订货号：包含附加选项。
- 供电电源/频率、电源功耗：注意是220VAC还是24VDC。
- 附加功能和软件：查看软件版本。
- 有效地输入/输出：确认I/O配置。
- 预留有关特殊的产品信息：如特殊认证。
- 指出操作结构/文件：操作手册编号。
- 预留证书、认证以及在设备版本上附加信息：如ATEX、FM等。
- 专利权：专利信息。
- 防护等级：如IP67。
- 环境温度：允许范围。
二、检查接线腔
打开接线腔盖，查看内部标签，确认接线信息。
- 系列号：与铭牌一致。
- 可能的输入和输出：可用I/O类型。
- 输入和输出信号：具体信号类型。
- 电流输出组态：有源/无源。
- 继电器组态：常开/常闭。
- 端子分配，电源电缆：电源接线端子。
- 端子分配和输入和输出的组态：参考第4、5点。
- 当前设备软件安装的版本：设备版本SW。
- 安装通讯的类型：通讯协议。
- 当前通讯软件的信息：驱动版本和设备描述。
- 更新日期：第6到9点的更新日期。
- 当前更新指定6到11点日期：最新更新日期。
A: Active有源电流输出，不需外供电；P: Passive无源电流输出，需要外供电。
三、分体式质量流量计的传感器和变送器之间接线
分体式安装时，传感器与变送器之间通过专用电缆连接，请根据安装环境选择正确版本。
- a、墙装仪表：非防爆区域和ATEX I3G6/zoe 2。
- b、墙装仪表：ATEX I2G / Zone 1 /FM/CSA。
- c、分体式版本、法兰版本：根据传感器类型。
- d、连接部件和连接壳体的盖子：确保密封。

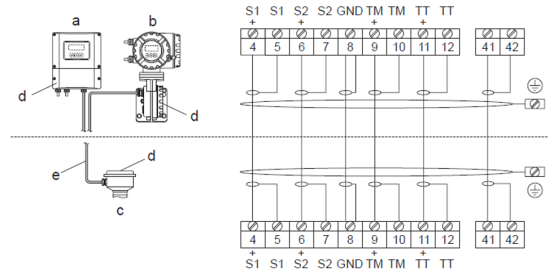

- e、连接电缆：分体式质量流量计接线端子号及颜色：4/5--S1灰色、6/7--S2绿色、8--GND色、9/10--TM粉红色、11/12--TT白色、41/42--棕色。
四、变送器的接线
变送器有铝壳、不锈钢壳和墙装仪表三种形式，接线方式类似，但外壳结构不同。

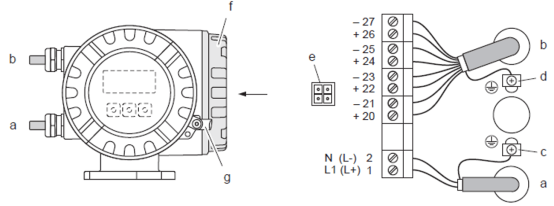

1. 连接变送器（铝壳）
电缆内径：最大2.5 mm²。
- a、供电电缆：端子号1：AC交流L1，DC直流L+；端子号2：AC交流N，DC直流L-。
- b、信号电缆：端子号20--27。
- c、保护接地端子：连接保护地。
- d、信号电缆屏蔽的接地端子：屏蔽层接地。
- e、连接服务接口：Fieldcheck, FieldCare服务接口。
- f、连接接线腔的表盖内角螺丝表盖锁扣：确保盖紧。

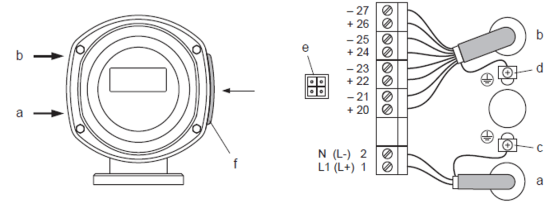

2. 连接变送器（不锈钢壳）
电缆内径：最大2.5 mm²。
- a、供电电缆：端子号1：AC交流L1，DC直流L+；端子号2：AC交流N，DC直流L-。
- b、信号电缆：端子号20--27。
- c、保护接地端子：连接保护地。
- d、信号电缆屏蔽的接地端子：屏蔽层接地。
- e、连接服务接口：Fieldcheck, FieldCare服务接口。
- f、连接接线腔的表盖：确保盖紧。

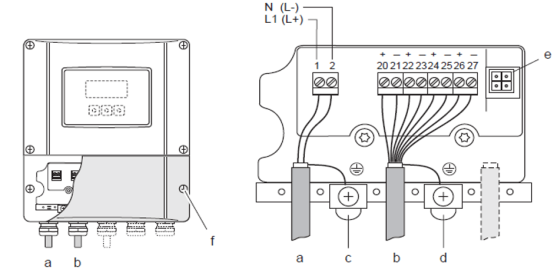

3. 连接变送器（墙装仪表）
电缆内径：最大2.5 mm²。
- a、供电电缆：端子号1：AC交流L1，DC直流L+；端子号2：AC交流N，DC直流L-。
- b、信号电缆：端子号20--27。
- c、保护接地端子：连接保护地。
- d、信号电缆屏蔽的接地端子：屏蔽层接地。
- e、连接服务接口：Fieldcheck, FieldCare服务接口。
- f、连接接线腔的表盖：确保盖紧。

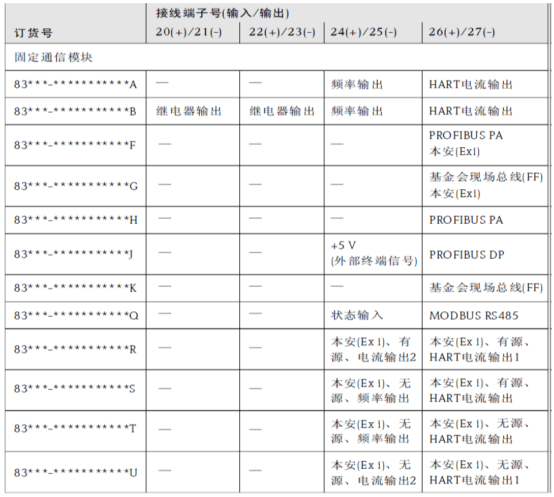

五、端子分配
端子分配定义了各输入输出信号的功能和电气参数，请根据实际配置接线。
| 功能 | 类型 | 电气参数 |
|---|---|---|
| 状态输入（辅助输入） | 电气隔离 | 3-30V DC，Ri=5kΩ，可设置 |
| 状态输出 | 集电极开路 | max. 30V DC/250mA，电气隔离，可设置 |
| 频率输出（无源/有源） | 集电极开路 | 30V DC/250mA，电气隔离 |
| 频率输出 | 满量程频率 | ...1000Hz（fmax=1250Hz），开/关比1:1，脉冲宽度max.2s |
| 脉冲输出 | 脉冲值和极性可选 | 脉冲宽度可调（0.5...2000ms） |
| 电流输出（有源/无源） | 电气隔离 | 有源：4...20mA，R |
