Descripción general del ajuste de cero del Promass 300/500
El ajuste de cero es una operación clave para garantizar la precisión de medición del caudalímetro másico Coriolis. La serie Promass 300/500, después de la instalación o cuando cambian las condiciones de operación, requiere ejecutar la calibración de cero para eliminar desviaciones causadas por tensiones de instalación del sensor, cambios de temperatura, etc.
Un ajuste de cero correcto puede mejorar significativamente la precisión de medición en caudales pequeños y evitar errores de medición por deriva del cero.

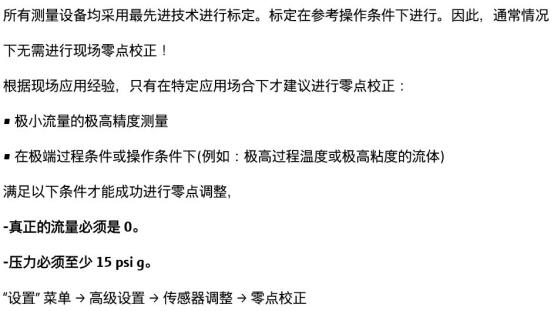

Condiciones previas para el ajuste de cero
Antes de ejecutar el ajuste de cero, se debe asegurar que se cumplan todas las condiciones siguientes; de lo contrario, la calibración no será válida o incluso introducirá un cero erróneo.
- La tubería está completamente llena del fluido de proceso, sin burbujas ni tubo vacío.
- El fluido está en estado estático, con caudal cero (cerrar las válvulas aguas arriba y aguas abajo o asegurar que no haya flujo).
- El sensor está instalado firmemente, sin vibraciones ni tensiones adicionales.
- La temperatura ambiente es estable, evitando fluctuaciones bruscas.
- Se ha energizado y precalentado durante al menos 30 minutos, alcanzando el equilibrio térmico de los componentes electrónicos.
Pasos de operación del ajuste de cero
Se puede ejecutar mediante la pantalla local o software de configuración (como FieldCare, DeviceCare). A continuación se muestra la operación local como ejemplo:

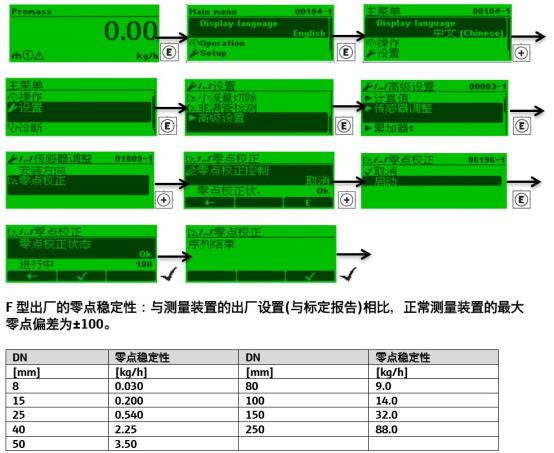

- Acceder al menú principal y seleccionar “Setup” → “Zero point adjustment”.
- Confirmar que la tubería está llena y sin flujo; pulsar “OK” para iniciar la calibración.
- El instrumento ejecuta automáticamente la medición de cero; el proceso dura aproximadamente de 30 segundos a 2 minutos; durante este tiempo no perturbar la tubería.
- Una vez completada la calibración, la pantalla muestra el nuevo valor de cero; pulsar “OK” para guardar.
- Si se indica fallo, verificar las condiciones previas y volver a intentarlo.
[Haga clic en la imagen para ampliarla]
Precauciones y problemas frecuentes del ajuste de cero
Precauciones
- El ajuste de cero debe realizarse después de que el proceso esté estable; evitar operar inmediatamente después de cambios de temperatura.
- Si el fluido se gasifica fácilmente, asegurar que la presión sea superior a la presión de vapor saturado.
- Después del ajuste, se recomienda registrar el valor de cero para facilitar el análisis de tendencias posterior.
- En aplicaciones de alta precisión, se recomienda verificar periódicamente el cero (por ejemplo, cada trimestre).
Problemas frecuentes
- Fallo en el ajuste de cero: generalmente debido a que la tubería no está llena o existe flujo; después de descartarlo, reintentar.
- Gran deriva del cero: verificar tensiones de instalación del sensor, soporte de tubería o si se produce flujo bifásico gas-líquido.
- Medición aún inexacta tras el ajuste: se deben validar los parámetros del instrumento (como el coeficiente K) y si las características del fluido coinciden.
Referencia de parámetros del ajuste de cero
La siguiente tabla enumera parámetros típicos relacionados con el ajuste de cero del Promass 300/500, para referencia del personal técnico de ingeniería.
| Parámetro | Descripción | Valor/rango típico |
|---|---|---|
| Tiempo de ajuste de cero | Duración de la medición automática | 30 s ~ 2 min |
| Desviación de cero permitida | Diferencia entre el cero tras la calibración y el valor de fábrica | < ±0,005 % o.f.s |
| Tiempo de precalentamiento | Tiempo mínimo desde la energización hasta poder calibrar | ≥30 minutos |
| Repetibilidad | Consistencia de múltiples ajustes de cero | ±0,0005 % o.f.s |
Resumen
El ajuste de cero del Promass 300/500 es una tarea de mantenimiento necesaria para garantizar el funcionamiento estable a largo plazo del caudalímetro. Seguir los pasos y condiciones previas correctos puede mejorar eficazmente la precisión de medición y reducir los errores del proceso.
Si las condiciones en sitio son complejas, se recomienda contactar con el soporte técnico de Endress+Hauser para obtener orientación específica.
