Descripción general de la configuración de parámetros de comunicación Modbus del Promass 300/500
Promass 300/500 es un caudalímetro de alta precisión de KROHNE que admite el protocolo de comunicación Modbus y puede integrarse fácilmente en sistemas de automatización industrial. La correcta configuración de los parámetros Modbus es un requisito previo para lograr un intercambio de datos confiable. Este artículo le guiará paso a paso para completar la configuración de parámetros y garantizar una comunicación estable.
Trabajos de preparación antes de la configuración
Antes de comenzar la configuración, asegúrese de contar con las siguientes condiciones para evitar interrupciones en la operación o daños al equipo.
- Confirme que el Promass 300/500 esté correctamente alimentado y en estado de funcionamiento.
- Prepare el dispositivo maestro Modbus (como PLC, DCS o computadora host) y el cable de comunicación.
- Obtenga el manual del dispositivo para conocer los parámetros de comunicación predeterminados (como dirección, velocidad en baudios, etc.).
- Asegúrese de que el operador tenga permisos de configuración del instrumento.
Pasos de configuración de parámetros de comunicación Modbus
Los siguientes pasos son aplicables a la configuración local o remota del Promass 300/500; opere según la interfaz real.

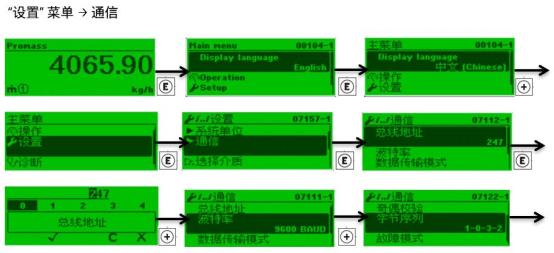

- Acceder al menú de configuración de comunicación: a través de la pantalla del dispositivo o del software de configuración, navegue hasta la opción de configuración de “Comunicación” o “Modbus”.
- Configurar la dirección esclava: asigne a cada caudalímetro una dirección esclava Modbus única (rango 1-247) para evitar conflictos de direcciones.
- Seleccionar la velocidad en baudios: configure la velocidad en baudios según los requisitos del maestro; los valores comunes incluyen 9600, 19200, 38400, etc., y debe coincidir con el maestro.
- Configurar el formato de datos: configure los bits de datos, bits de parada y método de verificación (por ejemplo, 8 bits de datos, 1 bit de parada, sin verificación).
- Guardar y reiniciar: después de guardar los parámetros, reinicie el dispositivo para que la configuración surta efecto.
Descripción de parámetros clave

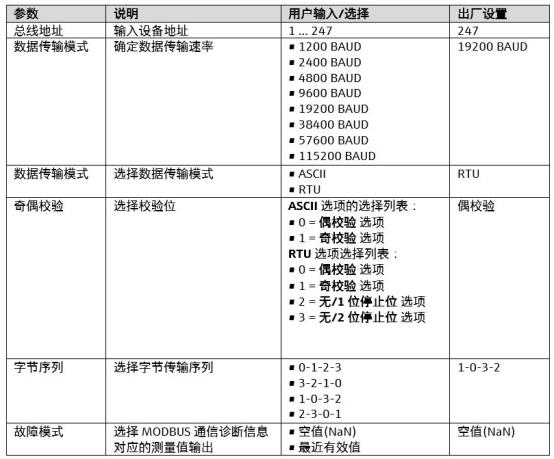

La siguiente tabla enumera los parámetros de uso común en la comunicación Modbus y sus configuraciones recomendadas para referencia rápida.
| Parámetro | Descripción | Valor recomendado |
|---|---|---|
| Dirección esclava | Identificador único del dispositivo en la red Modbus | 1-247 (evitar duplicados) |
| Velocidad en baudios | Velocidad de comunicación, debe coincidir con el maestro | 19200 bps |
| Bits de datos | Número de bits de datos por carácter | 8 bits |
| Bits de parada | Indicador de fin de carácter | 1 bit |
| Método de verificación | Método de detección de errores | Sin verificación (None) |
Verificación de comunicación y solución de problemas
Después de completar la configuración, es necesario verificar si la comunicación es normal. Si surge algún problema, puede consultar los siguientes métodos para solucionarlo.
- Utilice una herramienta de depuración Modbus para leer los registros del dispositivo y confirmar la respuesta de datos.
- Verifique si la conexión del cable es firme y si la resistencia de terminación coincide.
- Confirme que los parámetros del maestro y del esclavo sean completamente consistentes, incluidos la velocidad en baudios, el formato de datos, etc.
- Si la comunicación falla, intente reducir la velocidad en baudios o cambiar el cable.
Siguiendo los pasos anteriores, podrá completar eficientemente la configuración de parámetros de comunicación Modbus del Promass 300/500 y garantizar una comunicación estable entre el caudalímetro y el sistema de control.
