Descripción general del menú principal del Promass 10
Promass 10 es un caudalímetro másico Coriolis lanzado por Endress+Hauser, ampliamente utilizado en la medición de caudal en las industrias química, petrolera, alimentaria, entre otras. Su menú principal es el punto de entrada central para la operación en campo y la configuración de parámetros.

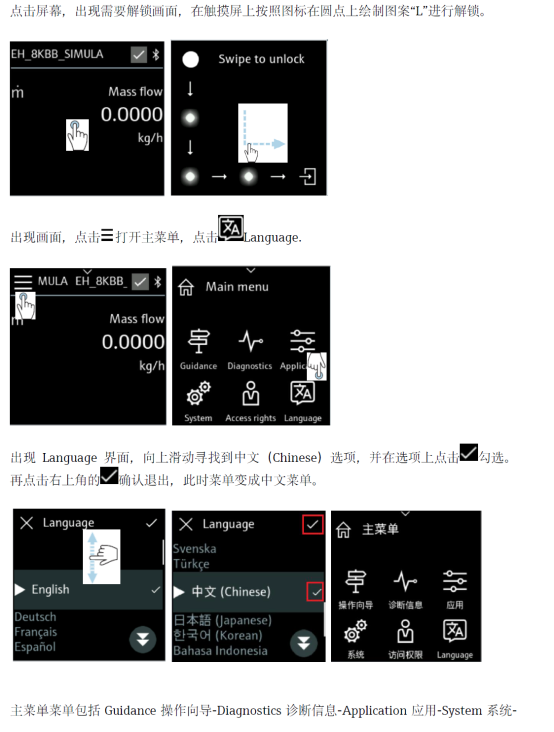

A través del menú principal, los usuarios pueden acceder rápidamente a los valores medidos, información de diagnóstico, asistentes de configuración y parámetros avanzados. Este artículo, basado en capturas de pantalla reales de la interfaz, organiza sistemáticamente la estructura jerárquica y los puntos clave de operación del menú principal.

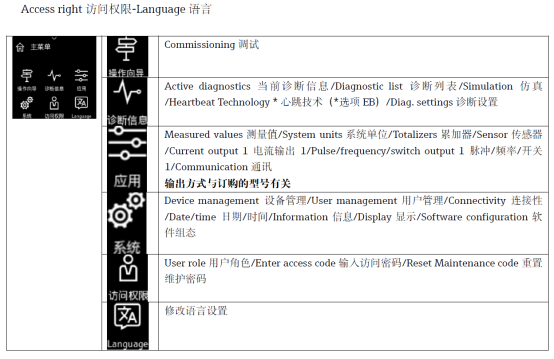

Jerarquía del menú principal y módulos funcionales
El menú principal del Promass 10 adopta una estructura de árbol jerárquica, lo que facilita la navegación paso a paso del usuario. Los principales módulos funcionales son los siguientes:
- Valores medidos: muestra en tiempo real variables del proceso como caudal másico, caudal volumétrico, densidad y temperatura.
- Diagnóstico: consulta el estado del equipo, información de alarmas y registros históricos, y admite la resolución de fallos.
- Configuración: incluye configuración de parámetros guiada, como unidades, rango de medición, señal de salida, etc.
- Configuración avanzada: ajusta filtrado, detección de tubo vacío, calibración de cero, etc., para aplicaciones especiales.
Cada módulo se subdivide en varios submenús, y el usuario puede seleccionar mediante las teclas de dirección o la pantalla táctil.
Explicación detallada de los elementos clave del menú
Menú de valores medidos
Este menú muestra de forma concentrada todas las variables del proceso y admite visualización en varias líneas y cambio de unidades. El personal de ingeniería puede confirmar rápidamente aquí si el caudal es normal.
- Caudal másico: salida directa en kg/h o t/h.
- Caudal volumétrico: requiere introducir la densidad de referencia para la liquidación volumétrica.
- Densidad y temperatura: ayudan a determinar el estado del medio.
Asistente de configuración
El asistente de configuración simplifica el proceso de puesta en marcha inicial y guía al usuario paso a paso para completar la configuración de idioma, unidades, salidas, etc. Se recomienda operar en el siguiente orden:
- Seleccionar idioma y sistema de unidades.
- Establecer el rango de medición y el tiempo de amortiguación.
- Configurar la salida de corriente o la salida de pulsos.
- Confirmar y guardar los parámetros.
Diagnóstico y mantenimiento
El menú de diagnóstico proporciona los resultados de autodiagnóstico del equipo y la lista de alarmas. Si aparece una alarma de tipo E o F, se puede consultar el manual según el código indicado.
Revisar periódicamente la información de diagnóstico ayuda al mantenimiento preventivo y reduce las paradas no planificadas.
Comparación de parámetros del menú y recomendaciones de operación
La siguiente tabla compara los rangos de configuración típicos de los parámetros de uso común en el menú principal, como referencia para el personal técnico de ingeniería y compras.
| Parámetro | Rango típico | Descripción |
|---|---|---|
| Unidad de caudal másico | kg/h, t/h, g/s | Seleccionar según los requisitos del proceso |
| Tiempo de amortiguación | 0~100 s | Suprime las fluctuaciones de salida |
| Rango de salida de corriente | 4~20 mA | Corresponde al límite inferior/superior del rango |
| Detección de tubo vacío | Activado/Desactivado | Evita falsas alarmas por tubo vacío |
Precauciones de operación
- Antes de modificar parámetros, se recomienda registrar los valores originales para facilitar la restauración.
- Cuando se realice la calibración de cero, asegurarse de que la tubería esté llena y el fluido en reposo.
- Al salir del menú, seleccionar "Guardar"; de lo contrario, los cambios no serán válidos.
- Si el menú responde con lentitud, verificar la conexión de alimentación y de las líneas de señal.
Dominar la descripción general del menú principal del Promass 10 puede mejorar significativamente la eficiencia de la puesta en marcha y el mantenimiento en campo, garantizando una medición de caudal estable y fiable.
