Descripción general de la salida de pulsos simulados del T-mass 65
T-mass 65 es un caudalímetro másico térmico lanzado por Endress+Hauser, ampliamente utilizado en la medición de caudal de gases. Su función de salida de pulsos simulados permite al usuario simular la salida de señales de pulso sin flujo real de fluido, para pruebas del sistema, calibración y solución de problemas.
Esta función ayuda al personal técnico de ingeniería a verificar la respuesta de los equipos aguas abajo (como computadores de caudal, PLC), asegurando la corrección de toda la cadena de medición.
Función y ventajas de la salida de pulsos simulados
Función principal
- Verificar si el canal de salida de pulsos y el cableado son correctos
- Probar la capacidad de conteo y procesamiento de señales de pulso de los equipos aguas abajo
- Simular señales de caudal en condiciones sin flujo, para la puesta en marcha conjunta del sistema
Ventajas
- Mejora la eficiencia de puesta en marcha: permite completar pruebas de señal sin necesidad de flujo real de gas
- Reduce riesgos: evita daños a los equipos por errores de cableado
- Facilita el mantenimiento: localiza rápidamente fallas relacionadas con la salida de pulsos
Pasos de configuración de la salida de pulsos simulados

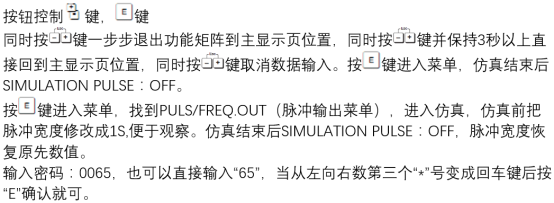

Los siguientes pasos son aplicables para la configuración mediante la pantalla local o software de configuración (como FieldCare).

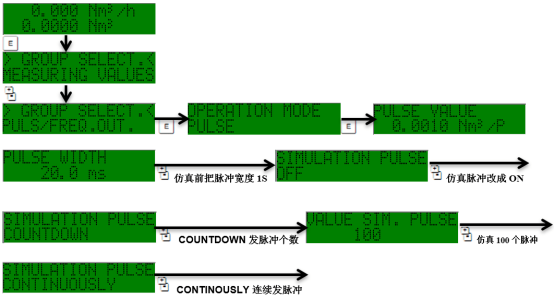

- Acceder al menú del transmisor, seleccionar "Diagnóstico/Simulación" o una opción similar.
- Seleccionar "Simulación de salida de pulsos".
- Configurar la frecuencia de pulso simulada o el equivalente de pulso (por ejemplo, cuánto volumen de caudal representa cada pulso).
- Iniciar la simulación, observar la señal de salida y la respuesta de los equipos aguas abajo.
- Una vez finalizada la prueba, desactivar la simulación y volver al modo de medición normal.
Parámetros clave y descripción de configuración
| Parámetro | Descripción | Valor típico |
|---|---|---|
| Equivalente de pulso | Volumen de caudal representado por cada pulso | 0.1 L/P o 1 L/P |
| Ancho de pulso | Duración del pulso de salida | 0.1 ms ~ 100 ms |
| Frecuencia máxima | Frecuencia máxima de pulso configurable durante la simulación | 5 kHz |
| Tipo de salida | Pulso activo/pasivo | Depende de la configuración del hardware |
Precauciones y preguntas frecuentes
Precauciones
- Durante la simulación, la medición real de caudal se pausa; la señal de salida no representa el caudal real.
- Asegurarse de que los equipos aguas abajo estén preparados para recibir la señal de simulación, evitando acciones erróneas.
- Después de finalizar la simulación, es imprescindible volver al modo de medición normal.
Preguntas frecuentes
- Sin salida de pulsos: verificar el cableado, la alimentación y la configuración del tipo de salida.
- Frecuencia de pulso inexacta: confirmar que el ajuste del equivalente de pulso coincida con el equipo aguas abajo.
- La simulación no se inicia: posiblemente por restricciones de permisos o porque el transmisor está en estado de protección contra escritura.
Resumen
La función de salida de pulsos simulados del T-mass 65 es una herramienta práctica para la puesta en marcha y el mantenimiento. La configuración y el uso correctos de esta función pueden mejorar significativamente la eficiencia y fiabilidad de la integración del sistema. Se recomienda al personal técnico de ingeniería leer atentamente el manual antes de operar y seguir las normas de seguridad.
