Resumen de la configuración rápida del caudalímetro de vórtex Prowirl 72
Prowirl 72 es un caudalímetro de vórtex de uso común en aplicaciones industriales, adecuado para la medición de caudal de vapor, gases y líquidos. El objetivo de la configuración rápida es que el instrumento complete la verificación de instalación, la configuración de parámetros y la verificación de salida en el menor tiempo posible. Este artículo está dirigido a personal técnico de ingeniería y compras, y proporciona una guía de operación estructurada.
Preparación y verificación previas a la configuración
Verificación de instalación y cableado
- Confirme que la tubería esté llena y que la dirección del flujo coincida con la flecha del sensor.
- Verifique la longitud de los tramos rectos aguas arriba y aguas abajo, cumpliendo con los requisitos recomendados de 10D aguas arriba y 5D aguas abajo.
- Compruebe la tensión de alimentación y el cableado de las señales, evitando la inversión de polaridad.
Herramientas y materiales necesarios
- Comunicador manual o módulo de visualización en campo.
- Parámetros de la placa de características del instrumento y datos de dimensiones de la tubería.
- Parámetros de las condiciones del medio: temperatura, presión, densidad.
Pasos de configuración rápida

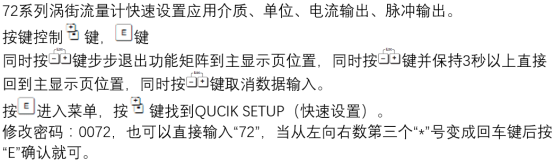

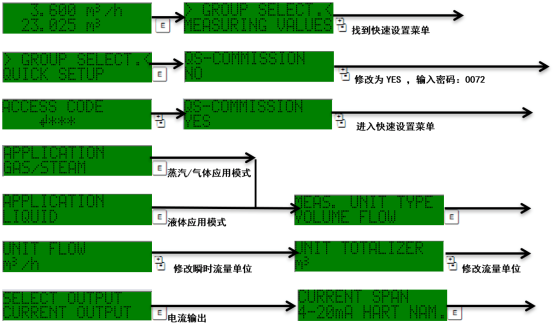

Paso uno: Acceder al menú de configuración
- Después de energizar, espere a que el instrumento complete la autocomprobación.
- Acceda al menú de configuración de parámetros mediante las teclas locales o el comunicador manual.
- Introduzca la contraseña de autorización para acceder al nivel de ingeniero.
Paso dos: Configurar los parámetros principales
- Configure el diámetro interior de la tubería y el coeficiente del instrumento.
- Seleccione el tipo de medio: vapor, gas o líquido.
- Introduzca la temperatura y presión de las condiciones de operación para la compensación de densidad.
- Establezca los límites superior e inferior del rango de medición y el tipo de señal de salida.

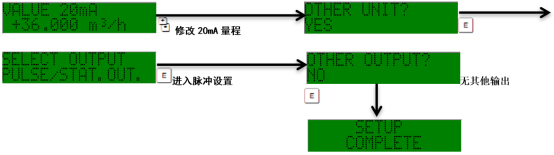

Paso tres: Salida y verificación
- Configure la salida como 4-20 mA o salida de pulsos.
- Verifique el cero, asegurando que la salida sea estable cuando no haya caudal.
- Después de introducir el medio, compare el valor mostrado con el valor de referencia.
Tabla de referencia de parámetros clave
| Parámetro | Configuración recomendada | Descripción |
|---|---|---|
| Diámetro interior de la tubería | Según el diámetro real | Afecta el cálculo de la velocidad de flujo |
| Tipo de medio | Vapor/gas/líquido | Determina el método de compensación |
| Señal de salida | 4-20 mA | Método de transmisión remota común |
| Límite superior del rango | Según el valor máximo del proceso | Evitar exceder el rango |
Problemas comunes y soluciones
Gran fluctuación en la salida
- Verifique si la tubería está llena y si existe flujo bifásico.
- Confirme si los tramos rectos cumplen con los requisitos.
Sin señal de salida
- Verifique la alimentación y la polaridad del cableado.
- Confirme que el rango y el tipo de salida estén configurados correctamente.
Resumen
Completar la configuración rápida del Prowirl 72 siguiendo el proceso anterior puede reducir significativamente el tiempo de puesta en marcha. Se recomienda registrar los parámetros clave después de la configuración, para facilitar el mantenimiento posterior y el reemplazo en compras.
