Descripción general de la salida de impulsos simulados del Prowirl 72
Prowirl 72 es un caudalímetro de vórtice lanzado por Endress+Hauser, ampliamente utilizado en la medición de caudal de vapor, gases y líquidos. Su función de salida de impulsos simulados permite simular la salida de señales de impulsos sin caudal real, para la puesta en marcha conjunta y verificación del sistema.
Esta función tiene un valor importante en la depuración de ingeniería, las pruebas de canales de PLC/DCS y la aceptación de sistemas de medición. Mediante la salida de impulsos simulados, se puede confirmar rápidamente en el sitio si la cadena de señales es normal.
Principio de funcionamiento de la salida de impulsos simulados
Mecanismo básico de la salida de impulsos
La salida de impulsos del Prowirl 72 normalmente es proporcional al caudal volumétrico o al caudal másico. Cada impulso representa un caudal acumulado determinado, y el equivalente de impulsos se puede configurar en los parámetros.
En modo de simulación, el instrumento genera internamente una señal de impulsos de frecuencia fija, reemplazando la señal de caudal real, para así simular el comportamiento de la salida.
Diferencias entre el modo de simulación y el modo real
| Elemento de comparación | Salida de impulsos real | Salida de impulsos simulados |
|---|---|---|
| Fuente de señal | Sensor de caudal real | Generador de señal interno |
| Uso | Medición normal | Depuración y verificación |
| Frecuencia de salida | Varía con el caudal | Fija o configurable |
| Impacto en el sistema | Participa en la medición | Solo para pruebas |
Pasos de configuración de la salida de impulsos simulados
Preparación previa
- Confirmar que el Prowirl 72 esté correctamente alimentado y en estado de funcionamiento
- Preparar un comunicador HART o software de configuración (como FieldCare)
- Confirmar que los terminales de salida de impulsos estén correctamente cableados al equipo de prueba

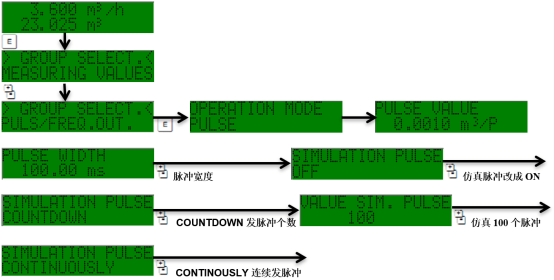

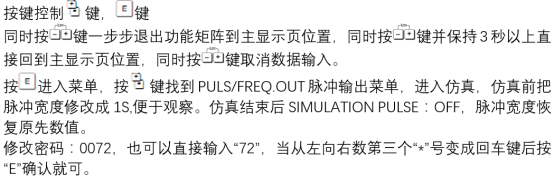

Proceso de configuración de parámetros
- Ingresar al menú del instrumento y seleccionar la opción Configuración de salida
- Buscar el submenú Simulación o Simulation
- Seleccionar el modo Simulación de salida de impulsos
- Configurar la frecuencia de simulación o el equivalente de impulsos
- Guardar los parámetros y salir del menú
Verificación y precauciones
Métodos de verificación
- Medir los terminales de salida de impulsos con un osciloscopio o frecuencímetro
- Confirmar que la frecuencia de impulsos coincida con el valor configurado
- Verificar si el conteo en el lado del PLC/DCS es normal
Precauciones clave
- El modo de simulación es solo para depuración; debe desactivarse después de completar la depuración, para no afectar la medición normal
- Durante la simulación, el instrumento no refleja el caudal real; está estrictamente prohibido su uso para liquidación comercial
- Se recomienda registrar los parámetros originales antes de la simulación, para facilitar la restauración
- Si no hay salida de impulsos, verificar la polaridad del cableado y si la resistencia de carga coincide
Problemas comunes y tratamiento
| Síntoma del problema | Posible causa | Sugerencia de tratamiento |
|---|---|---|
| Sin salida de impulsos | Simulación no activada o cableado incorrecto | Verificar el estado de simulación y el cableado de los terminales |
| Gran desviación de frecuencia | Configuración incorrecta del equivalente de impulsos | Verificar nuevamente los parámetros |
| Señal inestable | Interferencia electromagnética o carga no coincidente | Verificar el apantallamiento y la resistencia de carga |
Resumen
La salida de impulsos simulados del Prowirl 72 es una herramienta importante para la depuración y verificación; su uso racional puede mejorar significativamente la eficiencia de la puesta en marcha conjunta del sistema. El personal de ingeniería debe seguir estrictamente las normas de operación y asegurarse de restaurar oportunamente el modo de medición normal después de la depuración.
