Prowirl 72 Instrucciones de visualización de inicio y operación de teclas
El Prowirl 72 es un caudalímetro de vórtice lanzado por Endress+Hauser, ampliamente utilizado en la medición de procesos industriales. Comprender correctamente su visualización de inicio y la operación de teclas es la base para la puesta en marcha en sitio y el mantenimiento diario. Este artículo, basado en documentación oficial, presenta sistemáticamente la interfaz de visualización de inicio y las funciones de las teclas.

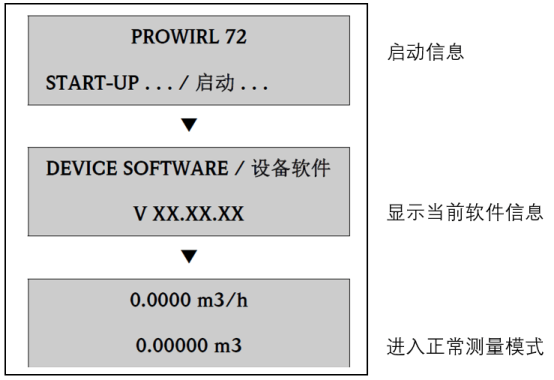

1. Interfaz de visualización de inicio
Después de encender el instrumento, la pantalla realiza secuencialmente una autocomprobación y muestra información clave. El contenido de la visualización de inicio depende de la configuración del instrumento y del estado actual, e incluye generalmente las siguientes categorías:
- Información de autocomprobación: muestra la versión de software y el estado del hardware; tras pasar la autocomprobación, entra en modo de medición.
- Valores medidos: por defecto muestra variables principales como caudal y totalizador; la unidad y el rango son configurables.
- Avisos de estado: si ocurre una falla o advertencia, se muestra el código de error correspondiente y una breve descripción.
Durante el arranque, si la autocomprobación falla, la pantalla bloqueará el mensaje de error; en ese caso, es necesario consultar el manual para solucionar el problema. Tras un arranque normal, la interfaz de visualización puede cambiar entre diferentes variables mediante las teclas.
2. Funciones y operación de las teclas

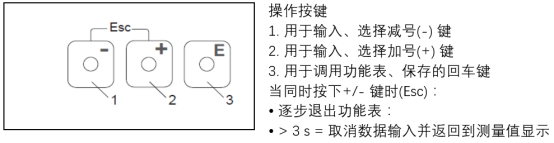

El Prowirl 72 generalmente está equipado con tres teclas (o teclas magnéticas) para la operación en sitio. Las funciones de las teclas se definen de la siguiente manera:
| Tecla | Símbolo | Función |
|---|---|---|
| Tecla más/menos | + / - | Desplazarse por el menú o modificar valores de parámetros |
| Tecla de confirmación | E | Entrar al menú, confirmar la selección o guardar la configuración |
| Tecla de salida | ESC | Volver al menú anterior o cancelar la operación actual |

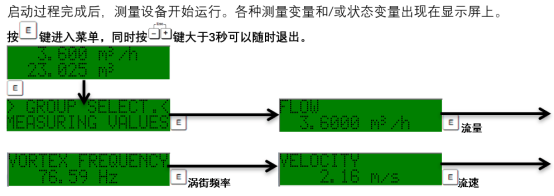

Mediante combinaciones de teclas se puede acceder a diferentes modos; por ejemplo, presionar simultáneamente las teclas "+" y "-" permite volver rápidamente a la pantalla principal. Para operaciones específicas, consulte el instrumento real.
3. Pasos de operación típicos

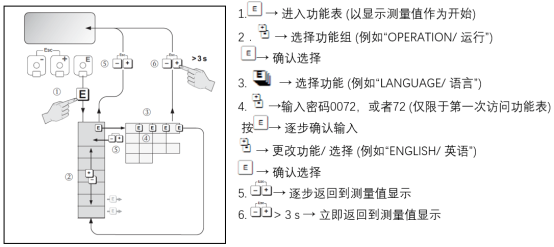

A continuación, se toma como ejemplo la modificación del rango para explicar el flujo de operación básico:
- En modo de medición, presione la tecla E para entrar al menú principal.
- Use las teclas + o - para seleccionar el menú "Configuración" y presione E para confirmar.
- Seleccione la opción "Rango" y presione E para entrar.
- Use las teclas + o - para modificar el valor y presione E para guardar.
- Presione la tecla ESC para salir nivel por nivel y volver al modo de medición.
Durante la operación, la pantalla indicará el paso actual; asegúrese de seguir las indicaciones. Si no se realiza ninguna operación durante mucho tiempo, el instrumento puede volver automáticamente al modo de medición.
4. Precauciones
- Antes de operar, asegúrese de haber leído el manual de seguridad para evitar operaciones incorrectas que afecten la medición.
- Después de modificar parámetros, se recomienda registrar los cambios para facilitar su trazabilidad.
- Si se muestra un código de error, solucione primero la falla antes de continuar.
- Al operar con teclas magnéticas, utilice el lápiz magnético especial para evitar rayar el panel.
Dominar la visualización de inicio y la operación de teclas del Prowirl 72 puede mejorar eficazmente la eficiencia de la puesta en marcha en sitio. Si necesita instrucciones más detalladas del menú, consulte el manual técnico completo.
