Resumen de la configuración de la salida de corriente del rango de vapor del Prowirl 72

El Prowirl 72 es un caudalímetro de vórtice lanzado por Endress+Hauser, ampliamente utilizado en la medición de flujo de vapor, gases y líquidos. En escenarios de medición de vapor, configurar correctamente el rango de salida de corriente de 4-20 mA es un paso clave para garantizar una transmisión precisa de la señal.

Este artículo presenta el método específico para configurar la salida de corriente del rango de vapor en el Prowirl 72, ayudando al personal técnico de ingeniería y de compras a comprender rápidamente el proceso de configuración.

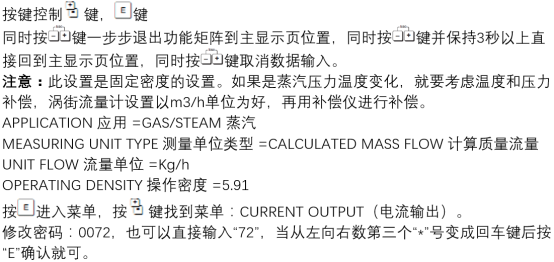

Interfaz de configuración de la salida de corriente del rango de vapor del Prowirl 72

Trabajos de preparación antes de la configuración

Confirmación de los parámetros necesarios

Antes de acceder al menú de configuración, es necesario confirmar de antemano los siguientes parámetros del proceso para evitar modificaciones repetidas.

  • Tipo de vapor: vapor saturado o vapor sobrecalentado
  • Rango de medición: valores de flujo correspondientes a 4 mA y 20 mA
  • Parámetros de la tubería: diámetro nominal, diámetro interior, material de la tubería
  • Condiciones de operación: parámetros de compensación como temperatura, presión y densidad

Acceso al menú de configuración

Acceda a la interfaz de configuración de parámetros mediante las teclas de operación del transmisor o el software de puesta en servicio FieldCare / DeviceCare.

  1. Conecte la alimentación del instrumento y espere a que finalice la autocomprobación
  2. Pulse la tecla E para entrar en el menú principal
  3. Seleccione Setup (Configuración)Current output (Salida de corriente)

Pasos para configurar la salida de corriente del rango de vapor

Configuración del rango de 4-20 mA

En el menú de salida de corriente, es necesario configurar por separado el valor de flujo correspondiente a 4 mA y el valor de flujo correspondiente a 20 mA.

  1. Acceda al menú Current output 1
  2. Seleccione Assign current output y configúrelo como Mass flow (Flujo másico) o Volume flow (Flujo volumétrico)
  3. Configure el valor de flujo de Value 0% (correspondiente a 4 mA)
  4. Configure el valor de flujo de Value 100% (correspondiente a 20 mA)
  5. Confirme que Measuring mode esté en modo de medición de vapor
  6. Guarde los parámetros y salga

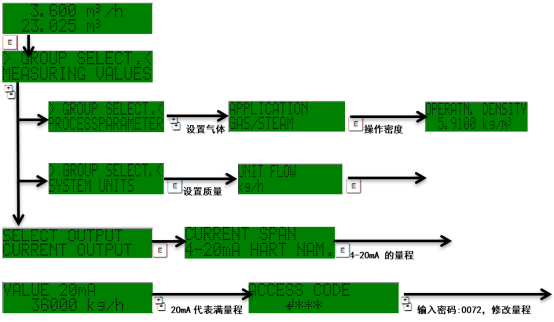

Configuración de los parámetros del rango de salida de corriente del Prowirl 72

Referencia de parámetros clave

La siguiente tabla enumera los parámetros comunes en la configuración del rango de vapor y sus descripciones, para facilitar una verificación rápida.

ParámetroDescripciónConfiguración típica
Assign current outputVariable correspondiente a la salida de corrienteMass flow
Value 0%Flujo correspondiente a 4 mA0 kg/h
Value 100%Flujo correspondiente a 20 mAConfigurar según el valor máximo del proceso
Measuring modeModo del medio de mediciónSteam
DampingTiempo de amortiguación de la salida1-5 s

Precauciones y problemas comunes

Precauciones de configuración

  • Se recomienda que el límite superior del rango no sea inferior a 1,2 veces el flujo máximo real, para evitar la saturación de la señal
  • En la medición de vapor, es necesario asegurarse de que los parámetros de compensación de temperatura y presión se introduzcan correctamente
  • Después de modificar el rango, se deben recalibrar los valores de salida de 4 mA y 20 mA
  • Se recomienda activar la amortiguación de salida para suprimir las fluctuaciones de señal causadas por la pulsación del vapor

Solución de problemas comunes

  • La salida es siempre de 4 mA: verifique si el flujo está por debajo del límite inferior del rango o si hay un fallo en el sensor
  • La salida supera los 20 mA: confirme si el límite superior del rango está configurado demasiado bajo
  • Señal con gran fluctuación: aumente adecuadamente el tiempo de amortiguación o verifique la vibración de la tubería

Conclusión

La clave de la configuración de la salida de corriente del rango de vapor del Prowirl 72 radica en configurar correctamente los valores de flujo correspondientes a 4 mA y 20 mA, y asegurar que el modo de medición y los parámetros de compensación coincidan con las condiciones reales de operación.

Siguiendo los pasos de este artículo, se puede completar rápidamente la configuración de la salida de la señal de flujo de vapor, garantizando el funcionamiento estable del sistema de medición.
