Resumen de la configuración del rango de medición de líquidos para la salida de corriente del Prowirl 72
El Prowirl 72 es un caudalímetro de vórtice lanzado por Endress+Hauser, ampliamente utilizado en la medición de caudal de líquidos. La configuración del rango de la salida de corriente (4-20 mA) afecta directamente la precisión de la transmisión de la señal y la compatibilidad del sistema. Este artículo, basado en la guía de operación oficial, analiza paso a paso el proceso de configuración del rango de medición de líquidos.
Preparación antes de la configuración
Herramientas y confirmación de seguridad
- Asegúrese de que el caudalímetro esté energizado y en modo de medición.
- Prepare herramientas de configuración como un comunicador HART o Endress+Hauser FieldCare.
- Confirme los valores de caudal máximo y caudal mínimo de las condiciones actuales del líquido.
Registro de parámetros
Registre los límites superior e inferior del rango actual, el tiempo de amortiguación y otros parámetros para poder restaurarlos o compararlos. Se recomienda hacer una copia de seguridad de la configuración original antes de realizar cambios.
Pasos para configurar el rango de medición de líquidos en la salida de corriente

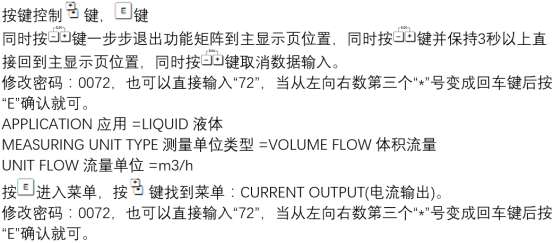

Paso 1: Acceder al menú de configuración de parámetros
- Acceda al menú principal a través de la pantalla local o la herramienta de configuración.
- Seleccione "Configuración" → "Salida de corriente" → "Configuración de rango".

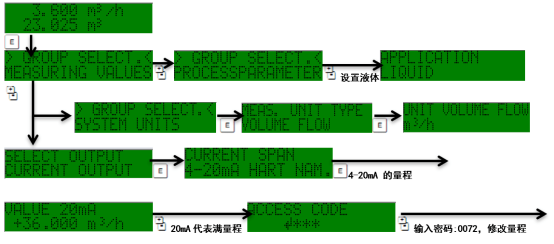

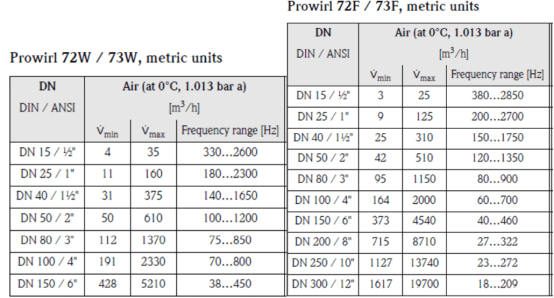

Paso 2: Configurar los límites superior e inferior del rango
- Introduzca el valor de caudal correspondiente a 4 mA (generalmente 0 o el caudal mínimo).
- Introduzca el valor de caudal correspondiente a 20 mA (generalmente el caudal máximo).
- Confirme que las unidades coincidan con las unidades de ingeniería (por ejemplo, m³/h, L/min).
Paso 3: Guardar y activar
- Guarde la configuración y regrese al modo de medición.
- Observe si la salida de corriente varía linealmente con el caudal.
Tabla de referencia de parámetros de configuración del rango
| Parámetro | Descripción | Valor típico |
|---|---|---|
| Caudal correspondiente a 4 mA | Límite inferior de la salida de corriente | 0 m³/h |
| Caudal correspondiente a 20 mA | Límite superior de la salida de corriente | Según las condiciones de trabajo |
| Tiempo de amortiguación | Suavidad de la respuesta de salida | 1-5 segundos |
| Modo de fallo | Corriente de salida en caso de alarma | 22 mA o 3.6 mA |
Verificación y problemas comunes
Métodos de verificación
- Mida la salida de corriente con un multímetro y compárela con el valor mostrado de caudal.
- Verifique la linealidad para asegurar que no haya saltos ni saturación.
Problemas comunes
- La salida es siempre 4 mA: Verifique si el caudal está por debajo del límite inferior o si hay un fallo en el sensor.
- La salida es siempre 20 mA: El caudal supera el límite superior o la configuración del rango es incorrecta.
- La salida fluctúa mucho: Ajuste el tiempo de amortiguación o verifique la estabilidad del fluido.
Conclusión
Configurar correctamente el rango de medición de líquidos en la salida de corriente del Prowirl 72 es clave para garantizar una transmisión precisa de la señal de caudal. Siguiendo los pasos anteriores y ajustando según los parámetros de las condiciones de trabajo, se puede mejorar eficazmente la fiabilidad del sistema de medición. Si necesita más asistencia, consulte el manual oficial o póngase en contacto con el soporte técnico.
