Descripción general de la configuración del rango de salida de corriente para líquidos (agua) del Prowirl 73
Prowirl 73 es un caudalímetro de vórtice lanzado por Endress+Hauser, ampliamente utilizado en la medición de caudal de líquidos, gases y vapor. En escenarios de medición de líquidos (agua), configurar correctamente el rango de salida de corriente de 4-20mA es un paso clave para garantizar una transmisión precisa de la señal.
La configuración del rango determina directamente la correspondencia entre la señal de caudal recibida por el sistema de control superior y el caudal real; una configuración incorrecta puede provocar desviaciones en el valor mostrado o incluso acciones erróneas del sistema de control. Este artículo está dirigido al personal técnico de ingeniería y de compras, y explica el proceso de configuración paso a paso.
Trabajos de preparación previos a la configuración

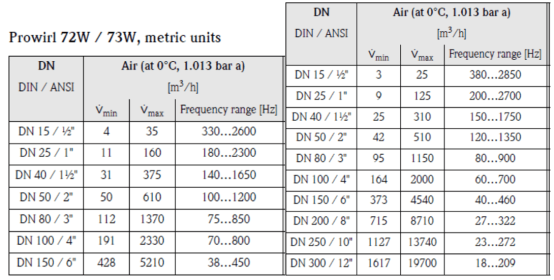

Confirmación de los parámetros del proceso
Antes de acceder al menú de operación, es necesario definir claramente las condiciones del sitio para evitar que el rango no coincida con el rango de caudal real.
- Caudal máximo: valor de caudal superior en condiciones de líquido (agua), corresponde a la salida de 20mA.
- Caudal mínimo: normalmente 0, corresponde a la salida de 4mA.
- Diámetro de tubería y temperatura del medio: afectan el coeficiente del sensor y la conversión del rango.
- Modo de salida: confirmar si la salida de corriente es activa o pasiva.
Acceso a la interfaz de operación
El Prowirl 73 admite dos modos de operación: mediante el display local y mediante software de configuración. La operación local se realiza accediendo a la matriz de funciones mediante las teclas del panel; la operación por software se realiza mediante la conexión con FieldCare o Simatic PDM.
Pasos para configurar el rango de salida de corriente

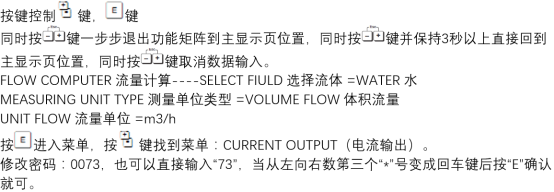

Procedimiento de operación

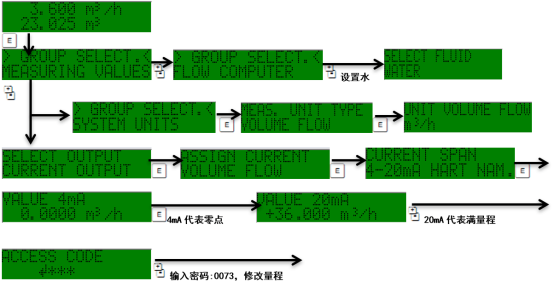

- Acceder a la matriz de funciones y seleccionar el grupo de menú "Salida" o "Current Output".
- Localizar el parámetro "Rango" y confirmar si el valor de rango actual coincide con las condiciones reales del proceso.
- Introducir el valor de caudal de fondo de escala correspondiente a 20mA; la unidad debe coincidir con la configurada en el sitio (por ejemplo, m³/h, L/min).
- Configurar el valor de caudal de cero correspondiente a 4mA; en medición de líquidos normalmente se establece en 0.
- Guardar los parámetros y salir del menú; si es necesario, ejecutar una verificación de la salida de corriente.
Referencia de parámetros clave
| Parámetro | Descripción | Configuración típica |
|---|---|---|
| Tipo de salida | Modo de salida de corriente | 4-20mA |
| Valor correspondiente a 4mA | Caudal de cero | 0 m³/h |
| Valor correspondiente a 20mA | Caudal de fondo de escala | Según condiciones del proceso |
| Tiempo de amortiguación | Velocidad de respuesta de la salida | 1-5 s |
Verificación posterior a la configuración y precauciones
Métodos de verificación
- Medir el terminal de salida de corriente con un multímetro y confirmar que el cero es 4mA y el fondo de escala es 20mA.
- Comparar el valor mostrado en el sitio con la lectura del sistema de control superior; la desviación debe estar dentro del margen de error permitido.
- Comprobar si existe un salto en la salida debido a la configuración de corte de caudal bajo.
Problemas frecuentes
Si la corriente de salida no coincide con el caudal, verificar prioritariamente si las unidades del rango son coherentes, si el coeficiente del sensor es correcto y si existe algún estado de alarma. Tras modificar los parámetros, se recomienda registrar los cambios para facilitar el mantenimiento posterior y la trazabilidad de fallos.
