Resumen de la conexión del transmisor de temperatura TMT184
El TMT184 es un transmisor de temperatura compatible con el bus Profibus; su alimentación es proporcionada por el bus Profibus, sin necesidad de una fuente de alimentación adicional. Una conexión correcta es clave para garantizar la precisión de medición y la estabilidad de la comunicación. Este artículo describe en detalle la definición de terminales del TMT184 y los métodos de conexión para diferentes tipos de sensores.
Conexión de alimentación y bus

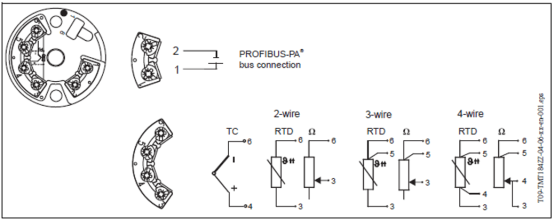

El TMT184 utiliza alimentación por bus de dos hilos, compartiendo el mismo par de conductores para alimentación y comunicación. La definición de terminales es la siguiente:
- 1+: positivo del bus Profibus (alimentación +)
- 2-: negativo del bus Profibus (alimentación -)
Al conectar, asegúrese de que la polaridad del bus sea correcta y cumpla con las normas de topología de red Profibus.
Método de conexión del sensor
El TMT184 puede conectarse a termopares o termorresistencias; los diferentes tipos de sensores corresponden a diferentes formas de conexión de terminales. Seleccione la conexión correcta según el tipo real de sensor.
Conexión de termopar
La señal del termopar se conecta a los terminales 4+ y 6-. Tenga en cuenta la polaridad del termopar: el positivo va a 4 y el negativo a 6.
Conexión de termorresistencia
La termorresistencia admite conexión de dos hilos, tres hilos y cuatro hilos; las formas de conexión son las siguientes:
- Termorresistencia de dos hilos: conectar a los terminales 3 y 6.
- Termorresistencia de tres hilos: un extremo se conecta a 3 y los dos cables del otro extremo se conectan a 5 y 6 respectivamente.
- Termorresistencia de cuatro hilos: los dos cables de un extremo se conectan a 3 y 4, y los dos cables del otro extremo se conectan a 5 y 6.
Precauciones de conexión
- Antes de conectar, confirme que la alimentación del bus esté apagada para evitar cortocircuitos o daños al equipo.
- Utilice cable blindado y asegúrese de que la capa de blindaje esté conectada a tierra en un solo extremo para mejorar la capacidad de inmunidad a interferencias.
- Los tornillos de los terminales deben apretarse para evitar errores de medición por mal contacto.
- Para termorresistencias de tres y cuatro hilos, asegúrese de que la resistencia de los conductores sea uniforme para reducir el error de los cables de extensión.
Siguiendo las normas de conexión anteriores, se puede garantizar el funcionamiento estable del TMT184 y lograr una medición de temperatura de alta precisión.
