Resumen de conexión del transmisor de temperatura TMT31

El transmisor de temperatura TMT31 es un instrumento de medición de temperatura de uso común en el campo industrial. La correcta conexión del mismo afecta directamente la precisión de medición y la estabilidad del sistema. Este artículo, basado en información oficial, resume los puntos clave del cableado del TMT31 para ayudar al personal de ingeniería a completar la instalación rápidamente.

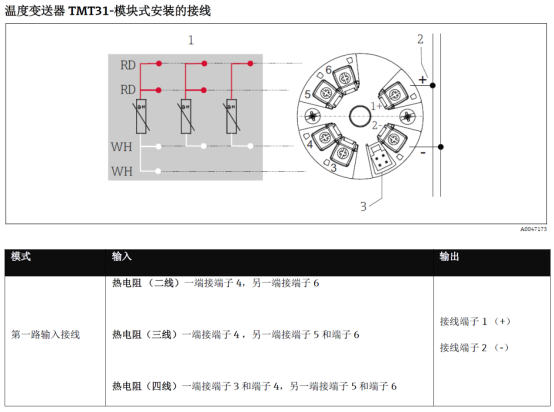

Antes de realizar las conexiones, confirme el modelo del transmisor, el voltaje de alimentación y el tipo de sensor, y cumpla con las normas de seguridad del sitio. La siguiente figura muestra la disposición típica de conexión del TMT31.

Diagrama esquemático de conexión del transmisor de temperatura TMT31

Definición y función de los terminales de conexión

El TMT31 generalmente utiliza terminales de tornillo enchufables. La numeración de los terminales puede variar ligeramente según la versión del modelo, pero las funciones básicas son las mismas. Consulte la etiqueta del producto para mayor referencia.

Terminales de alimentación y señal

  • Terminales 1 y 2: Generalmente son el positivo de alimentación (+) y el positivo de salida de señal (S+). Consulte la placa de características para más detalles.
  • Terminal 3: Negativo de alimentación (-) o negativo del circuito de señal (S-).
  • Terminales 4, 5, 6: Se utilizan para conectar sensores de resistencia térmica o termopar.

Las funciones de los terminales difieren entre transmisores de dos hilos y de cuatro hilos, por lo que se debe confirmar según el modelo real. Se recomienda utilizar cable blindado, con la capa de blindaje conectada a tierra en un solo extremo.

Pasos detallados de conexión del TMT31

Los siguientes pasos son aplicables a los transmisores TMT31 comunes de dos o cuatro hilos. Ajuste según la configuración real.

  1. Desconexión de energía: Asegúrese de que la alimentación esté apagada para evitar daños por conexión con energía.
  2. Pelado del cable: Pele el aislamiento exterior del cable aproximadamente 5-7 mm para exponer los conductores, evitando dañar el cobre.
  3. Conexión del sensor: Según el tipo de sensor (RTD o TC), conecte los conductores al terminal correspondiente. Por ejemplo, una RTD de tres hilos debe conectarse a los terminales 4, 5 y 6.
  4. Conexión de alimentación y señal: Conecte el positivo de alimentación al terminal 1 y el positivo de señal al terminal 2 (si es de dos hilos, la alimentación y la señal comparten los terminales 1 y 2).
  5. Apriete de terminales: Apriete los tornillos de los terminales con un destornillador para asegurar un contacto fiable.
  6. Verificación y encendido: Después de verificar que las conexiones son correctas, encienda y pruebe la señal de salida.

Comparación de modos de conexión para diferentes sensores

El TMT31 admite varios sensores de temperatura, y los modos de conexión varían. La siguiente tabla resume las configuraciones comunes.

Tipo de sensor Terminales de conexión Descripción
RTD de dos hilos 4, 5 Señal de resistencia, requiere compensación de resistencia de línea
RTD de tres hilos 4, 5, 6 Elimina el efecto de la resistencia de línea, uso recomendado
RTD de cuatro hilos 4, 5, 6 y terminales auxiliares Medición de alta precisión, requiere excitación de corriente constante
Termopar 4, 5 Requiere compensación de unión fría, atención a la polaridad

Al elegir el modo de conexión, se debe considerar la precisión de medición, la longitud del cable y el costo. La RTD de tres hilos es la más común en el campo industrial.

Precauciones de conexión y problemas comunes

Para garantizar un funcionamiento estable a largo plazo del TMT31, se deben tener en cuenta los siguientes puntos durante la conexión.

Precauciones clave

  • Polaridad de alimentación: La inversión puede dañar el transmisor; asegúrese de confirmar la polaridad.
  • Aislamiento de señal: Si se comparte la alimentación con otros equipos, se recomienda usar un aislador.
  • Selección de cable: Utilice par trenzado blindado, alejado de cables de potencia.
  • Protección ambiental: Los terminales de conexión deben estar sellados para evitar la entrada de humedad.

Solución de problemas comunes

  • Sin señal de salida: Verifique si la alimentación es normal y si los terminales están flojos.
  • Gran desviación de salida: Verifique si la conexión del sensor es correcta y si la resistencia de línea coincide.
  • Fluctuación de señal: Verifique la conexión a tierra del blindaje y la posible interferencia electromagnética.

Siguiendo las pautas anteriores, se puede mejorar eficazmente la eficiencia y fiabilidad de la conexión del TMT31. Para diagramas de conexión eléctrica más detallados, consulte el manual del producto.
