Resumen de la conexión del transmisor de temperatura TMT85
El transmisor de temperatura TMT85 es un instrumento de medición de temperatura de uso común en el sitio industrial; la correcta conexión del mismo afecta directamente la precisión de medición y la estabilidad del sistema. Este artículo describe los terminales de conexión, el circuito de alimentación y señal, y los modos de conexión del sensor del TMT85, para referencia del personal técnico de ingeniería y de compras.

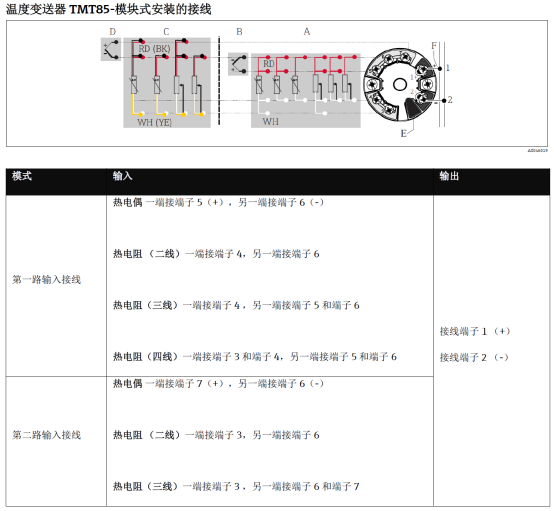

Definición y función de los terminales de conexión
El TMT85 normalmente utiliza terminales de conexión enchufables, con una correspondencia clara entre el número de terminal y su función. Antes de conectar, se debe verificar cuidadosamente la placa de características y el manual, confirmando la posición de los terminales de alimentación, señal y sensor.
Funciones comunes de los terminales
- Terminales de alimentación (+/-): conexión al circuito de alimentación de 24 V CC; preste atención a la polaridad.
- Terminales de salida de señal: salida de señal analógica de 4-20 mA o señal digital HART.
- Terminales de entrada de sensor: conexión de elementos de medición de temperatura como resistencia térmica (RTD) o termopar (TC).
Pasos de conexión y método de operación
Realice la conexión del TMT85 según los siguientes pasos para evitar eficazmente errores comunes y mejorar la eficiencia de instalación.
- Confirmación de corte de energía: apague la alimentación, asegurándose de que no haya operación con tensión durante la conexión.
- Apertura de la tapa y conexión: abra la carcasa del transmisor, dejando a la vista los terminales de conexión.
- Conexión de alimentación: conecte el polo positivo y negativo de la alimentación de 24 V CC a los terminales correspondientes; tenga en cuenta que la polaridad no debe invertirse.
- Conexión de señal: conecte el cable de señal de 4-20 mA a los terminales de salida y conéctelo al sistema de control o al instrumento de visualización.
- Conexión del sensor: según el tipo de sensor (RTD/TC), conéctelo a los terminales de entrada correspondientes; preste atención a la conexión a tres hilos o cuatro hilos.
- Verificación y ajuste: confirme que todas las conexiones estén firmes y que no haya riesgo de cortocircuito por hilos de cobre desnudos.
- Prueba de encendido: restablezca la alimentación y observe si la señal de salida es normal.
Comparación de los modos de conexión del sensor
Diferentes tipos de sensores corresponden a diferentes modos de conexión; la siguiente tabla compara las características de los modos de conexión comunes.
| Tipo de sensor | Modo de conexión | Características |
|---|---|---|
| Resistencia térmica (RTD) | Dos hilos/tres hilos/cuatro hilos | El de tres hilos puede compensar la resistencia del cable; el de cuatro hilos tiene la mayor precisión |
| Termopar (TC) | Dos hilos | Requiere cable de compensación; preste atención a la compensación de junta fría |
| Sensor remoto | Conexión con cable de extensión | Se debe considerar la resistencia del cable y la interferencia; se recomienda cable blindado |
Precauciones de conexión y problemas comunes
Durante la conexión se deben tener en cuenta los siguientes puntos para garantizar el funcionamiento estable a largo plazo del TMT85.
- Polaridad de la alimentación: la inversión puede causar daños al transmisor.
- Circuito de señal: asegúrese de que la carga del circuito esté dentro del rango permitido para evitar distorsión de la señal.
- Tipo de sensor: debe configurarse correctamente dentro del transmisor; de lo contrario, la salida será errónea.
- Blindaje y puesta a tierra: se recomienda usar cable de par trenzado blindado para la señal, con la capa de blindaje conectada a tierra en un solo extremo.
- Protección ambiental: después de la conexión, asegúrese de que la carcasa esté sellada para evitar la entrada de humedad y polvo.
Conclusión
La conexión correcta es la base para el funcionamiento confiable del transmisor de temperatura TMT85. Seguir la definición de los terminales, los pasos de conexión normalizados y prestar atención a la coincidencia del sensor y a la conexión a tierra del blindaje puede mejorar eficazmente la precisión de medición y la estabilidad del sistema. Al realizar la conexión real, asegúrese de consultar el manual del producto y las normas del sitio.
